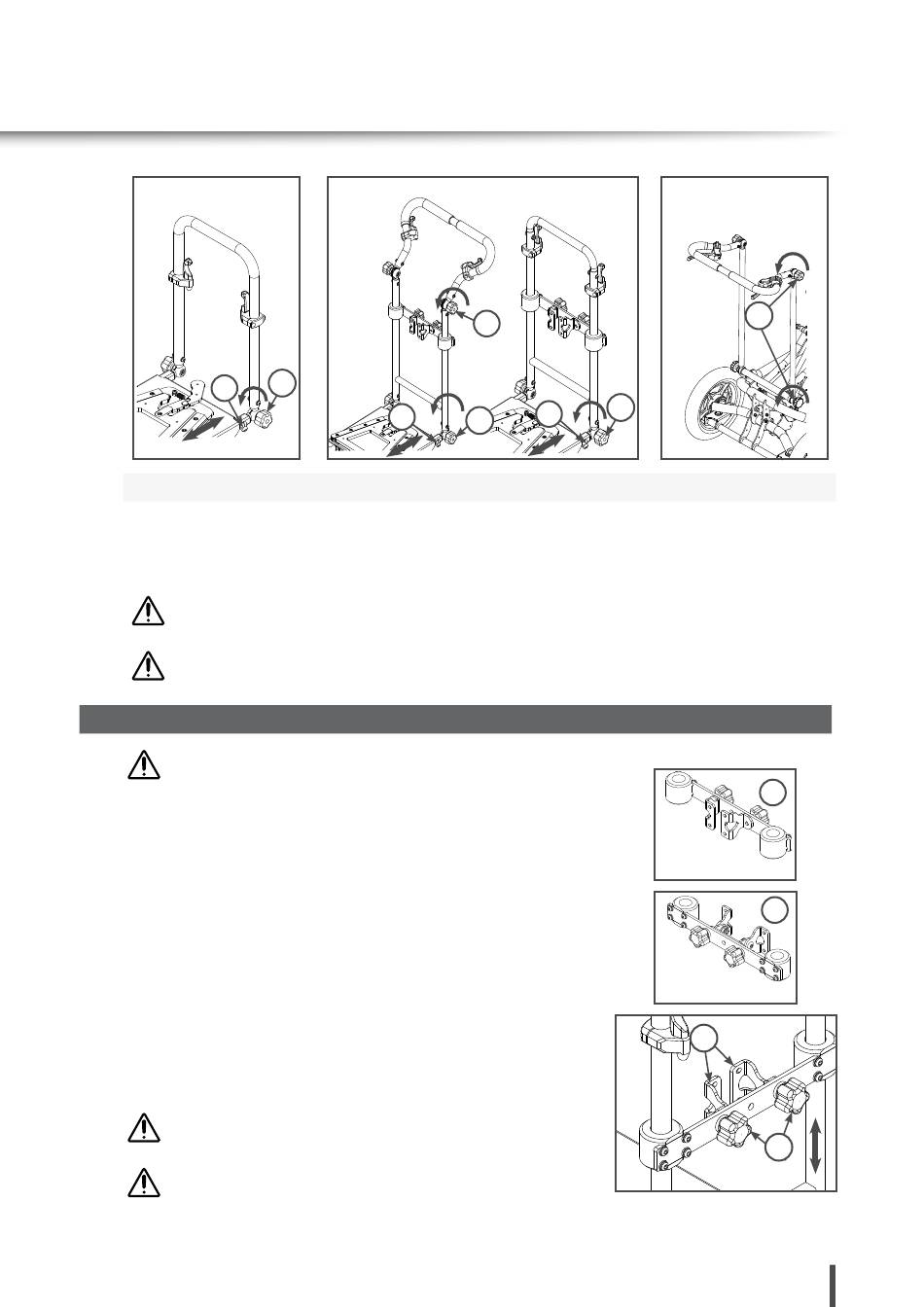

Rehatec Noah Gebrauchsanweisung Seite 37

Schiebebogen
Standard
2
Für Tiefenverstellung (nur für Schiebebogen an der Sitzplatte)
• Schrauben [2] gegen den Uhrzeigersinn öffnen.
• Schiebebogen in der Tiefe anpassen.
• Schrauben [2] im Uhrzeigersinn wieder fest anziehen.
GEFAHR! Die maximale Verstellung ist erreicht, wenn die Rohrenden bündig mit den Führungen
abschließen!
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung alle Schraubverbindungen wieder
fest!
6.6 Rückenbefestigung für Sitzschale
GEFAHR! Wenn die Konfiguration von Ihrem Gerät mit Sitzsys-
tem zusätzliche Halterungen/Befestigungen umfasst, ist die
Verwendung des Gerätes ohne diese Befestigungen oder mit
defekten Komponenten verboten!
Die Rückenbefestigung für Sitzschale dient zur zusätzlichen Fixierung
bzw. Einstellung des gewünschten Rückenwinkels.
Optional sind 2 Halterungsoptionen erhältlich: Rückenbefestigung mit
festem Winkel (Bild A) oder mit verstellbarem Winkel (Bild B).
Der Leistungserbringer kann feststellen, ob die Installation der optiona-
len Rückenbefestigung für das Sitzsystem erforderlich ist.
Die Sitzschale/-einheit kann über vier Schrauben problemlos am Win-
[1]
keladapter befestigt werden. Zur einfachen und schnellen Montage,
bzw. Demontage, der adaptierten Sitzschale/-einheit am Rücken des
Zimmeruntergestells, Handrad
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Schraubverbindungen wieder fest!
ACHTUNG! Unfallgefahr! Stellen Sie vor der Nutzung oder
Fahrt stets sicher, dass die Sitzschale sicher am Fahrgestell
befestigt ist!
1024102_4.0 Technische Änderungen und Druckfehler vorbehalten.
Rücken mit/ohne Schiebebogen
1
2
[2]
fest drehen, bzw. herausdrehen.
(optional)
1
1
2
1
Schiebebogen
am Untergestell
(optional)
1
A
mit festem Winkel
B
mit verstellbarem Winkel
1
2
37 von 64
