Rehatec Noah Gebrauchsanweisung Seite 29

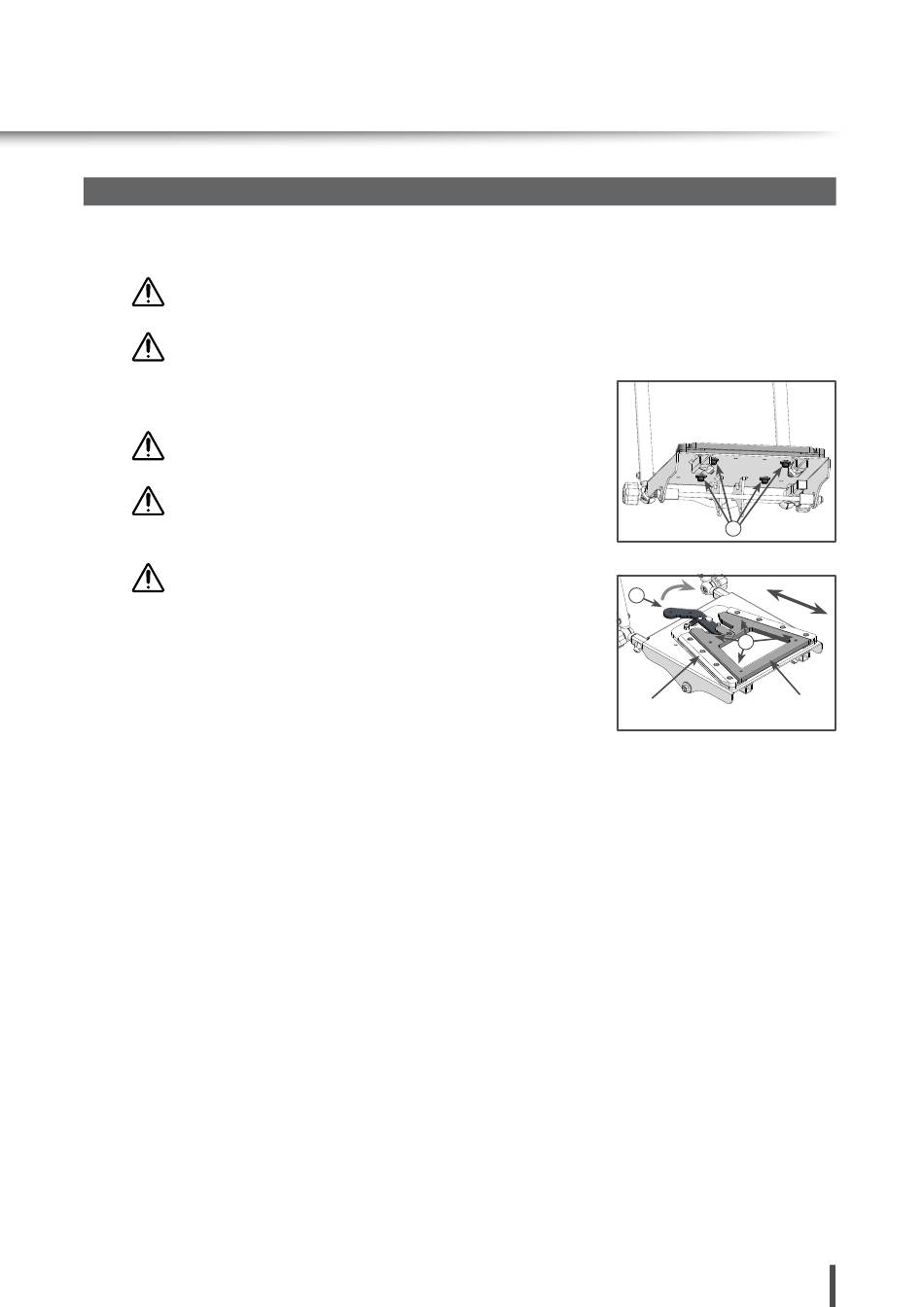

5.11 Trapezadapter
Der Trapezadapter dient zur sicheren Aufnahme, bzw. Befestigung
eines Sitzsystems.
GEFAHR! Sämtliche Montagearbeiten dürfen nur von Fachper-
sonal durchgeführt werden!
GEFAHR! Das Sitzsystem muss immer sicher mit dem Adapter
verriegelt sein. Überprüfen Sie die Verriegelung des Trapez-
adapters durch probeweises Ziehen an der Sitzschale. Ohne
Betätigung des Hebels darf sich die Verriegelung nicht öffnen.
GEFAHR! Montage und Einstellungen sind nur ohne Insassen
erlaubt!
ACHTUNG! Unfallgefahr! Stellen Sie vor der Nutzung oder
Fahrt stets sicher, dass die Sitzschale sicher am Fahrgestell
befestigt ist!
VORSICHT Der Trapezadapter ist so zu montieren, dass das
Sitzsystem später in Fahrtrichtung zeigt.
Für die Montage der Sitzschale
• Unterteil Trapezadapter mit dem Gerät durch 4 Schrauben
schrauben.
• Oberteil Trapezadapter mit dem Sitzsystem durch 4 Gewindebohrun-
[2]
gen verschrauben
Für das Anbringen der Sitzschale
• Sitzsystem mit Oberteil bis zum Anschlag in die Aufnahme (Unterteil)
des Trapezadapters schieben. Die Verriegelung erfolgt selbständig.
• Überprüfen der sicheren Verriegelung durch Ziehen an der Sitzschale.
Für das Abnehmen der Sitzschale
[3]
• Hebel durch Drücken entriegeln und Sitzsystem herausziehen.
1024102_4.0 Technische Änderungen und Druckfehler vorbehalten.
3
[1]
ver-
Unterteil
1
2
Oberteil
29 von 64
