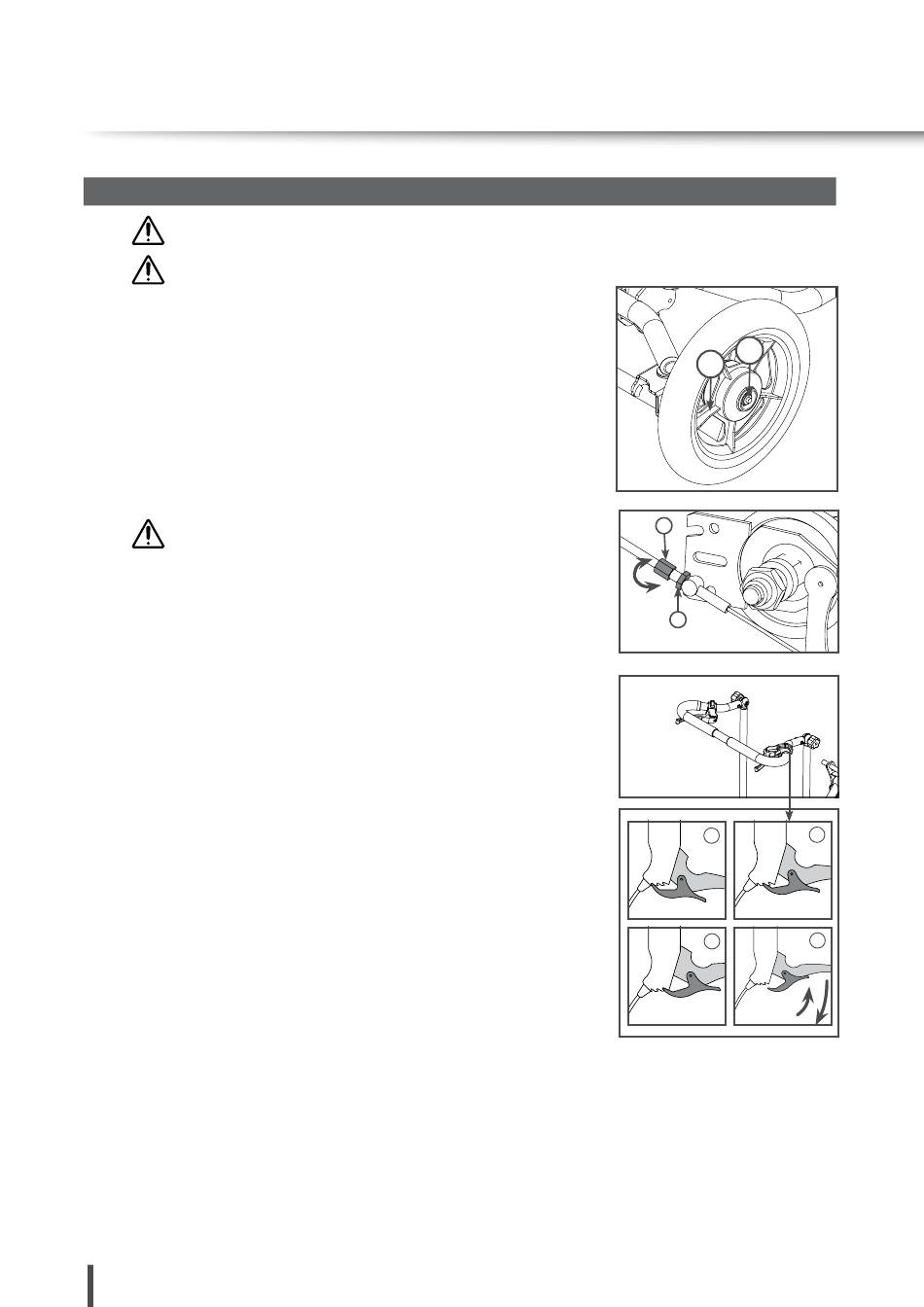

Rehatec Noah Gebrauchsanweisung Seite 26

5. Betrieb
5.8 Antriebsräder und Trommelbremsen (Optional)
GEFAHR Alle Einstellungen nur ohne Patienten durchführen!
WARNUNG! Das Untergestell muss auf einem festen, ebenen
und horizontalen Untergrund stehen.
Das Noah Outdoor-Untergestell ist mit zwei Antriebsrädern (Luftbe-
reift) mit Trommelbremsen und zwei Lenkrädern (6" PU) ausgestattet.
Gehen Sie folgendermaßen vor, um die Antriebsräder zu demontieren:
• Drücken Sie den Knopf an der Quick-Release-Steckachse
• und entfernen Sie gleichzeitig das Rad
tung vom Untergestell.
Führen Sie beim Einbau die gleichen Schritte in umgekehrter Reihenfol-
ge aus.
GEFAHR! Aufgrund der Abnutzung während des Gebrauchs
müssen die Bremsen für den normalen Betrieb möglicherwei-
se nachgestellt werden. Die Verwendung eines Untergestells
ohne ordnungsgemäße Bremsen ist verboten!
Zum Einstellen der Bremswirkung gehen Sie wie folgt vor:
• Lösen Sie die Bremsen.
• Mutter [3] gegen den Uhrzeigersinn lösen.
• Bremsdruck durch Drehen der Schraube
• Drehen der Schraube
kung.
• Wenn die Einrichtung abgeschlossen ist, Mutter
wieder fest anziehen.
• Bremswirkung gemäß Angabe der Feststellpositionen prüfen. Ggf.
Vorgang wiederholen.
Die Bremshebel sind mit einer Positionssperre ausgestattet und bei kor-
rekter Einstellung der Bremsen erfolgt beim Betätigen eine stufenweise
Erhöhung der Bremskraft.
Leichtes Abbremsen (Bild 1): Durch leichtes Ziehen am Bremshebel die
Feststellung in die erste Verzahnung einrasten.
Starkes Abbremsen(Bild 2): Durch festes Ziehen am Bremshebel die
Feststellung in die zweite Verzahnung einrasten.
Parkposition(Bild 3): Durch festes Ziehen am Bremshebel die Feststel-
lung in die dritte Verzahnung einrasten.
Lösen der Bremse (Bild 4): Feststellung und Bremshebel anziehen,
Bremshebel mit angezogener Feststellung lösen.
26 von 64
[2]
durch Ziehen in Ihre Rich-
[4]
einstellen.
[4]
zur Trommelbremse verringert die Bremswir-
[3]
[1] und
im Uhrzeigersinn
