4. Produkt- und Lieferübersicht
4.1 Lieferumfang und Grundausstattung
Das Zimmeruntergestell Noah ist in unterschiedlichen Größen erhältlich. Technische Daten über Größe und
zulässiges Gewicht finden Sie in der Tabelle im Kapitel „Technische Daten". Das Zimmeruntergestell Noah
wird in der Regel vollständig montiert und in der Grundeinstellung geliefert. Um Beschädigungen während
des Transports zu vermeiden, könne steckbare und unbefestigte Teile im Karton separat verpackt werden.
Die Darstellung kann aufgrund der individuellen Ausstattungsmöglichkeiten von Ihrem Produkt
abweichen.

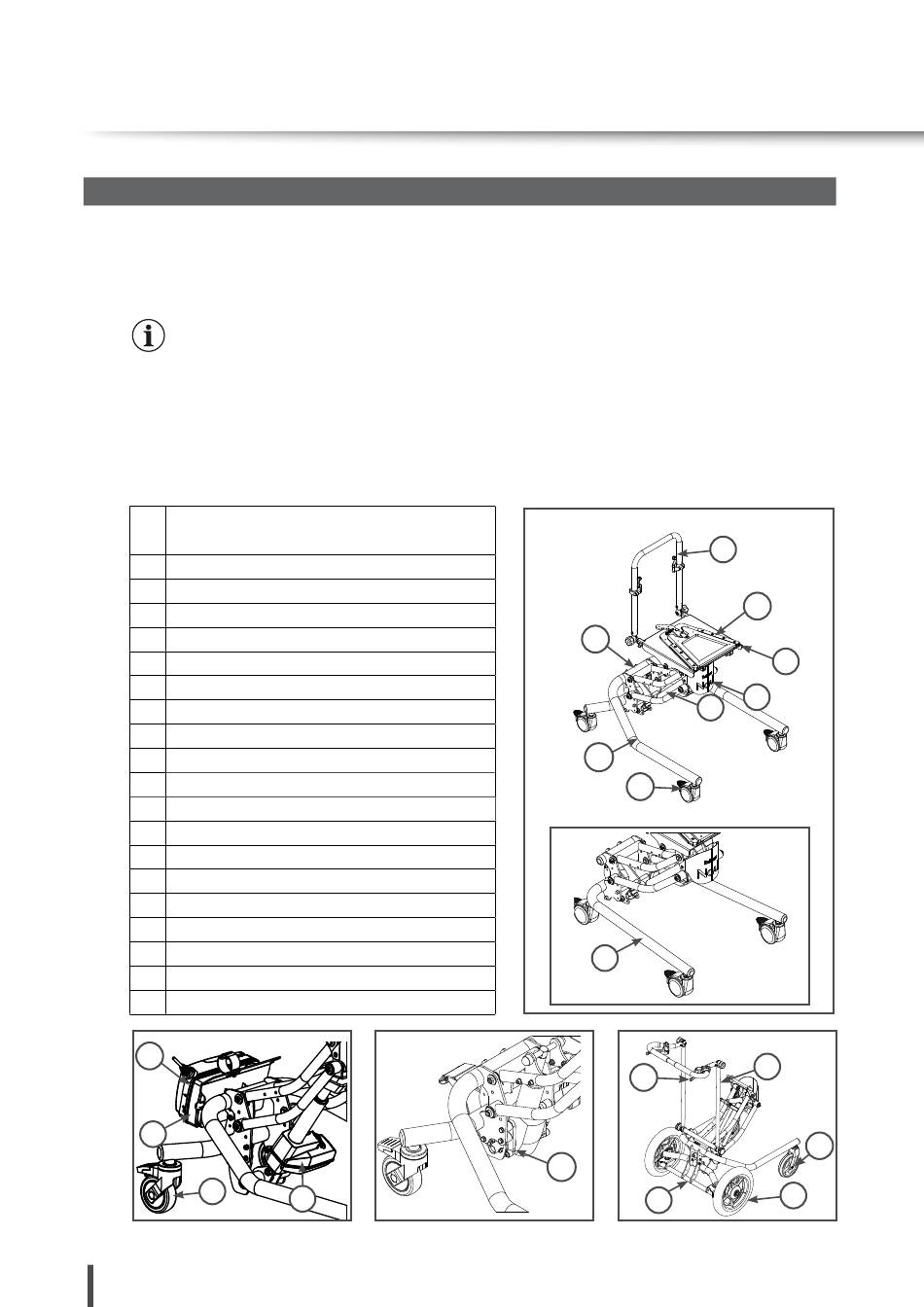

Grundausstattung Zimmeruntergestell Noah
Standarduntergestell mit Gasfederhöhenverstellung
Sitzaufnahme mit Fußbankaufnahme und Gasfederneigungsverstellung
Schiebebogen an der Sitzplatte
4 Rollen mit Feststeller, 75mm
Pos.
1.1 Untergestell mit Hebelmechanismus (Gr.1-2)
1.2 Untergestell mit Hebelmechanismus (Gr. Mini)
2
3 Gasfeder für Höheverstellung
4 Gasfeder für Neigungsverstellung
5
6 Sitzaufnahme mit Fußbankaufnahme
7 Schiebebogen mit Auslösehebel
8*
9* Radaufnahme (Outdoor-Untergestell)
10* Antriebsränder (12'') mit Trommelbremsen
11*
12* Schiebebogen am Untergestell, winkelverstellbar
13*
14* Hydraulikpumpe mit Fußhebel
15* Höhenverstellungsantrieb
16* Steuerung mit Netzkabel und Handschalter
17*
(*) – nur als Option erhältlich
