Manual MCC-2

1.2.6 Adressschalter

Mit dem Adressschalter, der von 0...F einstellbar ist, wird die logische Geräteadresse
gewählt. Dieser Drehschalter wird nur beim Einschalten oder bei Reset eingelesen, d.h.
spätere Änderungen bleiben während des regulären Betriebes ohne Wirkung.

1.2.7 Status-LED

Die Zweifarben-Leuchtdiode zeigt den Status des Gerätes an:
Grün = Betriebsbereit, kein Fehler
Rot = Fehler (siehe Statusfenster in der MiniLog-Comm Software)
Orange = Busy (Update der Indexer Firmware)

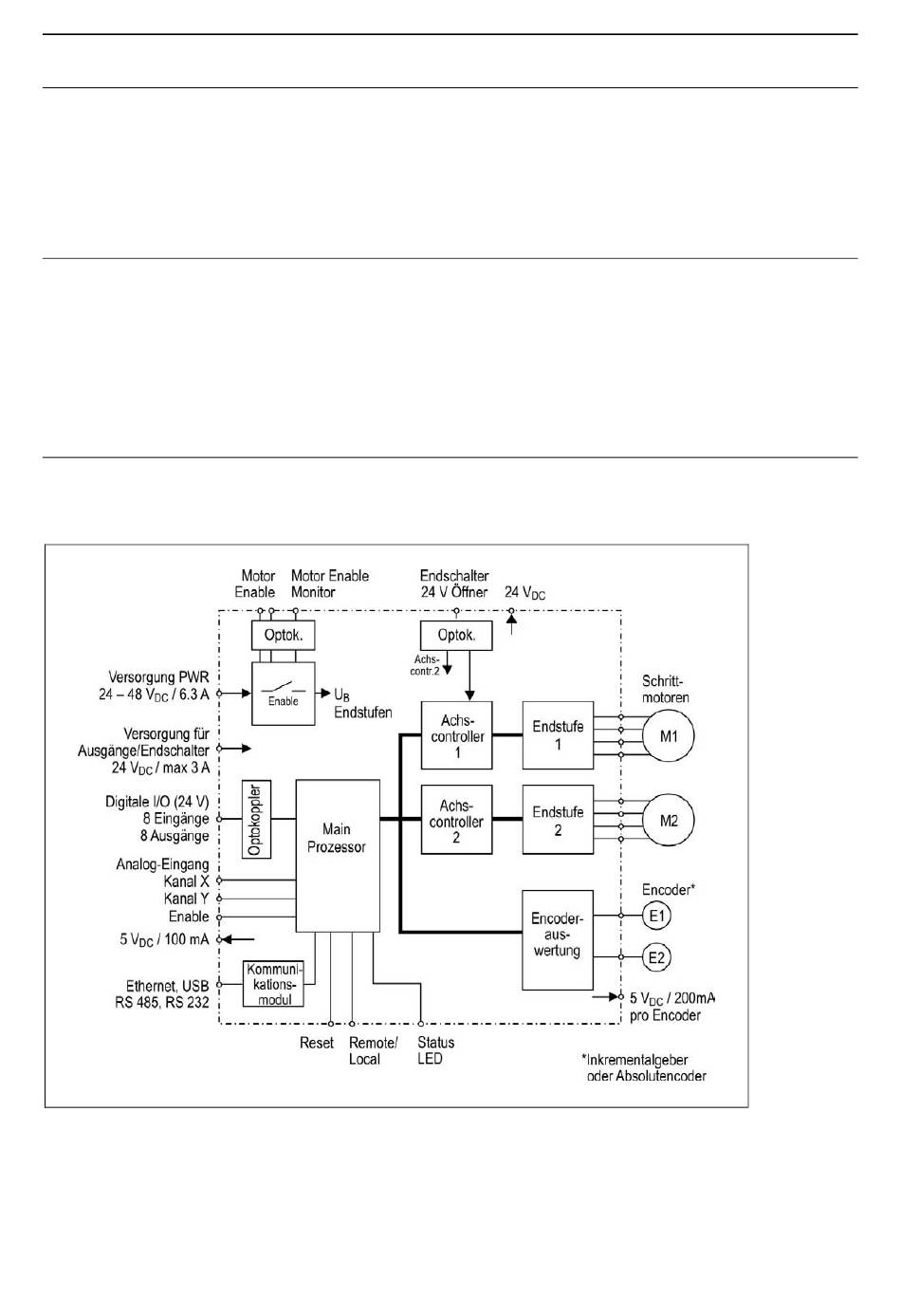

1.3 Blockschaltbild

Der Geräteaufbau ist in diesem Blockschaltbild stark vereinfacht dargestellt. Einzelheiten,
z. B. Steckerbelegungen, finden Sie in den entsprechenden Kapiteln.
Abb. 3: Blockschaltbild
MA 1227-A017 DE 8
