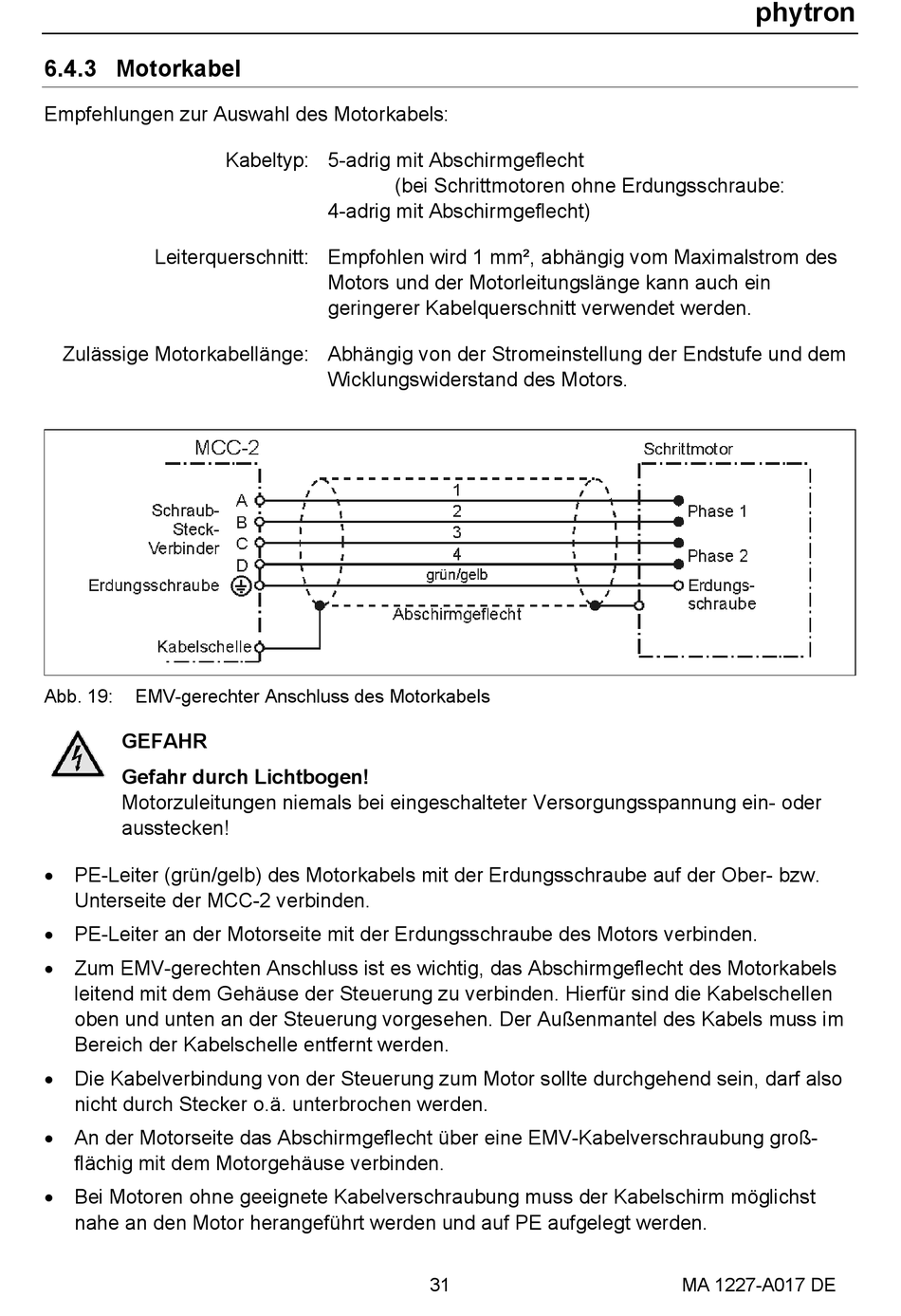

6.4.3 Motorkabel

Empfehlungen zur Auswahl des Motorkabels:
Leiterquerschnitt: Empfohlen wird 1 mm², abhängig vom Maximalstrom des
Zulässige Motorkabellänge: Abhängig von der Stromeinstellung der Endstufe und dem
Abb. 19: EMV-gerechter Anschluss des Motorkabels
GEFAHR
Gefahr durch Lichtbogen!
Motorzuleitungen niemals bei eingeschalteter Versorgungsspannung ein- oder
ausstecken!
 PE-Leiter (grün/gelb) des Motorkabels mit der Erdungsschraube auf der Ober- bzw.
Unterseite der MCC-2 verbinden.
 PE-Leiter an der Motorseite mit der Erdungsschraube des Motors verbinden.
 Zum EMV-gerechten Anschluss ist es wichtig, das Abschirmgeflecht des Motorkabels
leitend mit dem Gehäuse der Steuerung zu verbinden. Hierfür sind die Kabelschellen
oben und unten an der Steuerung vorgesehen. Der Außenmantel des Kabels muss im
Bereich der Kabelschelle entfernt werden.
 Die Kabelverbindung von der Steuerung zum Motor sollte durchgehend sein, darf also
nicht durch Stecker o.ä. unterbrochen werden.
 An der Motorseite das Abschirmgeflecht über eine EMV-Kabelverschraubung groß-
flächig mit dem Motorgehäuse verbinden.
 Bei Motoren ohne geeignete Kabelverschraubung muss der Kabelschirm möglichst
nahe an den Motor herangeführt werden und auf PE aufgelegt werden.
Kabeltyp: 5-adrig mit Abschirmgeflecht
(bei Schrittmotoren ohne Erdungsschraube:
4-adrig mit Abschirmgeflecht)
Motors und der Motorleitungslänge kann auch ein
geringerer Kabelquerschnitt verwendet werden.
Wicklungswiderstand des Motors.
