Manual MCC-2
5 Technische Daten
5.1 Mechanische Daten
Geräteschutz
Abmessungen BxHxT
Gewicht mit Kühlkörper
Montage
Zubehör (Option)

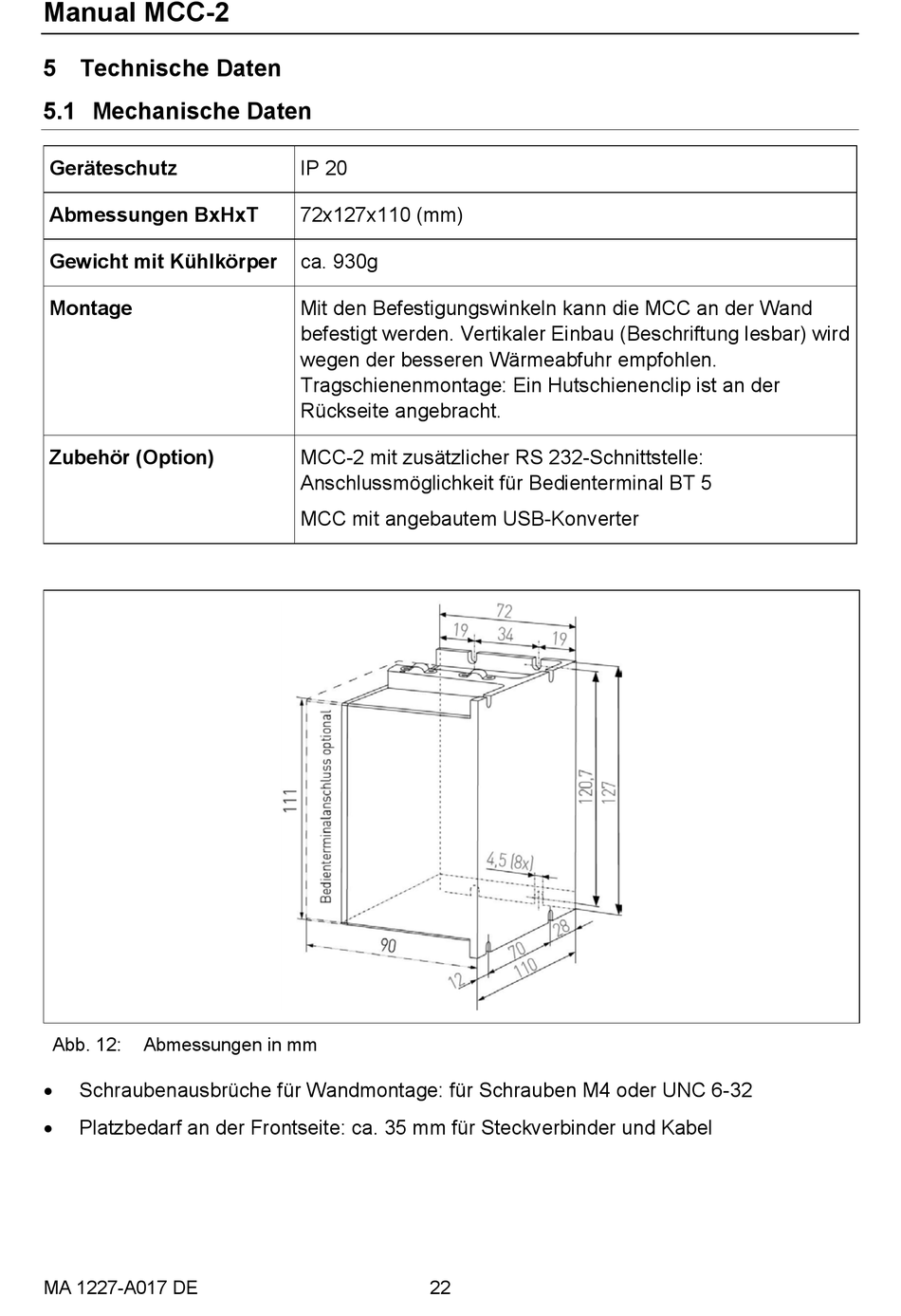

Abb. 12:
Abmessungen in mm
Schraubenausbrüche für Wandmontage: für Schrauben M4 oder UNC 6-32
Platzbedarf an der Frontseite: ca. 35 mm für Steckverbinder und Kabel
MA 1227-A017 DE
IP 20
72x127x110 (mm)
ca. 930g
Mit den Befestigungswinkeln kann die MCC an der Wand
befestigt werden. Vertikaler Einbau (Beschriftung lesbar) wird
wegen der besseren Wärmeabfuhr empfohlen.
Tragschienenmontage: Ein Hutschienenclip ist an der
Rückseite angebracht.
MCC-2 mit zusätzlicher RS 232-Schnittstelle:
Anschlussmöglichkeit für Bedienterminal BT 5
MCC mit angebautem USB-Konverter
22
