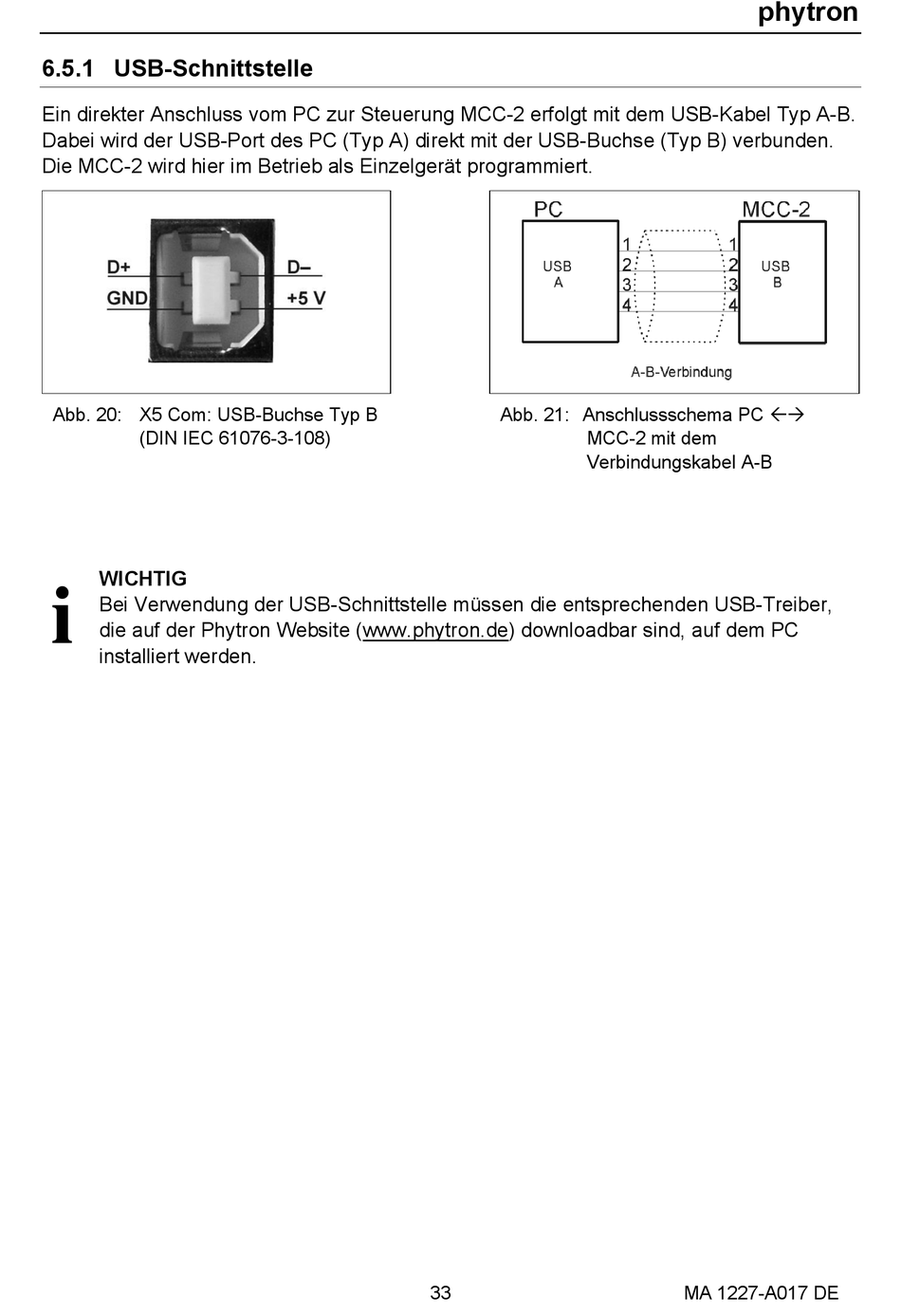

6.5.1 USB-Schnittstelle

Ein direkter Anschluss vom PC zur Steuerung MCC-2 erfolgt mit dem USB-Kabel Typ A-B.
Dabei wird der USB-Port des PC (Typ A) direkt mit der USB-Buchse (Typ B) verbunden.
Die MCC-2 wird hier im Betrieb als Einzelgerät programmiert.
Abb. 20: X5 Com: USB-Buchse Typ B
(DIN IEC 61076-3-108)
WICHTIG
i
Bei Verwendung der USB-Schnittstelle müssen die entsprechenden USB-Treiber,
die auf der Phytron Website (www.phytron.de) downloadbar sind, auf dem PC
installiert werden.
Abb. 21: Anschlussschema PC 
MCC-2 mit dem
Verbindungskabel A-B
33
phytron
MA 1227-A017 DE
