1.2 Aufbau des Gerätes

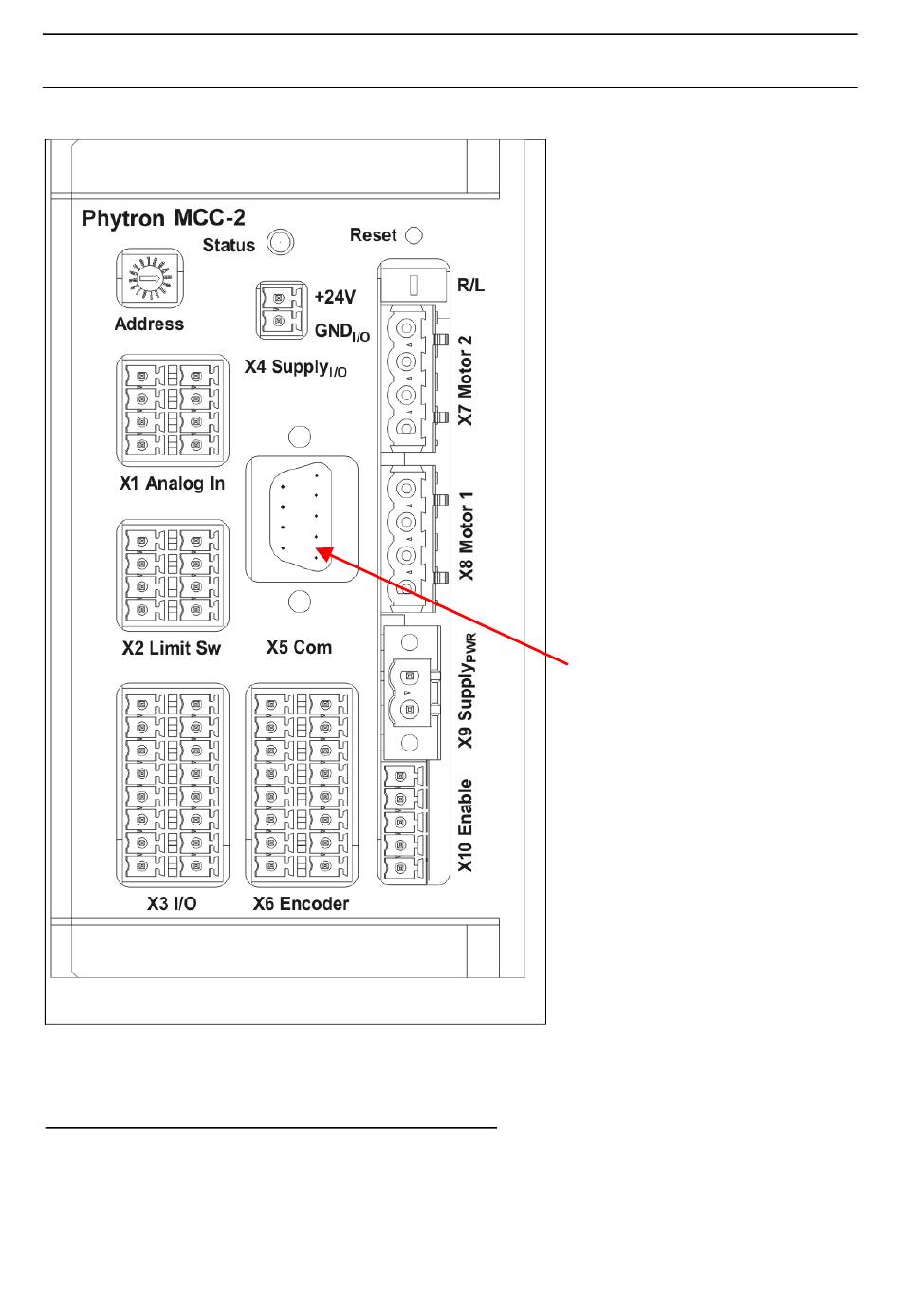

Die Abbildung zeigt die Anordnung der Steckverbinder an der Frontseite der MCC-2.
Abb. 2:
Anordnung der Steckverbinder
Für alle Steckerabbildungen in diesem Manual gilt:
Wenn die Steuerung so montiert wird, dass die Gerätebezeichnung MCC-2 in der rechten
oberen Ecke steht, ist der oberste Pin in der Zeichnung auch der oberste Pin am Gerät.
Siehe Tabelle:
Übersicht der Steckverbinder
X5 Com: Je nach eingebauter
PC-Schnittstellenkarte
unterschiedliche Steckverbinder!
5
phytron
MA 1227-A017 DE
