6.5.4 RS 232-Schnittstelle

Der Betrieb als Einzelgerät ist durch den Anschluss der RS 232-Schnittstelle möglich.

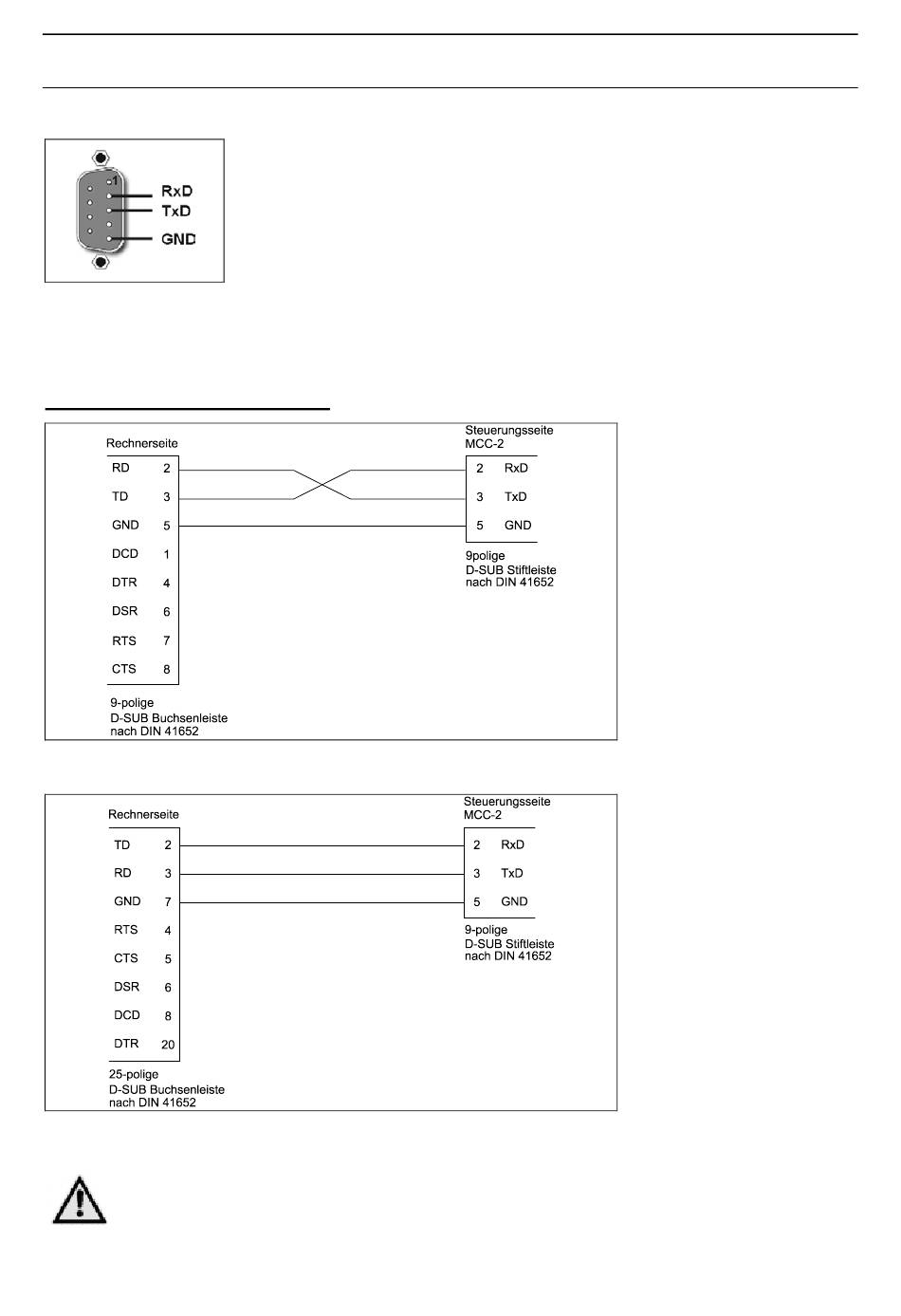

Abb. 27: 9-polige D-SUB Stiftleiste nach DIN 41652
Folgende Abbildungen zeigen die Kabelverbindung zu einem PC mit RS 232-Schnittstelle.
Je nach Fabrikat kann dies eine 9-polige oder eine 25-polige D-SUB Buchsenleiste sein.
Kabelverbindung PC – MCC-2
Abb. 28: PC (9-polige Buchsenleiste) <-> Steuerung MCC-2
Abb. 29: PC (25-polige Buchsenleiste) <-> Steuerung MCC-2
Um einen korrekten Datenaustausch zu ermöglichen, darf die
Übertragungsrate maximal 115 200 Baud betragen.
