9 Erwärmungskurve der MCC-2
Die sich einstellende Gehäuse-Temperatur ist abhängig von Motortyp,
i
Motorleitungslänge, Phasenstrom, Versorgungsspannung, Ausrichtung des
Gehäuses und Bauteiltoleranzen.
Sie kann in der Praxis von den unten dargestellten Diagrammen abweichen.
Die Gehäuse-Temperatur (gemessen an der rechten Gehäuse-Seite bei vertikal
ausgerichteter MCC-2) sollte 75 °C nicht überschreiten. Bei einer höheren Temperatur
wird die interne Notabschaltung aktiv, um eine Zerstörung der Hardware zu verhindern.
Anhand der Erwärmungskurve (siehe Abb. 35) kann die thermische Zeitkonstante
(Schnittpunkt zwischen 0.63und der Erwärmungskurve) berechnet werden.
Mithilfe der Zeitkonstante
und Abkühlkurven, kann die zu erwartende Gehäuse-Temperatur bei unterschiedlichen
Umgebungsbedingungen abgeschätzt werden.
Messbedingungen bzw. -ablauf:
Gerät vertikal ausgerichtet (LED oben)
48 V
Versorgungsspannung
DC
Motortyp: ZSS42.200.2.5
Temperaturangaben sind normalisiert, d.h. relativ ohne Bezugspunkt
Normalisierte Gehäuse-Temperatur, maximaler Strom, 100% Einschaltdauer

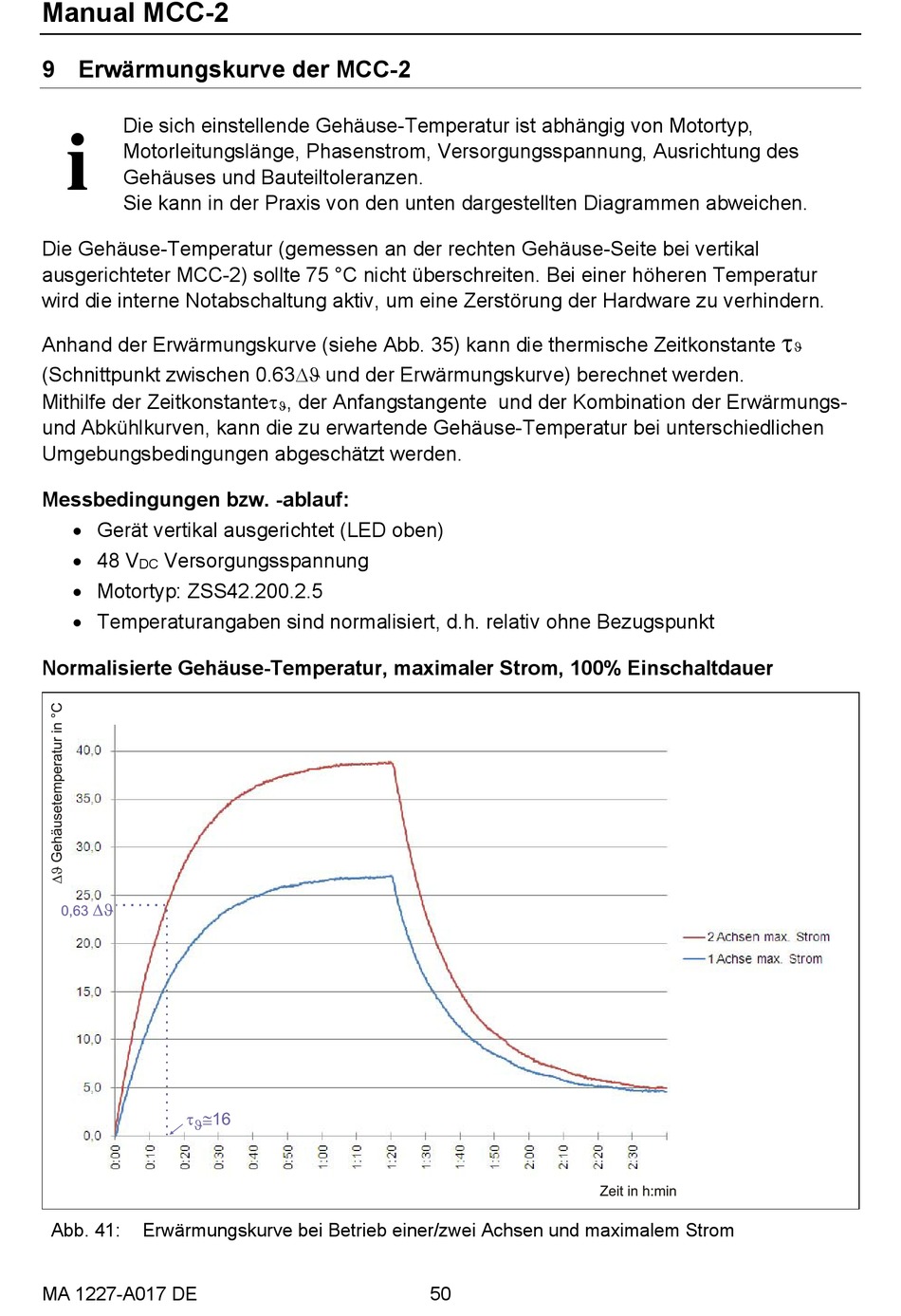

Abb. 41:
Erwärmungskurve bei Betrieb einer/zwei Achsen und maximalem Strom
