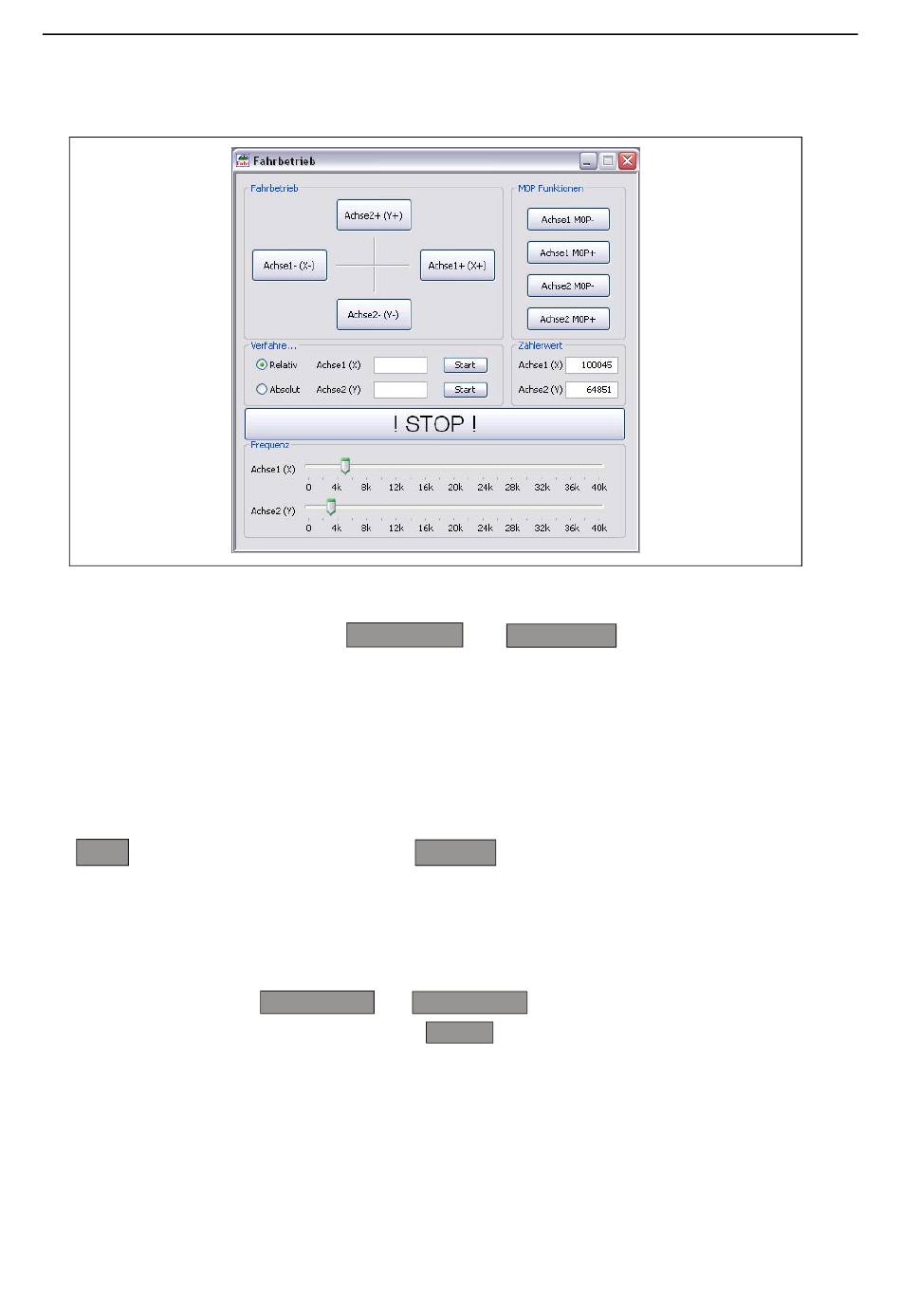

8. Beim Menüpunkt Übertragung /Fahrbetrieb öffnet sich das unten abgebildete Fenster,
in dem Sie den Motor direkt per Mausklick verfahren können.
9. Einfach auf einen der Buttons
die Bewegung im Uhrzeigersinn, auf die Motorachse gesehen.
Sollte der Motor in der falschen Richtung drehen, müssen die Anschlusslitzen einer
Motorphase, z.B. A mit B vertauscht werden.
10. Fahrbefehle für beide Achsen können Sie ins Eingabefenster schreiben. Auch hier
bedeutet + oder – vor der eingegebenen Schrittzahl die Fahrtrichtung. Mit Klick auf
S t a r t
wird der Befehl ausgeführt. Mit
abgebrochen werden.
11. Unten im Fenster sind zwei Schieberegler zur Änderung der Fahrfrequenzen beider
Motoren.
12. Mit den vier Buttons
Die Initialisierung kann mit dem Button
13. In einem weiteren Fenster in MiniLog-Comm haben Sie die Möglichkeit, Eingänge und
Ausgänge zu testen.
