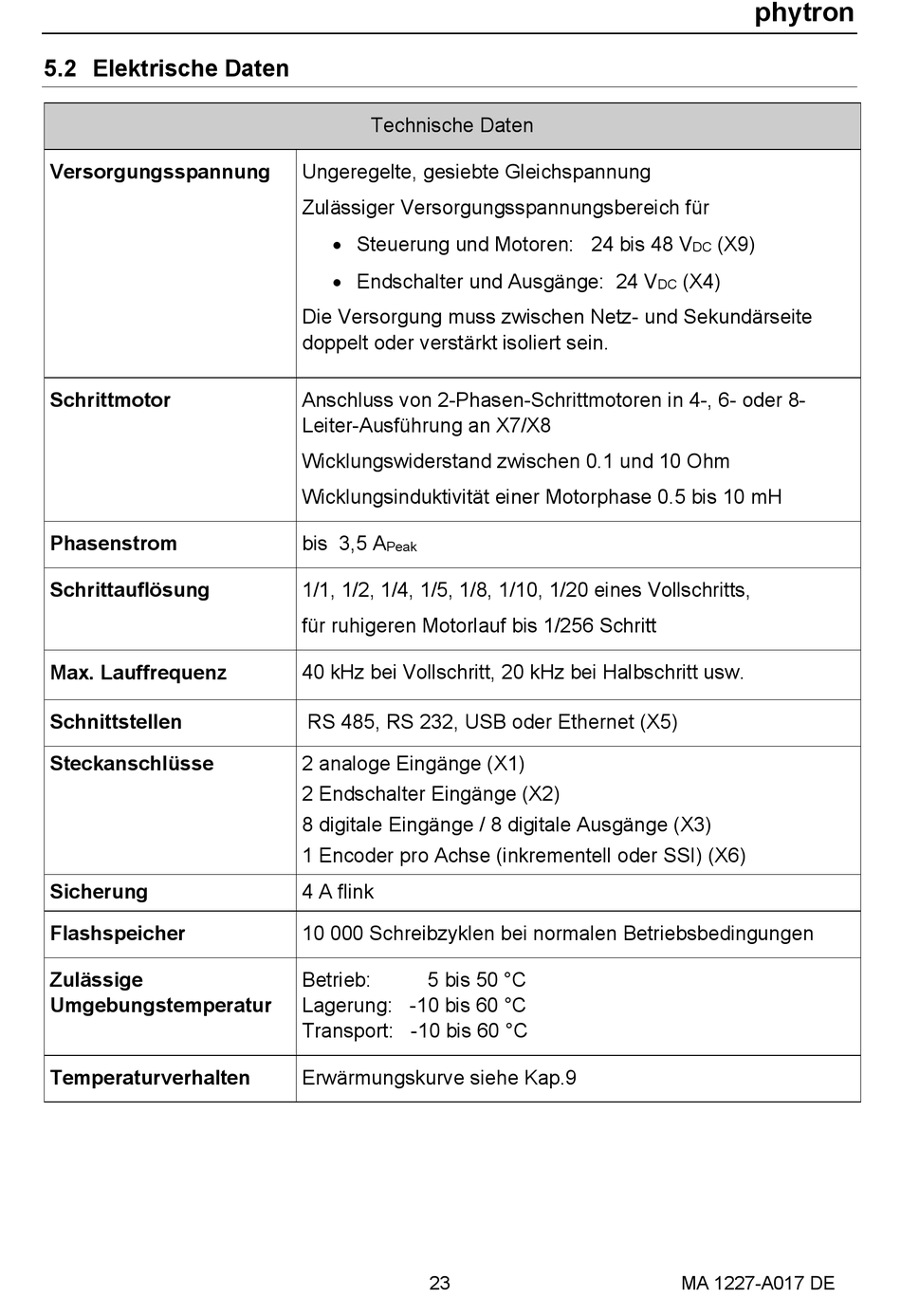

5.2 Elektrische Daten

Versorgungsspannung
Schrittmotor
Phasenstrom
Schrittauflösung
Max. Lauffrequenz
Schnittstellen
Steckanschlüsse
Sicherung
Flashspeicher
Zulässige
Umgebungstemperatur
Temperaturverhalten
Technische Daten
Ungeregelte, gesiebte Gleichspannung
Zulässiger Versorgungsspannungsbereich für
 Steuerung und Motoren: 24 bis 48 V
 Endschalter und Ausgänge: 24 V
Die Versorgung muss zwischen Netz- und Sekundärseite
doppelt oder verstärkt isoliert sein.
Anschluss von 2-Phasen-Schrittmotoren in 4-, 6- oder 8-
Leiter-Ausführung an X7/X8
Wicklungswiderstand zwischen 0.1 und 10 Ohm
Wicklungsinduktivität einer Motorphase 0.5 bis 10 mH
bis 3,5 A
Peak
1/1, 1/2, 1/4, 1/5, 1/8, 1/10, 1/20 eines Vollschritts,
für ruhigeren Motorlauf bis 1/256 Schritt
40 kHz bei Vollschritt, 20 kHz bei Halbschritt usw.
RS 485, RS 232, USB oder Ethernet (X5)
2 analoge Eingänge (X1)
2 Endschalter Eingänge (X2)
8 digitale Eingänge / 8 digitale Ausgänge (X3)
1 Encoder pro Achse (inkrementell oder SSI) (X6)
4 A flink
10 000 Schreibzyklen bei normalen Betriebsbedingungen
Betrieb: 5 bis 50 °C
Lagerung: -10 bis 60 °C
Transport: -10 bis 60 °C
Erwärmungskurve siehe Kap.9
