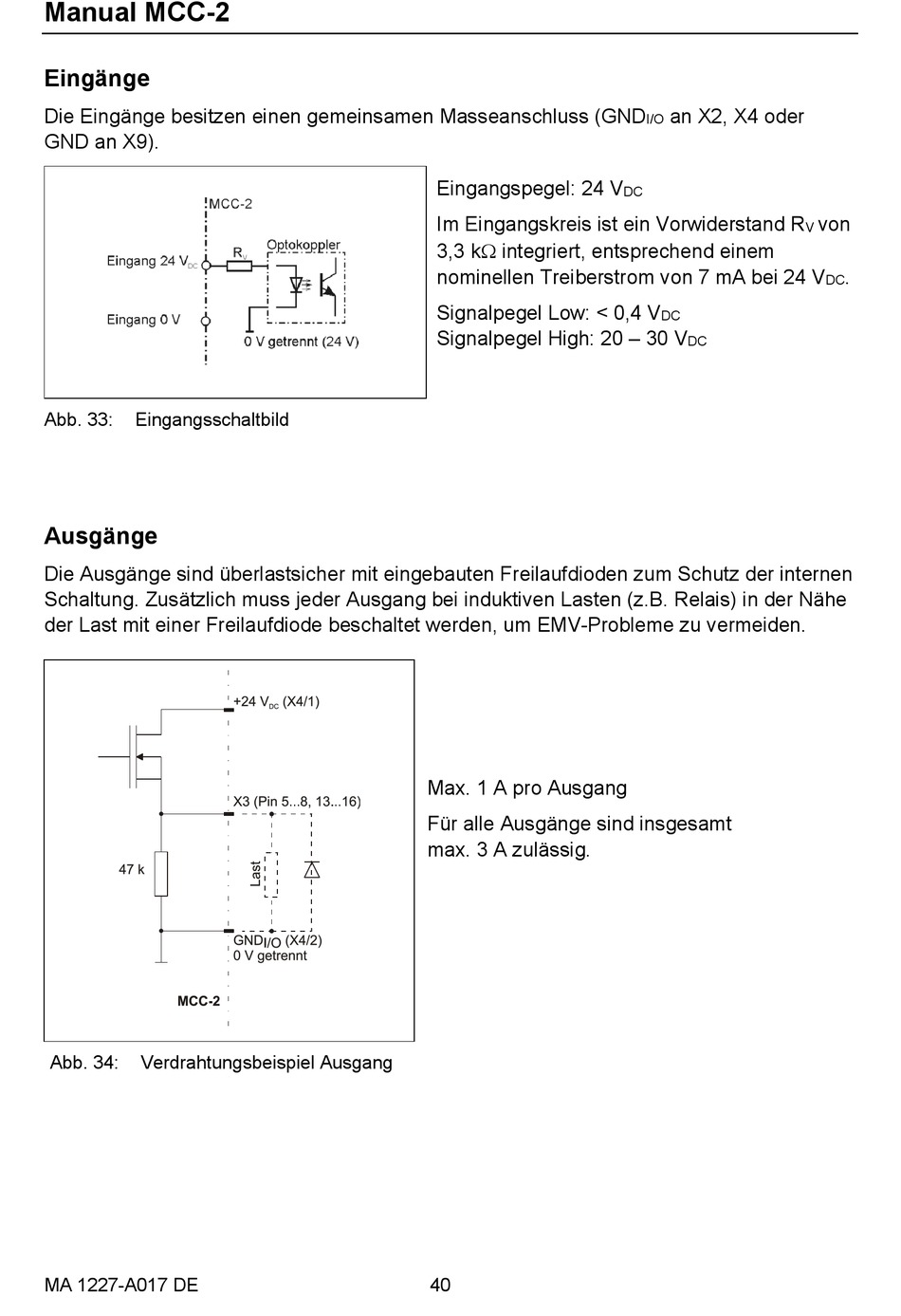

Manual MCC-2
Eingänge
Die Eingänge besitzen einen gemeinsamen Masseanschluss (GND
GND an X9).
Abb. 33:
Eingangsschaltbild
Ausgänge
Die Ausgänge sind überlastsicher mit eingebauten Freilaufdioden zum Schutz der internen
Schaltung. Zusätzlich muss jeder Ausgang bei induktiven Lasten (z.B. Relais) in der Nähe
der Last mit einer Freilaufdiode beschaltet werden, um EMV-Probleme zu vermeiden.
Abb. 34:
Verdrahtungsbeispiel Ausgang
MA 1227-A017 DE
Eingangspegel: 24 V
Im Eingangskreis ist ein Vorwiderstand R
3,3 k integriert, entsprechend einem
nominellen Treiberstrom von 7 mA bei 24 V
Signalpegel Low: < 0,4 V
Signalpegel High: 20 – 30 V
Max. 1 A pro Ausgang
Für alle Ausgänge sind insgesamt
max. 3 A zulässig.
40
an X2, X4 oder
I/O
DC
DC
DC
von
V
.
DC
