Manual MCC-2
PC mit USB-Schnittstelle
Bei Anschluss an die USB-Schnittstelle des PC muss ein USB/RS 485-Konverter
verwendet werden (siehe unten). Alternativ kann ein PC mit RS 422- oder RS 485/4-Draht-
Schnittstelle als Master fungieren.

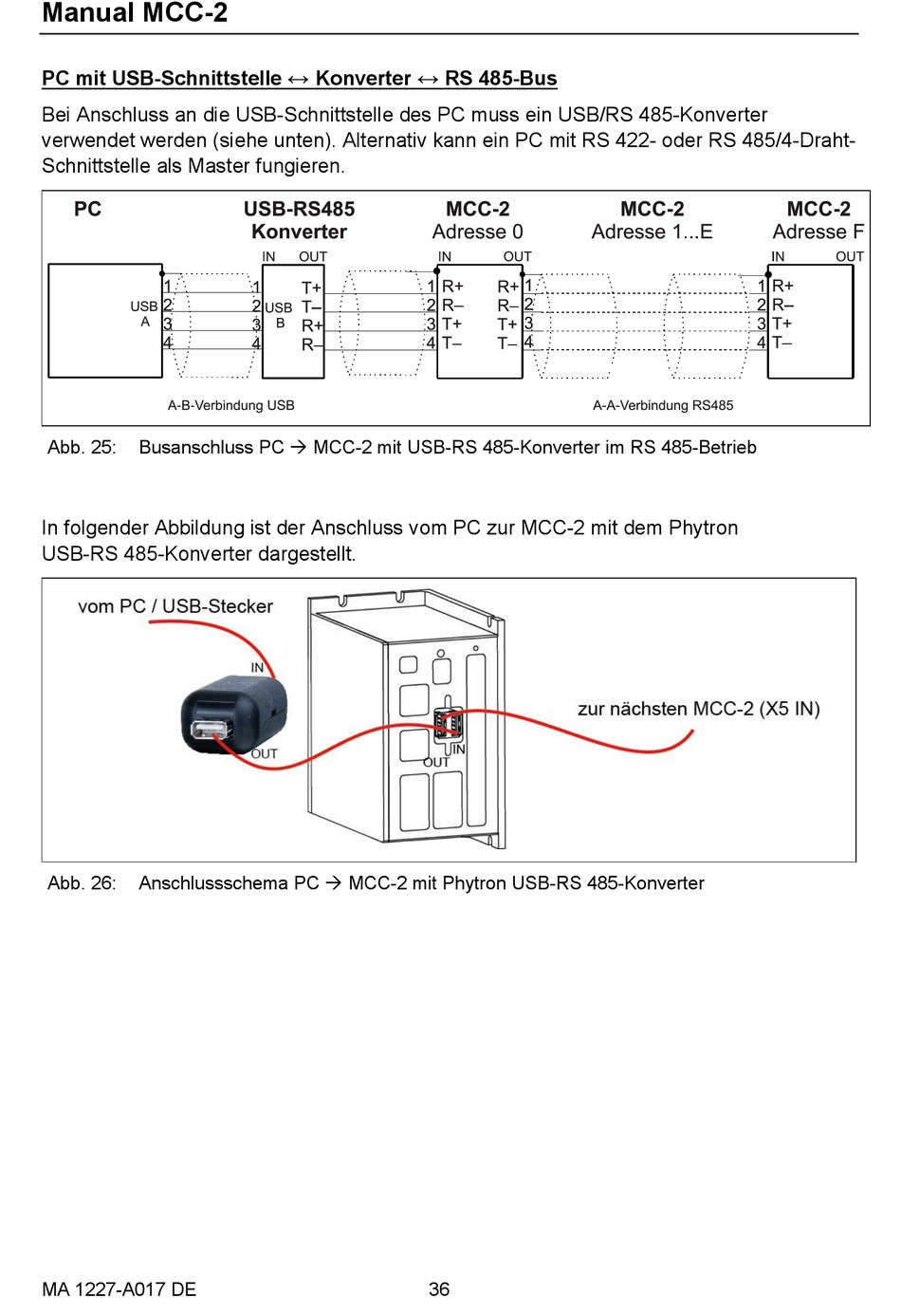

Abb. 25: Busanschluss PC  MCC-2 mit USB-RS 485-Konverter im RS 485-Betrieb
In folgender Abbildung ist der Anschluss vom PC zur MCC-2 mit dem Phytron
USB-RS 485-Konverter dargestellt.
Abb. 26: Anschlussschema PC  MCC-2 mit Phytron USB-RS 485-Konverter
MA 1227-A017 DE
↔ ↔
Konverter RS 485-Bus
36
