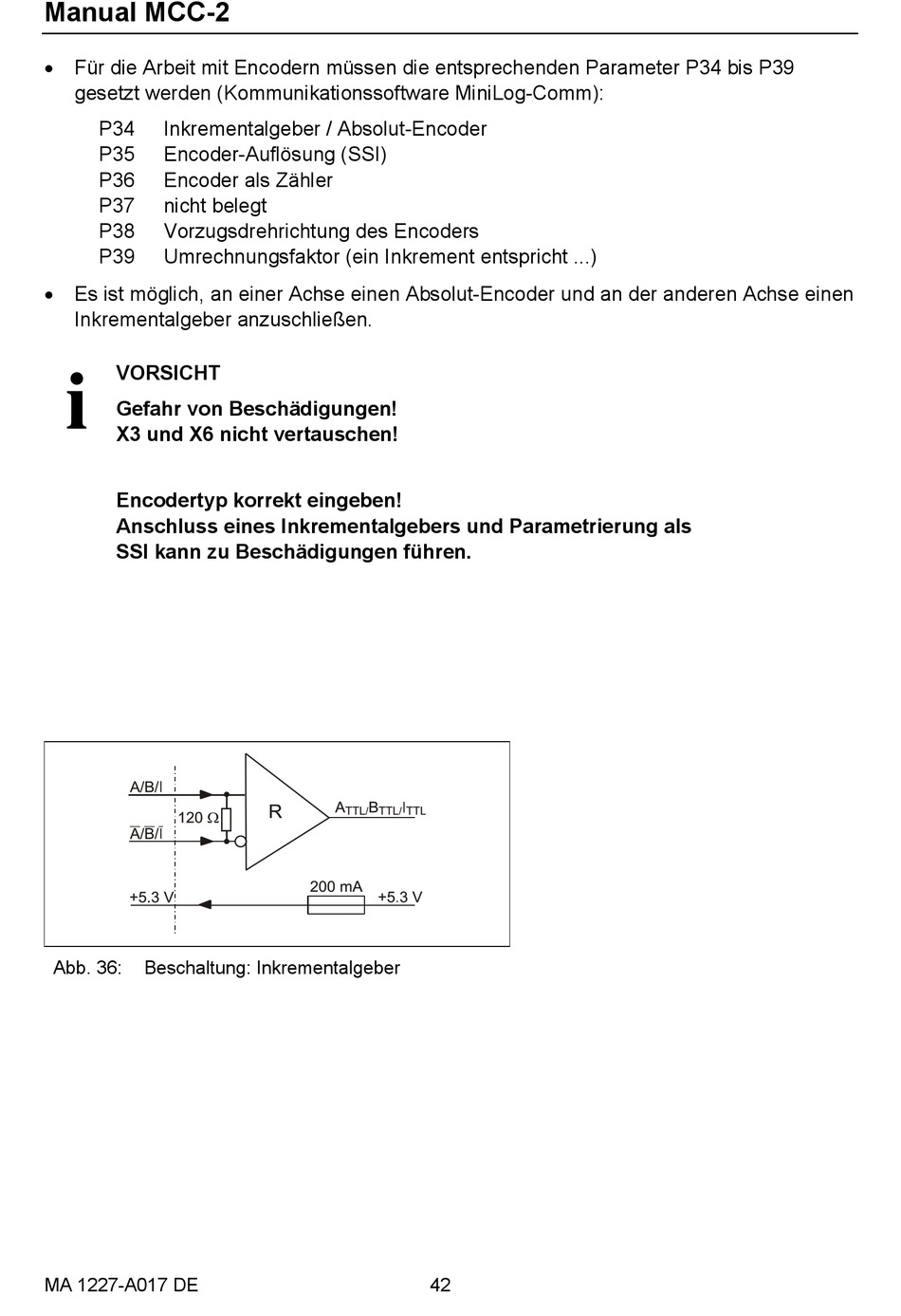

Manual MCC-2
Für die Arbeit mit Encodern müssen die entsprechenden Parameter P34 bis P39
gesetzt werden (Kommunikationssoftware MiniLog-Comm):
P34
Inkrementalgeber / Absolut-Encoder
P35
Encoder-Auflösung (SSI)
P36
Encoder als Zähler
P37
nicht belegt
P38
Vorzugsdrehrichtung des Encoders
P39
Umrechnungsfaktor (ein Inkrement entspricht ...)
Es ist möglich, an einer Achse einen Absolut-Encoder und an der anderen Achse einen
Inkrementalgeber anzuschließen.
VORSICHT
i
Gefahr von Beschädigungen!
X3 und X6 nicht vertauschen!
Encodertyp korrekt eingeben!
Anschluss eines Inkrementalgebers und Parametrierung als
SSI kann zu Beschädigungen führen.
Abb. 36:
Beschaltung: Inkrementalgeber
