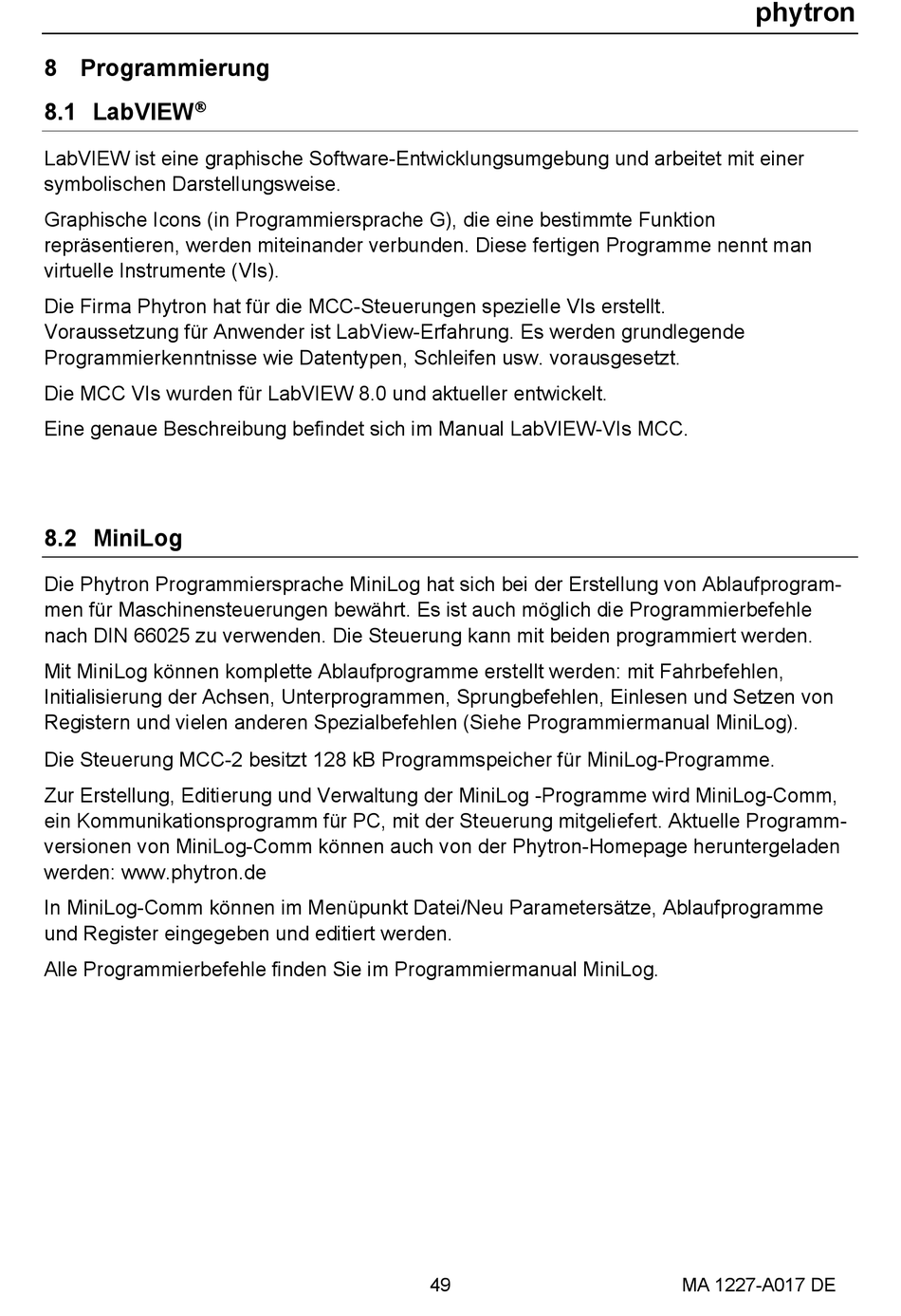

8 Programmierung

8.1 LabVIEW


LabVIEW ist eine graphische Software-Entwicklungsumgebung und arbeitet mit einer
symbolischen Darstellungsweise.
Graphische Icons (in Programmiersprache G), die eine bestimmte Funktion
repräsentieren, werden miteinander verbunden. Diese fertigen Programme nennt man
virtuelle Instrumente (VIs).
Die Firma Phytron hat für die MCC-Steuerungen spezielle VIs erstellt.
Voraussetzung für Anwender ist LabView-Erfahrung. Es werden grundlegende
Programmierkenntnisse wie Datentypen, Schleifen usw. vorausgesetzt.
Die MCC VIs wurden für LabVIEW 8.0 und aktueller entwickelt.
Eine genaue Beschreibung befindet sich im Manual LabVIEW-VIs MCC.

8.2 MiniLog

Die Phytron Programmiersprache MiniLog hat sich bei der Erstellung von Ablaufprogram-
men für Maschinensteuerungen bewährt. Es ist auch möglich die Programmierbefehle
nach DIN 66025 zu verwenden. Die Steuerung kann mit beiden programmiert werden.
Mit MiniLog können komplette Ablaufprogramme erstellt werden: mit Fahrbefehlen,
Initialisierung der Achsen, Unterprogrammen, Sprungbefehlen, Einlesen und Setzen von
Registern und vielen anderen Spezialbefehlen (Siehe Programmiermanual MiniLog).
Die Steuerung MCC-2 besitzt 128 kB Programmspeicher für MiniLog-Programme.
Zur Erstellung, Editierung und Verwaltung der MiniLog -Programme wird MiniLog-Comm,
ein Kommunikationsprogramm für PC, mit der Steuerung mitgeliefert. Aktuelle Programm-
versionen von MiniLog-Comm können auch von der Phytron-Homepage heruntergeladen
werden: www.phytron.de
In MiniLog-Comm können im Menüpunkt Datei/Neu Parametersätze, Ablaufprogramme
und Register eingegeben und editiert werden.
Alle Programmierbefehle finden Sie im Programmiermanual MiniLog.
49 MA 1227-A017 DE
