6.4 Motorstecker an X7/X8

6.4.1 Anschluss des Schrittmotors

Geeignete Schrittmotoren zum Betrieb mit MCC-2:
 2-Phasen-Schrittmotoren in 4-, 6- oder 8-Leiter-Ausführung
mit Phasenströmen bis 3.5 A
 Wicklungswiderstand unter 10 Ohm
 Wicklungsinduktivität einer Motorphase 0.5 bis 10 mH
 Aus Gründen der elektromagnetischen Verträglichkeit (EMV) sollten sämtliche Teile
des Motorgehäuses untereinander leitend verbunden sein.
Die Abbildung zeigt den Anschluss eines Phytron Zweiphasen-Schrittmotors in 4-Leiter-
Ausführung mit parallel geschalteten Wicklungen:

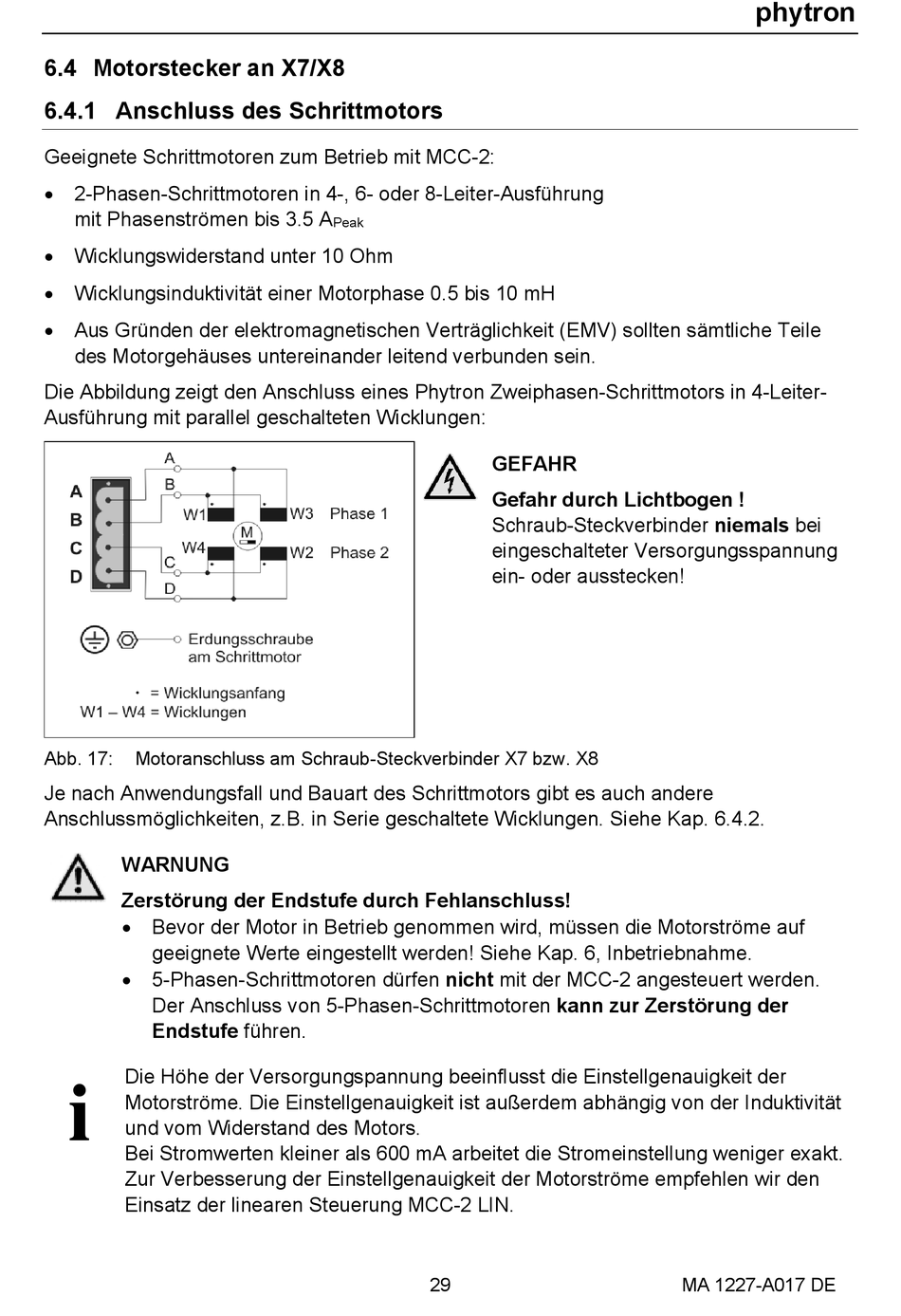

Abb. 17: Motoranschluss am Schraub-Steckverbinder X7 bzw. X8
Je nach Anwendungsfall und Bauart des Schrittmotors gibt es auch andere
Anschlussmöglichkeiten, z.B. in Serie geschaltete Wicklungen. Siehe Kap. 6.4.2.
WARNUNG
Zerstörung der Endstufe durch Fehlanschluss!
 Bevor der Motor in Betrieb genommen wird, müssen die Motorströme auf
geeignete Werte eingestellt werden! Siehe Kap. 6, Inbetriebnahme.
 5-Phasen-Schrittmotoren dürfen nicht mit der MCC-2 angesteuert werden.
Der Anschluss von 5-Phasen-Schrittmotoren kann zur Zerstörung der
Endstufe führen.
Die Höhe der Versorgungspannung beeinflusst die Einstellgenauigkeit der
i
Motorströme. Die Einstellgenauigkeit ist außerdem abhängig von der Induktivität
und vom Widerstand des Motors.
Bei Stromwerten kleiner als 600 mA arbeitet die Stromeinstellung weniger exakt.
Zur Verbesserung der Einstellgenauigkeit der Motorströme empfehlen wir den
Einsatz der linearen Steuerung MCC-2 LIN.
Peak
GEFAHR
Gefahr durch Lichtbogen !
Schraub-Steckverbinder niemals bei
eingeschalteter Versorgungsspannung
ein- oder ausstecken!
