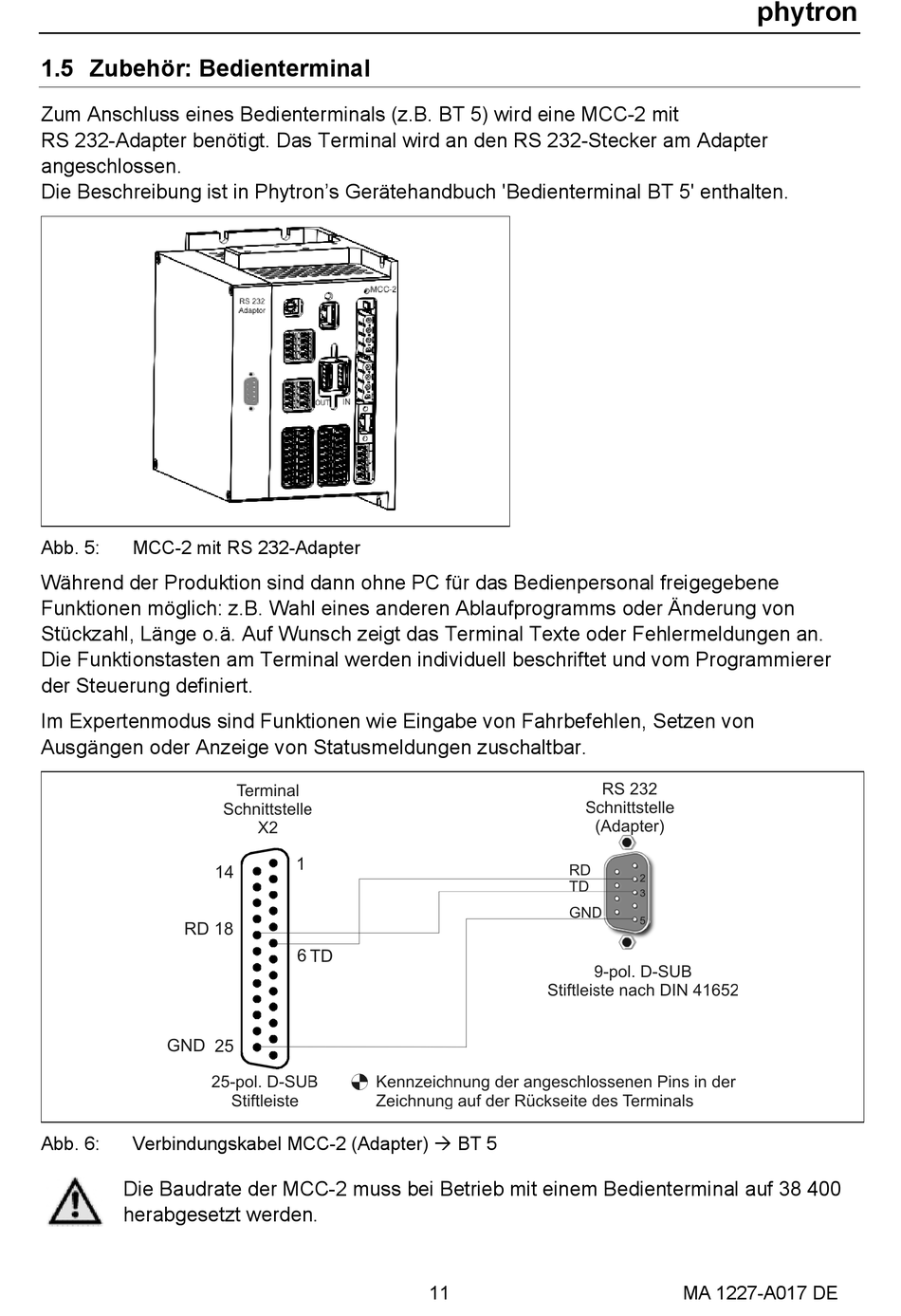

1.5 Zubehör: Bedienterminal
Zum Anschluss eines Bedienterminals (z.B. BT 5) wird eine MCC-2 mit
RS 232-Adapter benötigt. Das Terminal wird an den RS 232-Stecker am Adapter
angeschlossen.
Die Beschreibung ist in Phytron's Gerätehandbuch 'Bedienterminal BT 5' enthalten.
Abb. 5: MCC-2 mit RS 232-Adapter
Während der Produktion sind dann ohne PC für das Bedienpersonal freigegebene
Funktionen möglich: z.B. Wahl eines anderen Ablaufprogramms oder Änderung von
Stückzahl, Länge o.ä. Auf Wunsch zeigt das Terminal Texte oder Fehlermeldungen an.
Die Funktionstasten am Terminal werden individuell beschriftet und vom Programmierer
der Steuerung definiert.
Im Expertenmodus sind Funktionen wie Eingabe von Fahrbefehlen, Setzen von
Ausgängen oder Anzeige von Statusmeldungen zuschaltbar.
Abb. 6: Verbindungskabel MCC-2 (Adapter)  BT 5
Die Baudrate der MCC-2 muss bei Betrieb mit einem Bedienterminal auf 38 400
herabgesetzt werden.
