Manual MCC-2

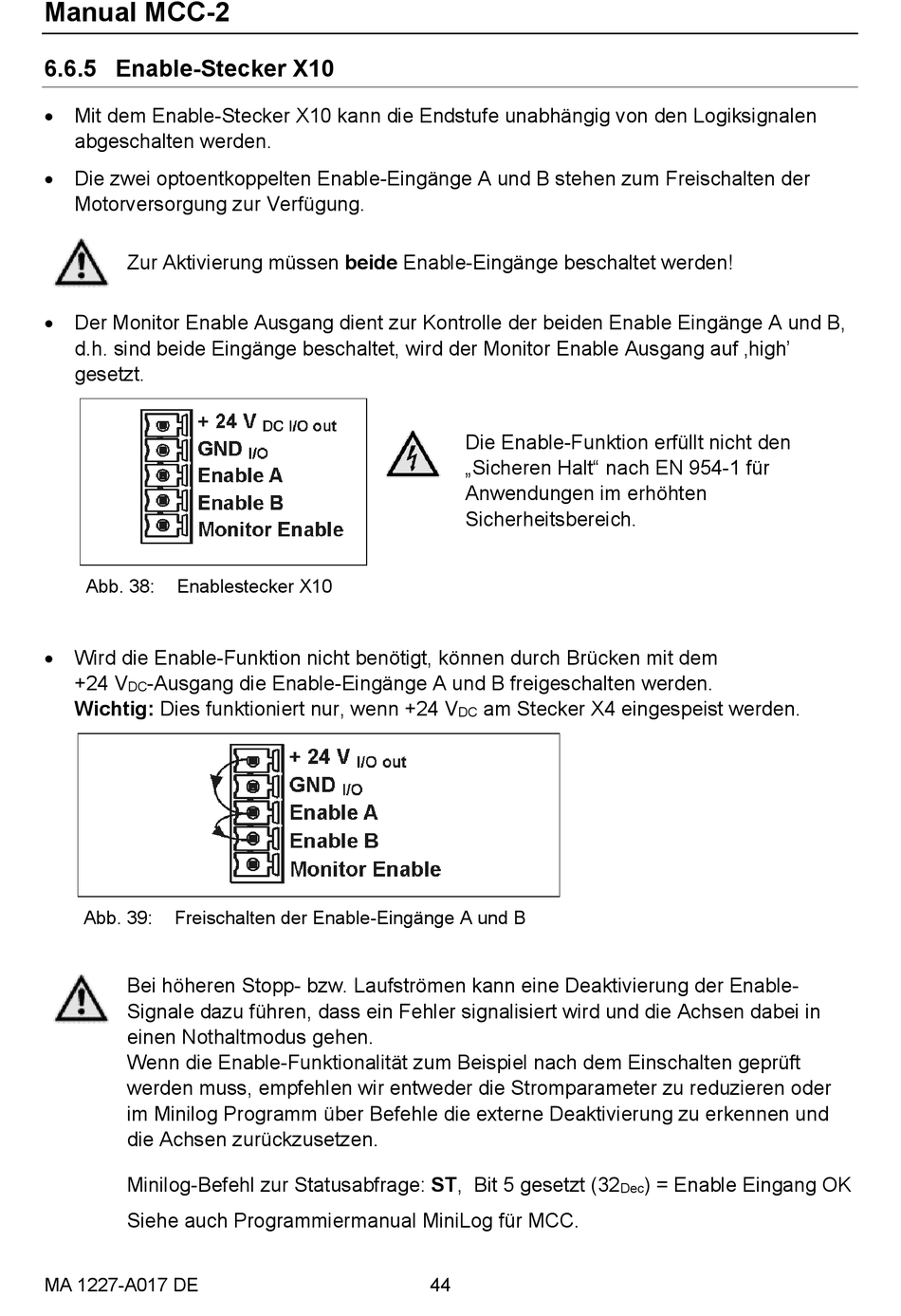

6.6.5 Enable-Stecker X10

 Mit dem Enable-Stecker X10 kann die Endstufe unabhängig von den Logiksignalen
abgeschalten werden.
 Die zwei optoentkoppelten Enable-Eingänge A und B stehen zum Freischalten der
Motorversorgung zur Verfügung.
Zur Aktivierung müssen beide Enable-Eingänge beschaltet werden!
 Der Monitor Enable Ausgang dient zur Kontrolle der beiden Enable Eingänge A und B,
d.h. sind beide Eingänge beschaltet, wird der Monitor Enable Ausgang auf ‚high'
gesetzt.
Abb. 38:
Enablestecker X10
 Wird die Enable-Funktion nicht benötigt, können durch Brücken mit dem
+24 V
-Ausgang die Enable-Eingänge A und B freigeschalten werden.
DC
Wichtig: Dies funktioniert nur, wenn +24 V
Abb. 39:
Freischalten der Enable-Eingänge A und B
Bei höheren Stopp- bzw. Laufströmen kann eine Deaktivierung der Enable-
Signale dazu führen, dass ein Fehler signalisiert wird und die Achsen dabei in
einen Nothaltmodus gehen.
Wenn die Enable-Funktionalität zum Beispiel nach dem Einschalten geprüft
werden muss, empfehlen wir entweder die Stromparameter zu reduzieren oder
im Minilog Programm über Befehle die externe Deaktivierung zu erkennen und
die Achsen zurückzusetzen.
Minilog-Befehl zur Statusabfrage: ST, Bit 5 gesetzt (32
Siehe auch Programmiermanual MiniLog für MCC.
MA 1227-A017 DE
Die Enable-Funktion erfüllt nicht den
„Sicheren Halt" nach EN 954-1 für
Anwendungen im erhöhten
Sicherheitsbereich.
am Stecker X4 eingespeist werden.
DC
44
) = Enable Eingang OK
Dec
