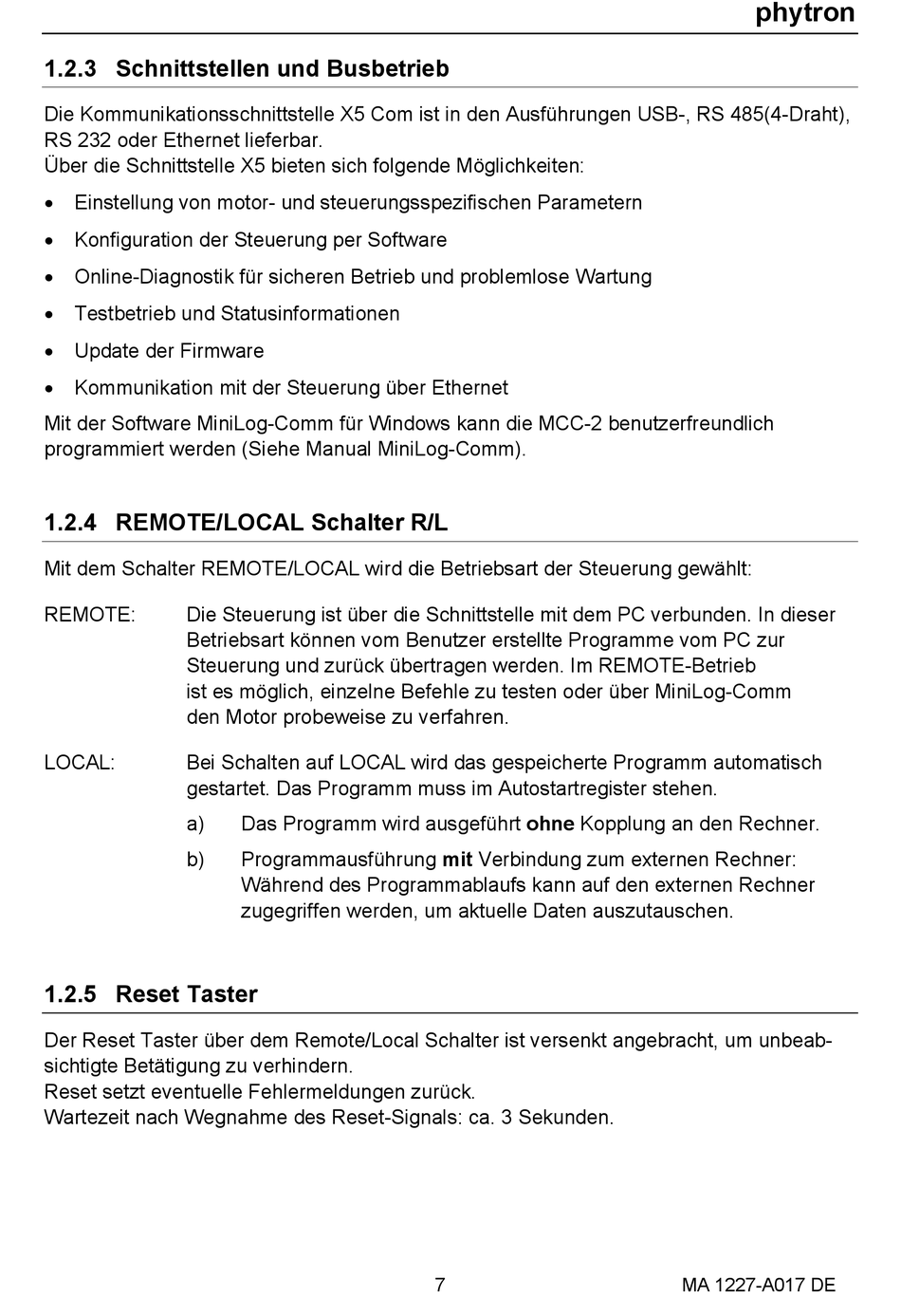

1.2.3 Schnittstellen und Busbetrieb

Die Kommunikationsschnittstelle X5 Com ist in den Ausführungen USB-, RS 485(4-Draht),
RS 232 oder Ethernet lieferbar.
Über die Schnittstelle X5 bieten sich folgende Möglichkeiten:
 Einstellung von motor- und steuerungsspezifischen Parametern
 Konfiguration der Steuerung per Software
 Online-Diagnostik für sicheren Betrieb und problemlose Wartung
 Testbetrieb und Statusinformationen
 Update der Firmware
 Kommunikation mit der Steuerung über Ethernet
Mit der Software MiniLog-Comm für Windows kann die MCC-2 benutzerfreundlich
programmiert werden (Siehe Manual MiniLog-Comm).
1.2.4 REMOTE/LOCAL Schalter R/L
Mit dem Schalter REMOTE/LOCAL wird die Betriebsart der Steuerung gewählt:
REMOTE: Die Steuerung ist über die Schnittstelle mit dem PC verbunden. In dieser
Betriebsart können vom Benutzer erstellte Programme vom PC zur
Steuerung und zurück übertragen werden. Im REMOTE-Betrieb
ist es möglich, einzelne Befehle zu testen oder über MiniLog-Comm
den Motor probeweise zu verfahren.
LOCAL: Bei Schalten auf LOCAL wird das gespeicherte Programm automatisch
gestartet. Das Programm muss im Autostartregister stehen.
a)
b)
1.2.5 Reset Taster
Der Reset Taster über dem Remote/Local Schalter ist versenkt angebracht, um unbeab-
sichtigte Betätigung zu verhindern.
Reset setzt eventuelle Fehlermeldungen zurück.
Wartezeit nach Wegnahme des Reset-Signals: ca. 3 Sekunden.
Das Programm wird ausgeführt ohne Kopplung an den Rechner.
Programmausführung mit Verbindung zum externen Rechner:
Während des Programmablaufs kann auf den externen Rechner
zugegriffen werden, um aktuelle Daten auszutauschen.
7
phytron
MA 1227-A017 DE
