Manual MCC-2

1 Die Schrittmotorsteuerung MCC-2

1.1 Überblick
Der intelligente Motion-Controller MCC-2 ist eine bedienerfreundliche und kompakte
Schrittmotorsteuerung zur Ansteuerung von Zweiphasen-Schrittmotoren mit Motorströmen
bis 3,5 A bei 24 bis 48 V Versorgungsspannung.
PEAK

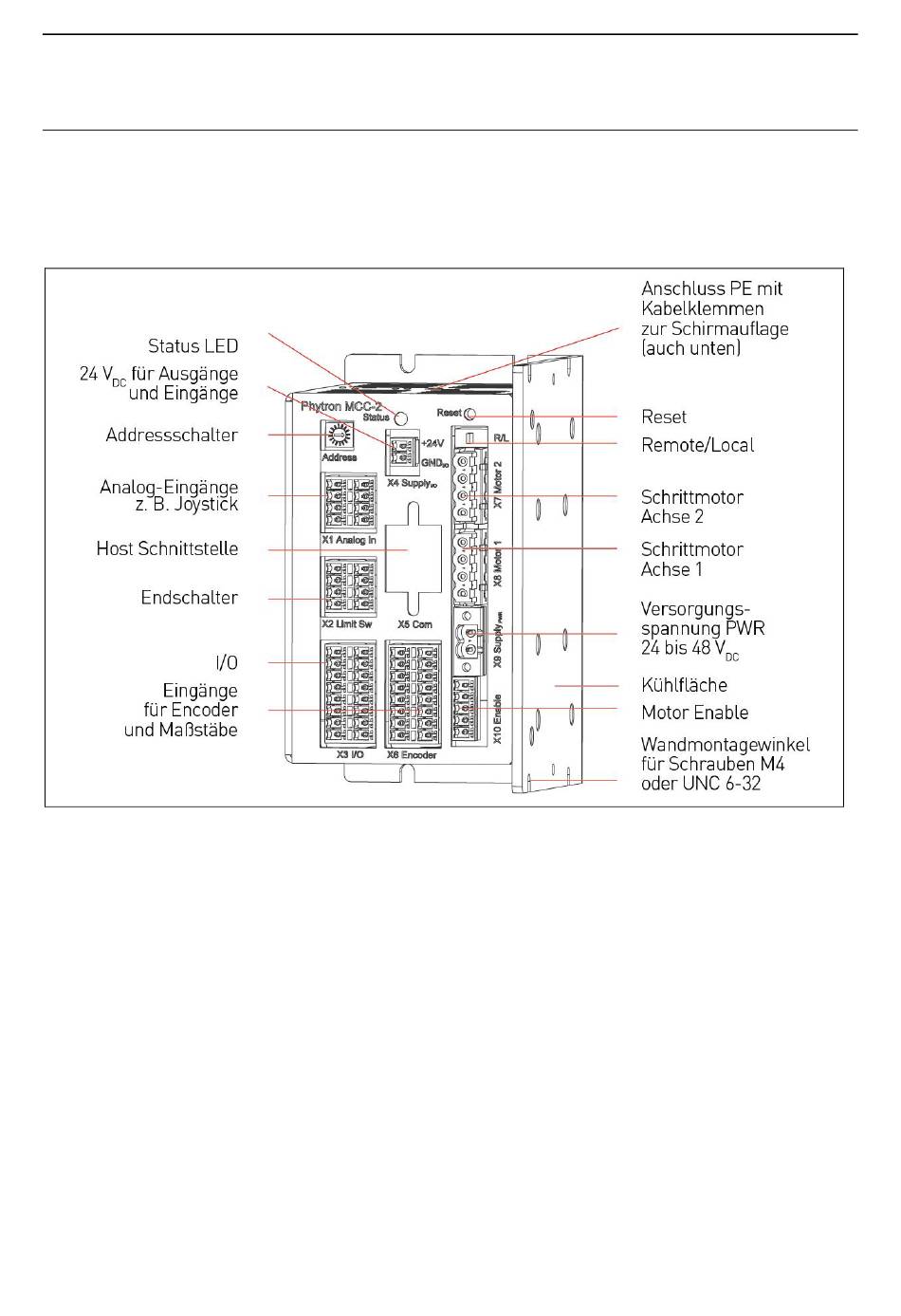

Abb. 1: Frontansicht
Zur Verdrahtung der Versorgungsspannungen, Schrittmotoren, Ein- und Ausgänge dienen
Steckverbinder an der Frontseite.
Die Programme zur Steuerung von Maschinen werden vom Benutzer mit Hilfe der
Kommunikationssoftware MiniLog-Comm am PC erstellt. Das fertige Ablaufprogramm
überspielt man über die Kommunikationsschnittstelle X5 in die Steuerung. Hier wird es
gespeichert und kann lokal mit dem REMOTE/LOCAL Schalter gestartet werden.
Zur Versorgung von MCC-2 und Schrittmotoren ist eine Gleichspannung im Bereich von
24 bis 48 V erforderlich.
DC
Für die Ausgänge und Endschalter wird eine Versorgungsspannung von 24 V benötigt.
DC
Das MCC-2-Gehäuse enthält Wandmontagewinkel für unterschiedliche Einbaupositionen.
Für die Hutschienenmontage ist ein Clip an der Rückseite montiert.
MA 1227-A017 DE 4
