Manual MCC-2

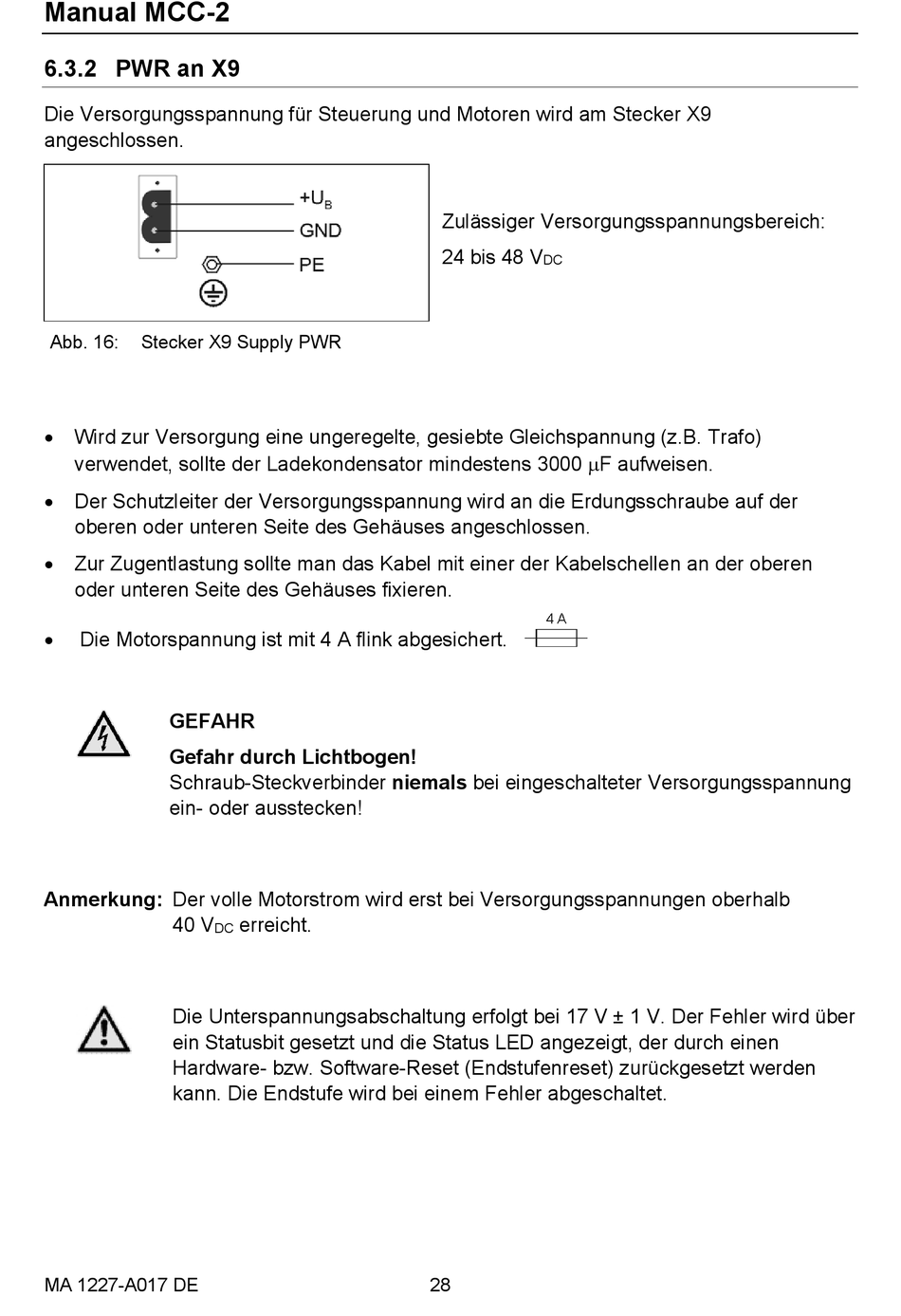

6.3.2 PWR an X9

Die Versorgungsspannung für Steuerung und Motoren wird am Stecker X9
angeschlossen.
Abb. 16: Stecker X9 Supply PWR
 Wird zur Versorgung eine ungeregelte, gesiebte Gleichspannung (z.B. Trafo)
verwendet, sollte der Ladekondensator mindestens 3000 F aufweisen.
 Der Schutzleiter der Versorgungsspannung wird an die Erdungsschraube auf der
oberen oder unteren Seite des Gehäuses angeschlossen.
 Zur Zugentlastung sollte man das Kabel mit einer der Kabelschellen an der oberen
oder unteren Seite des Gehäuses fixieren.
 Die Motorspannung ist mit 4 A flink abgesichert.
GEFAHR
Gefahr durch Lichtbogen!
Schraub-Steckverbinder niemals bei eingeschalteter Versorgungsspannung
ein- oder ausstecken!
Anmerkung: Der volle Motorstrom wird erst bei Versorgungsspannungen oberhalb
40 V
DC
Die Unterspannungsabschaltung erfolgt bei 17 V ± 1 V. Der Fehler wird über
ein Statusbit gesetzt und die Status LED angezeigt, der durch einen
Hardware- bzw. Software-Reset (Endstufenreset) zurückgesetzt werden
kann. Die Endstufe wird bei einem Fehler abgeschaltet.
MA 1227-A017 DE
erreicht.
Zulässiger Versorgungsspannungsbereich:
24 bis 48 V
DC
28
