6.6.2 Endschalter-Eingang X2
Die Steuerung ist für den Anschluss von zwei Endschaltern pro Achse, Typ PNP-Öffner
oder PNP-Schließer, ausgelegt.
Dieser Endschaltertyp hat den Vorteil, dass Kabelbrüche erkannt werden können.
Auch mechanische Endschalter (Öffner) können angeschlossen werden.
Die Versorgungsspannung für die Endschalter und Ausgänge muss am Stecker X4
eingespeist werden.

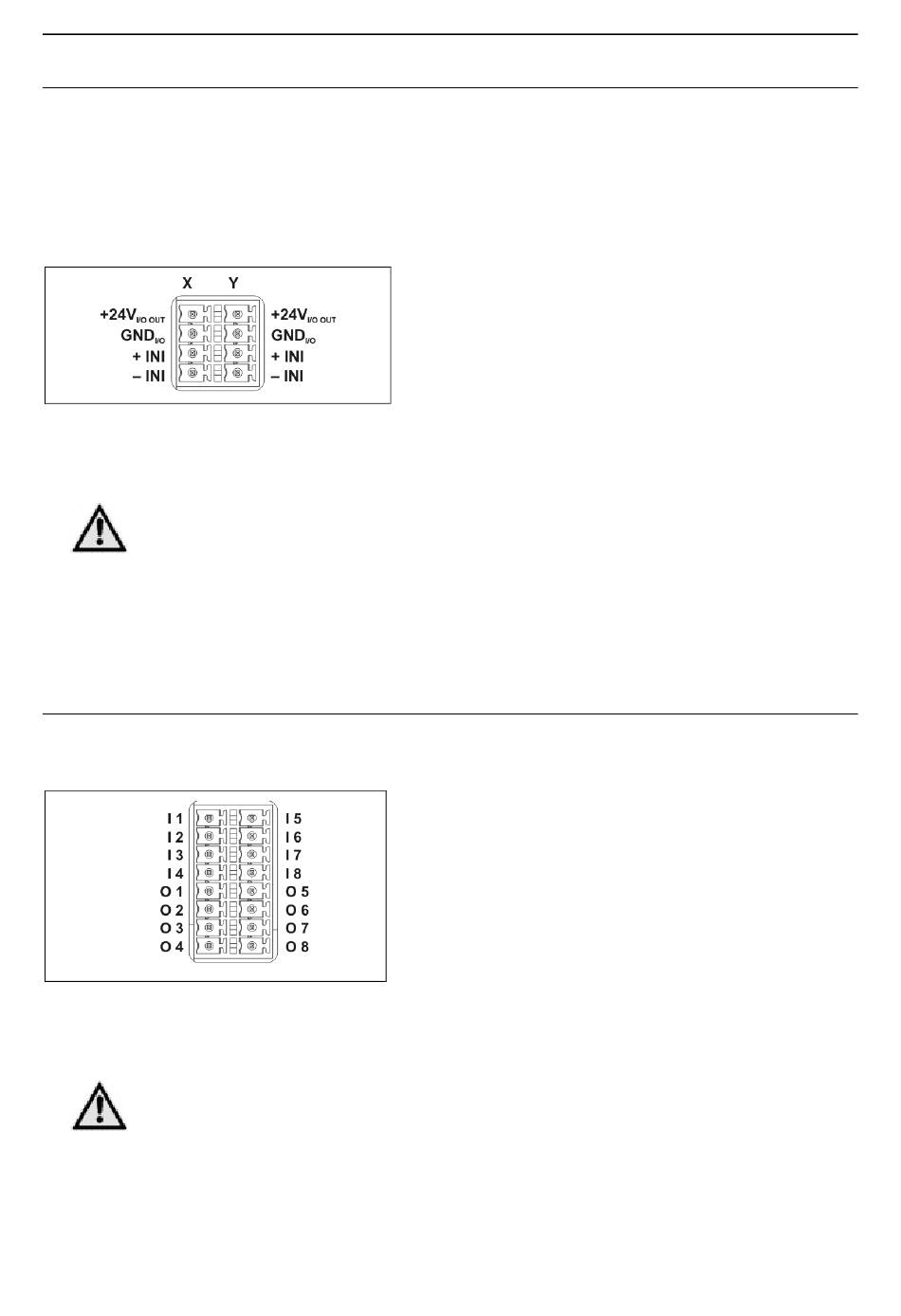

Abb. 31:
Steckerbelegung X2
VORSICHT
Gefahr von Beschädigungen des Gerätes
X1 und X2 nicht vertauschen!
6.6.3 Digitale Eingänge/Ausgänge X3
Die Steuerungen MCC-2 verfügen über je acht galvanisch getrennte digitale Eingänge (I)
und Ausgänge (O).
Abb. 32:
Steckerbelegung X3
VORSICHT
Gefahr von Beschädigungen!
X3 und X6 nicht vertauschen!
