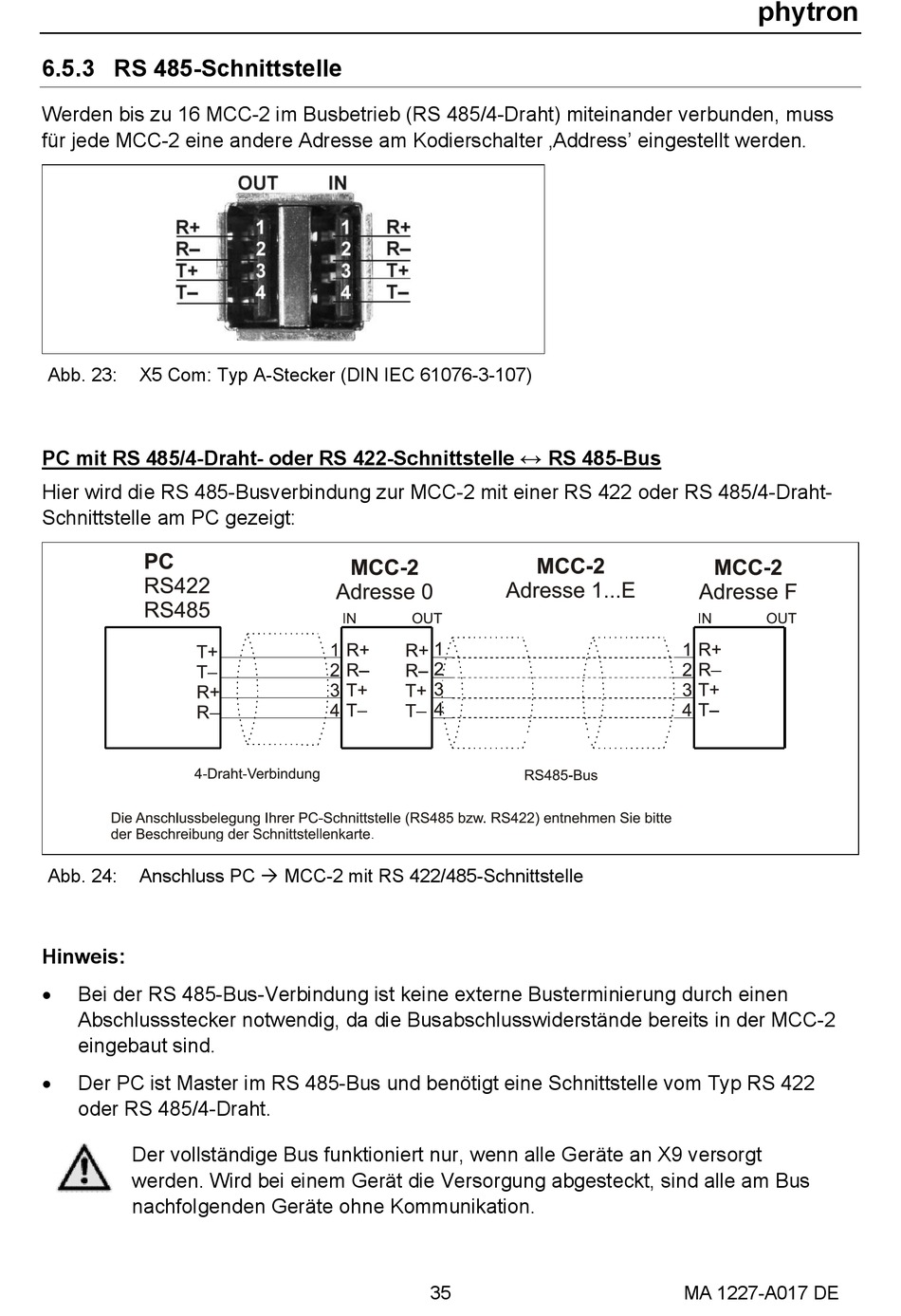

6.5.3 RS 485-Schnittstelle

Werden bis zu 16 MCC-2 im Busbetrieb (RS 485/4-Draht) miteinander verbunden, muss
für jede MCC-2 eine andere Adresse am Kodierschalter ‚Address' eingestellt werden.
Abb. 23: X5 Com: Typ A-Stecker (DIN IEC 61076-3-107)
PC mit RS 485/4-Draht- oder RS 422-Schnittstelle
Hier wird die RS 485-Busverbindung zur MCC-2 mit einer RS 422 oder RS 485/4-Draht-
Schnittstelle am PC gezeigt:
Abb. 24: Anschluss PC  MCC-2 mit RS 422/485-Schnittstelle
Hinweis:
Bei der RS 485-Bus-Verbindung ist keine externe Busterminierung durch einen

Abschlussstecker notwendig, da die Busabschlusswiderstände bereits in der MCC-2
eingebaut sind.
Der PC ist Master im RS 485-Bus und benötigt eine Schnittstelle vom Typ RS 422

oder RS 485/4-Draht.
Der vollständige Bus funktioniert nur, wenn alle Geräte an X9 versorgt
werden. Wird bei einem Gerät die Versorgung abgesteckt, sind alle am Bus
nachfolgenden Geräte ohne Kommunikation.
↔
RS 485-Bus
