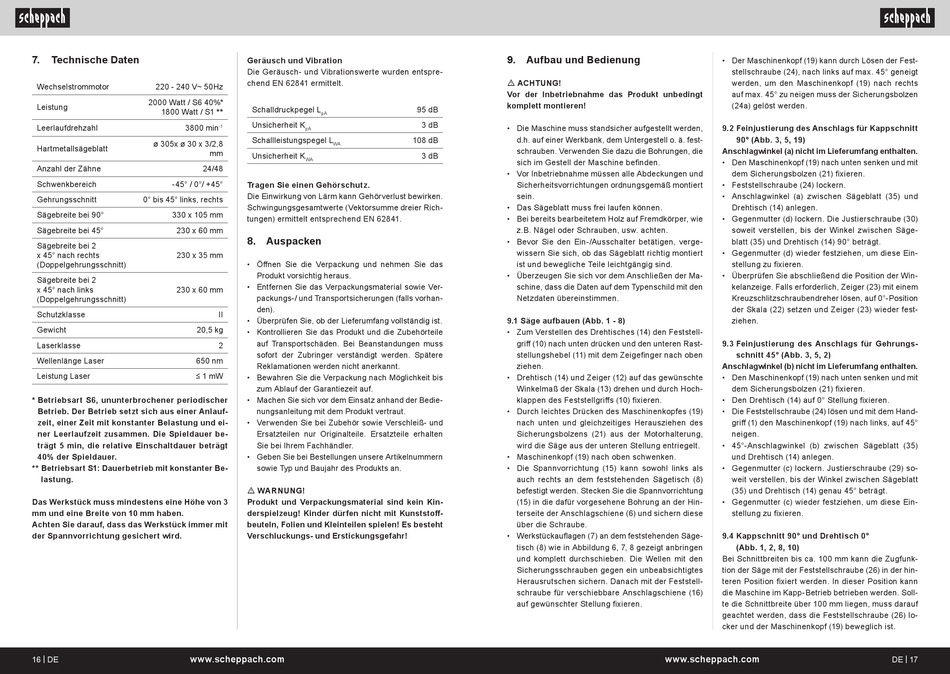

Scheppach HM140L Originalbetriebsanleitung Seite 9

7. Technische Daten
Wechselstrommotor 220 - 240 V~ 50Hz
2000 Watt / S6 40%*
Leistung
1800 Watt / S1 **
Leerlaufdrehzahl 3800 min
ø 305x ø 30 x 3/2,8
Hartmetallsägeblatt
mm
Anzahl der Zähne 24/48
Schwenkbereich -45° / 0°/ +45°
Gehrungsschnitt 0° bis 45° links, rechts
Sägebreite bei 90° 330 x 105 mm
Sägebreite bei 45° 230 x 60 mm
Sägebreite bei 2
x 45° nach rechts 230 x 35 mm
(Doppelgehrungsschnitt)
Sägebreite bei 2
x 45° nach links 230 x 60 mm
(Doppelgehrungsschnitt)
Schutzklasse
Gewicht 20,5 kg
Laserklasse
Wellenlänge Laser 650 nm
Leistung Laser ≤ 1 mW
* Betriebsart S6, ununterbrochener periodischer
Betrieb. Der Betrieb setzt sich aus einer Anlauf-
zeit, einer Zeit mit konstanter Belastung und ei-
ner Leerlaufzeit zusammen. Die Spieldauer be-
trägt 5 min, die relative Einschaltdauer beträgt
40% der Spieldauer.
** Betriebsart S1: Dauerbetrieb mit konstanter Be-
lastung.
Das Werkstück muss mindestens eine Höhe von 3
mm und eine Breite von 10 mm haben.
Achten Sie darauf, dass das Werkstück immer mit
der Spannvorrichtung gesichert wird.
16 | DE www.scheppach.com
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 62841 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
-1
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 62841.
8. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
II
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
2
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9. Aufbau und Bedienung
m ACHTUNG!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
95 dB
3 dB
• Die Maschine muss standsicher aufgestellt werden,
d.h. auf einer Werkbank, dem Untergestell o. ä. fest-
108 dB
schrauben. Verwenden Sie dazu die Bohrungen, die
3 dB
sich im Gestell der Maschine befinden.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
9.1 Säge aufbauen (Abb. 1 - 8)
• Zum Verstellen des Drehtisches (14) den Feststell-
griff (10) nach unten drücken und den unteren Rast-
stellungshebel (11) mit dem Zeigefinger nach oben
ziehen.
• Drehtisch (14) und Zeiger (12) auf das gewünschte
Winkelmaß der Skala (13) drehen und durch Hoch-
klappen des Feststellgriffs (10) fixieren.
• Durch leichtes Drücken des Maschinenkopfes (19)
nach unten und gleichzeitiges Herausziehen des
Sicherungsbolzens (21) aus der Motorhalterung,
wird die Säge aus der unteren Stellung entriegelt.
• Maschinenkopf (19) nach oben schwenken.
• Die Spannvorrichtung (15) kann sowohl links als
auch rechts an dem feststehenden Sägetisch (8)
befestigt werden. Stecken Sie die Spannvorrichtung
(15) in die dafür vorgesehene Bohrung an der Hin-
terseite der Anschlagschiene (6) und sichern diese
über die Schraube.
• Werkstückauflagen (7) an dem feststehenden Säge-
tisch (8) wie in Abbildung 6, 7, 8 gezeigt anbringen
und komplett durchschieben. Die Wellen mit den
Sicherungsschrauben gegen ein unbeabsichtigtes
Herausrutschen sichern. Danach mit der Feststell-
schraube für verschiebbare Anschlagschiene (16)
auf gewünschter Stellung fixieren.
• Der Maschinenkopf (19) kann durch Lösen der Fest-
stellschraube (24), nach links auf max. 45° geneigt
werden, um den Maschinenkopf (19) nach rechts
auf max. 45° zu neigen muss der Sicherungsbolzen
(24a) gelöst werden.
9.2 Feinjustierung des Anschlags für Kappschnitt
90° (Abb. 3, 5, 19)
Anschlagwinkel (a) nicht im Lieferumfang enthalten.
• Den Maschinenkopf (19) nach unten senken und mit
dem Sicherungsbolzen (21) fixieren.
• Feststellschraube (24) lockern.
• Anschlagwinkel (a) zwischen Sägeblatt (35) und
Drehtisch (14) anlegen.
• Gegenmutter (d) lockern. Die Justierschraube (30)
soweit verstellen, bis der Winkel zwischen Säge-
blatt (35) und Drehtisch (14) 90° beträgt.
• Gegenmutter (d) wieder festziehen, um diese Ein-
stellung zu fixieren.
• Überprüfen Sie abschließend die Position der Win-
kelanzeige. Falls erforderlich, Zeiger (23) mit einem
Kreuzschlitzschraubendreher lösen, auf 0°-Position
der Skala (22) setzen und Zeiger (23) wieder fest-
ziehen.
9.3 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 3, 5, 2)
Anschlagwinkel (b) nicht im Lieferumfang enthalten.
• Den Maschinenkopf (19) nach unten senken und mit
dem Sicherungsbolzen (21) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
• Die Feststellschraube (24) lösen und mit dem Hand-
griff (1) den Maschinenkopf (19) nach links, auf 45°
neigen.
• 45°-Anschlagwinkel (b) zwischen Sägeblatt (35)
und Drehtisch (14) anlegen.
• Gegenmutter (c) lockern. Justierschraube (29) so-
weit verstellen, bis der Winkel zwischen Sägeblatt
(35) und Drehtisch (14) genau 45° beträgt.
• Gegenmutter (c) wieder festziehen, um diese Ein-
stellung zu fixieren.
9.4 Kappschnitt 90° und Drehtisch 0°
(Abb. 1, 2, 8, 10)
Bei Schnittbreiten bis ca. 100 mm kann die Zugfunk-
tion der Säge mit der Feststellschraube (26) in der hin-
teren Position fixiert werden. In dieser Position kann
die Maschine im Kapp-Betrieb betrieben werden. Soll-
te die Schnittbreite über 100 mm liegen, muss darauf
geachtet werden, dass die Feststellschraube (26) lo-
cker und der Maschinenkopf (19) beweglich ist.
