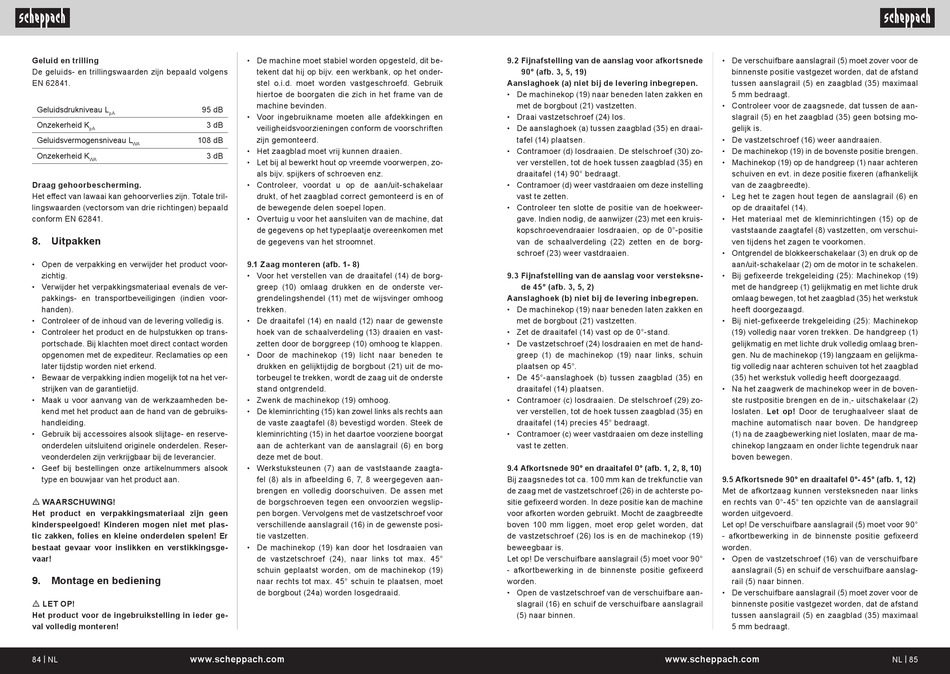

Scheppach HM140L Originalbetriebsanleitung Seite 43

Geluid en trilling
De geluids- en trillingswaarden zijn bepaald volgens
EN 62841.
Geluidsdrukniveau L 95 dB
pA
Onzekerheid K 3 dB
pA
Geluidsvermogensniveau L 108 dB
WA
Onzekerheid K 3 dB
WA
Draag gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn. Totale tril-
lingswaarden (vectorsom van drie richtingen) bepaald
conform EN 62841.
8. Uitpakken
• Open de verpakking en verwijder het product voor-
zichtig.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het product aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het product aan.
m WAARSCHUWING!
Het product en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
9. Montage en bediening
m LET OP!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
84 | NL www.scheppach.com
• De machine moet stabiel worden opgesteld, dit be-
tekent dat hij op bijv. een werkbank, op het onder-
stel o.i.d. moet worden vastgeschroefd. Gebruik
hiertoe de boorgaten die zich in het frame van de
machine bevinden.
• Voor ingebruikname moeten alle afdekkingen en
veiligheidsvoorzieningen conform de voorschriften
zijn gemonteerd.
• Het zaagblad moet vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zo-
als bijv. spijkers of schroeven enz.
• Controleer, voordat u op de aan/uit-schakelaar
drukt, of het zaagblad correct gemonteerd is en of
de bewegende delen soepel lopen.
• Overtuig u voor het aansluiten van de machine, dat
de gegevens op het typeplaatje overeenkomen met
de gegevens van het stroomnet.
9.1 Zaag monteren (afb. 1- 8)
• Voor het verstellen van de draaitafel (14) de borg-
greep (10) omlaag drukken en de onderste ver-
grendelingshendel (11) met de wijsvinger omhoog
trekken.
• De draaitafel (14) en naald (12) naar de gewenste
hoek van de schaalverdeling (13) draaien en vast-
zetten door de borggreep (10) omhoog te klappen.
• Door de machinekop (19) licht naar beneden te
drukken en gelijktijdig de borgbout (21) uit de mo-
torbeugel te trekken, wordt de zaag uit de onderste
stand ontgrendeld.
• Zwenk de machinekop (19) omhoog.
• De kleminrichting (15) kan zowel links als rechts aan
de vaste zaagtafel (8) bevestigd worden. Steek de
kleminrichting (15) in het daartoe voorziene boorgat
aan de achterkant van de aanslagrail (6) en borg
deze met de bout.
• Werkstuksteunen (7) aan de vaststaande zaagta-
fel (8) als in afbeelding 6, 7, 8 weergegeven aan-
brengen en volledig doorschuiven. De assen met
de borgschroeven tegen een onvoorzien wegslip-
pen borgen. Vervolgens met de vastzetschroef voor
verschillende aanslagrail (16) in de gewenste posi-
tie vastzetten.
• De machinekop (19) kan door het losdraaien van
de vastzetschroef (24), naar links tot max. 45°
schuin geplaatst worden, om de machinekop (19)
naar rechts tot max. 45° schuin te plaatsen, moet
de borgbout (24a) worden losgedraaid.
9.2 Fijnafstelling van de aanslag voor afkortsnede
90° (afb. 3, 5, 19)
Aanslaghoek (a) niet bij de levering inbegrepen.
• De machinekop (19) naar beneden laten zakken en
met de borgbout (21) vastzetten.
• Draai vastzetschroef (24) los.
• De aanslaghoek (a) tussen zaagblad (35) en draai-
tafel (14) plaatsen.
• Contramoer (d) losdraaien. De stelschroef (30) zo-
ver verstellen, tot de hoek tussen zaagblad (35) en
draaitafel (14) 90° bedraagt.
• Contramoer (d) weer vastdraaien om deze instelling
vast te zetten.
• Controleer ten slotte de positie van de hoekweer-
gave. Indien nodig, de aanwijzer (23) met een kruis-
kopschroevendraaier losdraaien, op de 0°-positie
van de schaalverdeling (22) zetten en de borg-
schroef (23) weer vastdraaien.
9.3 Fijnafstelling van de aanslag voor versteksne-
de 45° (afb. 3, 5, 2)
Aanslaghoek (b) niet bij de levering inbegrepen.
• De machinekop (19) naar beneden laten zakken en
met de borgbout (21) vastzetten.
• Zet de draaitafel (14) vast op de 0°-stand.
• De vastzetschroef (24) losdraaien en met de hand-
greep (1) de machinekop (19) naar links, schuin
plaatsen op 45°.
• De 45°-aanslaghoek (b) tussen zaagblad (35) en
draaitafel (14) plaatsen.
• Contramoer (c) losdraaien. De stelschroef (29) zo-
ver verstellen, tot de hoek tussen zaagblad (35) en
draaitafel (14) precies 45° bedraagt.
• Contramoer (c) weer vastdraaien om deze instelling
vast te zetten.
9.4 Afkortsnede 90° en draaitafel 0° (afb. 1, 2, 8, 10)
Bij zaagsnedes tot ca. 100 mm kan de trekfunctie van
de zaag met de vastzetschroef (26) in de achterste po-
sitie gefixeerd worden. In deze positie kan de machine
voor afkorten worden gebruikt. Mocht de zaagbreedte
boven 100 mm liggen, moet erop gelet worden, dat
de vastzetschroef (26) los is en de machinekop (19)
beweegbaar is.
Let op! De verschuifbare aanslagrail (5) moet voor 90°
- afkortbewerking in de binnenste positie gefixeerd
worden.
• Open de vastzetschroef van de verschuifbare aan-
slagrail (16) en schuif de verschuifbare aanslagrail
(5) naar binnen.
www.scheppach.com
• De verschuifbare aanslagrail (5) moet zover voor de
binnenste positie vastgezet worden, dat de afstand
tussen aanslagrail (5) en zaagblad (35) maximaal
5 mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (5) en het zaagblad (35) geen botsing mo-
gelijk is.
• De vastzetschroef (16) weer aandraaien.
• De machinekop (19) in de bovenste positie brengen.
• Machinekop (19) op de handgreep (1) naar achteren
schuiven en evt. in deze positie fixeren (afhankelijk
van de zaagbreedte).
• Leg het te zagen hout tegen de aanslagrail (6) en
op de draaitafel (14).
• Het materiaal met de kleminrichtingen (15) op de
vaststaande zaagtafel (8) vastzetten, om verschui-
ven tijdens het zagen te voorkomen.
• Ontgrendel de blokkeerschakelaar (3) en druk op de
aan/uit-schakelaar (2) om de motor in te schakelen.
• Bij gefixeerde trekgeleiding (25): Machinekop (19)
met de handgreep (1) gelijkmatig en met lichte druk
omlaag bewegen, tot het zaagblad (35) het werkstuk
heeft doorgezaagd.
• Bij niet-gefixeerde trekgeleiding (25): Machinekop
(19) volledig naar voren trekken. De handgreep (1)
gelijkmatig en met lichte druk volledig omlaag bren-
gen. Nu de machinekop (19) langzaam en gelijkma-
tig volledig naar achteren schuiven tot het zaagblad
(35) het werkstuk volledig heeft doorgezaagd.
• Na het zaagwerk de machinekop weer in de boven-
ste rustpositie brengen en de in,- uitschakelaar (2)
loslaten. Let op! Door de terughaalveer slaat de
machine automatisch naar boven. De handgreep
(1) na de zaagbewerking niet loslaten, maar de ma-
chinekop langzaam en onder lichte tegendruk naar
boven bewegen.
9.5 Afkortsnede 90° en draaitafel 0°- 45° (afb. 1, 12)
Met de afkortzaag kunnen versteksneden naar links
en rechts van 0°-45° ten opzichte van de aanslagrail
worden uitgevoerd.
Let op! De verschuifbare aanslagrail (5) moet voor 90°
- afkortbewerking in de binnenste positie gefixeerd
worden.
• Open de vastzetschroef (16) van de verschuifbare
aanslagrail (5) en schuif de verschuifbare aanslag-
rail (5) naar binnen.
• De verschuifbare aanslagrail (5) moet zover voor de
binnenste positie vastgezet worden, dat de afstand
tussen aanslagrail (5) en zaagblad (35) maximaal
5 mm bedraagt.
NL | 85
