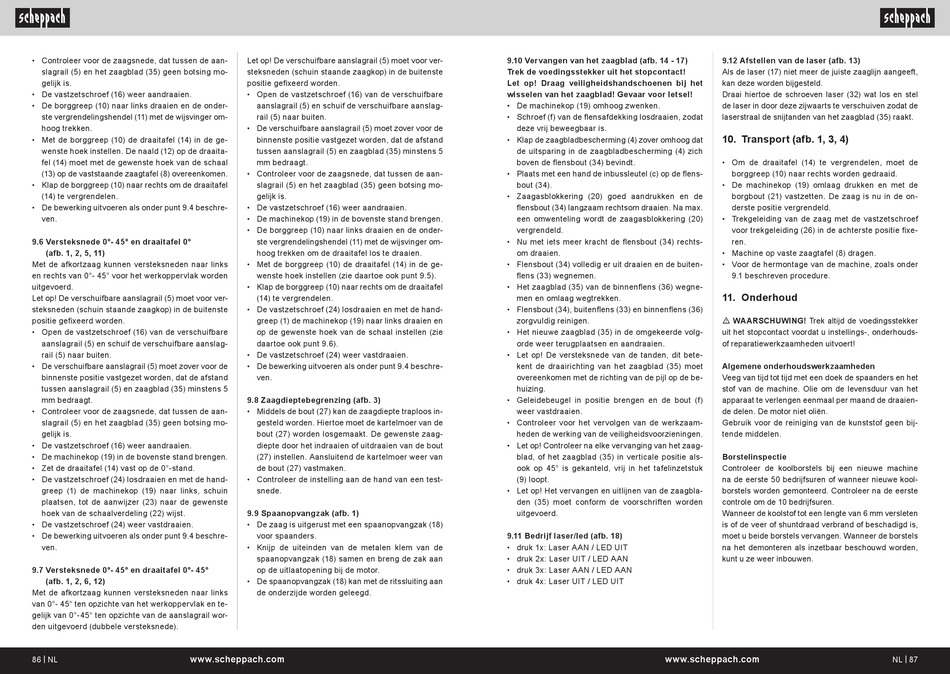

Scheppach HM140L Originalbetriebsanleitung Seite 44

• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (5) en het zaagblad (35) geen botsing mo-
gelijk is.
• De vastzetschroef (16) weer aandraaien.
• De borggreep (10) naar links draaien en de onder-
ste vergrendelingshendel (11) met de wijsvinger om-
hoog trekken.
• Met de borggreep (10) de draaitafel (14) in de ge-
wenste hoek instellen. De naald (12) op de draaita-
fel (14) moet met de gewenste hoek van de schaal
(13) op de vaststaande zaagtafel (8) overeenkomen.
• Klap de borggreep (10) naar rechts om de draaitafel
(14) te vergrendelen.
• De bewerking uitvoeren als onder punt 9.4 beschre-
ven.
9.6 Versteksnede 0°- 45° en draaitafel 0°
(afb. 1, 2, 5, 11)
Met de afkortzaag kunnen versteksneden naar links
en rechts van 0°- 45° voor het werkoppervlak worden
uitgevoerd.
Let op! De verschuifbare aanslagrail (5) moet voor ver-
steksneden (schuin staande zaagkop) in de buitenste
positie gefixeerd worden.
• Open de vastzetschroef (16) van de verschuifbare
aanslagrail (5) en schuif de verschuifbare aanslag-
rail (5) naar buiten.
• De verschuifbare aanslagrail (5) moet zover voor de
binnenste positie vastgezet worden, dat de afstand
tussen aanslagrail (5) en zaagblad (35) minstens 5
mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (5) en het zaagblad (35) geen botsing mo-
gelijk is.
• De vastzetschroef (16) weer aandraaien.
• De machinekop (19) in de bovenste stand brengen.
• Zet de draaitafel (14) vast op de 0°-stand.
• De vastzetschroef (24) losdraaien en met de hand-
greep (1) de machinekop (19) naar links, schuin
plaatsen, tot de aanwijzer (23) naar de gewenste
hoek van de schaalverdeling (22) wijst.
• De vastzetschroef (24) weer vastdraaien.
• De bewerking uitvoeren als onder punt 9.4 beschre-
ven.
9.7 Versteksnede 0°- 45° en draaitafel 0°- 45°
(afb. 1, 2, 6, 12)
Met de afkortzaag kunnen versteksneden naar links
van 0°- 45° ten opzichte van het werkoppervlak en te-
gelijk van 0°-45° ten opzichte van de aanslagrail wor-
den uitgevoerd (dubbele versteksnede).
86 | NL www.scheppach.com
Let op! De verschuifbare aanslagrail (5) moet voor ver-
steksneden (schuin staande zaagkop) in de buitenste
positie gefixeerd worden.
• Open de vastzetschroef (16) van de verschuifbare
aanslagrail (5) en schuif de verschuifbare aanslag-
rail (5) naar buiten.
• De verschuifbare aanslagrail (5) moet zover voor de
binnenste positie vastgezet worden, dat de afstand
tussen aanslagrail (5) en zaagblad (35) minstens 5
mm bedraagt.
• Controleer voor de zaagsnede, dat tussen de aan-
slagrail (5) en het zaagblad (35) geen botsing mo-
gelijk is.
• De vastzetschroef (16) weer aandraaien.
• De machinekop (19) in de bovenste stand brengen.
• De borggreep (10) naar links draaien en de onder-
ste vergrendelingshendel (11) met de wijsvinger om-
hoog trekken om de draaitafel los te draaien.
• Met de borggreep (10) de draaitafel (14) in de ge-
wenste hoek instellen (zie daartoe ook punt 9.5).
• Klap de borggreep (10) naar rechts om de draaitafel
(14) te vergrendelen.
• De vastzetschroef (24) losdraaien en met de hand-
greep (1) de machinekop (19) naar links draaien en
op de gewenste hoek van de schaal instellen (zie
daartoe ook punt 9.6).
• De vastzetschroef (24) weer vastdraaien.
• De bewerking uitvoeren als onder punt 9.4 beschre-
ven.
9.8 Zaagdieptebegrenzing (afb. 3)
• Middels de bout (27) kan de zaagdiepte traploos in-
gesteld worden. Hiertoe moet de kartelmoer van de
bout (27) worden losgemaakt. De gewenste zaag-
diepte door het indraaien of uitdraaien van de bout
(27) instellen. Aansluitend de kartelmoer weer van
de bout (27) vastmaken.
• Controleer de instelling aan de hand van een test-
snede.
9.9 Spaanopvangzak (afb. 1)
• De zaag is uitgerust met een spaanopvangzak (18)
voor spaanders.
• Knijp de uiteinden van de metalen klem van de
spaanopvangzak (18) samen en breng de zak aan
op de uitlaatopening bij de motor.
• De spaanopvangzak (18) kan met de ritssluiting aan
de onderzijde worden geleegd.
9.10 Vervangen van het zaagblad (afb. 14 - 17)
Trek de voedingsstekker uit het stopcontact!
Let op! Draag veiligheidshandschoenen bij het
wisselen van het zaagblad! Gevaar voor letsel!
• De machinekop (19) omhoog zwenken.
• Schroef (f) van de flensafdekking losdraaien, zodat
deze vrij beweegbaar is.
• Klap de zaagbladbescherming (4) zover omhoog dat
de uitsparing in de zaagbladbescherming (4) zich
boven de flensbout (34) bevindt.
• Plaats met een hand de inbussleutel (c) op de flens-
bout (34).
• Zaagasblokkering (20) goed aandrukken en de
flensbout (34) langzaam rechtsom draaien. Na max.
een omwenteling wordt de zaagasblokkering (20)
vergrendeld.
• Nu met iets meer kracht de flensbout (34) rechts-
om draaien.
• Flensbout (34) volledig er uit draaien en de buiten-
flens (33) wegnemen.
• Het zaagblad (35) van de binnenflens (36) wegne-
men en omlaag wegtrekken.
• Flensbout (34), buitenflens (33) en binnenflens (36)
zorgvuldig reinigen.
• Het nieuwe zaagblad (35) in de omgekeerde volg-
orde weer terugplaatsen en aandraaien.
• Let op! De versteksnede van de tanden, dit bete-
kent de draairichting van het zaagblad (35) moet
overeenkomen met de richting van de pijl op de be-
huizing.
• Geleidebeugel in positie brengen en de bout (f)
weer vastdraaien.
• Controleer voor het vervolgen van de werkzaam-
heden de werking van de veiligheidsvoorzieningen.
• Let op! Controleer na elke vervanging van het zaag-
blad, of het zaagblad (35) in verticale positie als-
ook op 45° is gekanteld, vrij in het tafelinzetstuk
(9) loopt.
• Let op! Het vervangen en uitlijnen van de zaagbla-
den (35) moet conform de voorschriften worden
uitgevoerd.
9.11 Bedrijf laser/led (afb. 18)
• druk 1x: Laser AAN / LED UIT
• druk 2x: Laser UIT / LED AAN
• druk 3x: Laser AAN / LED AAN
• druk 4x: Laser UIT / LED UIT
www.scheppach.com
9.12 Afstellen van de laser (afb. 13)
Als de laser (17) niet meer de juiste zaaglijn aangeeft,
kan deze worden bijgesteld.
Draai hiertoe de schroeven laser (32) wat los en stel
de laser in door deze zijwaarts te verschuiven zodat de
laserstraal de snijtanden van het zaagblad (35) raakt.
10. Transport (afb. 1, 3, 4)
• Om de draaitafel (14) te vergrendelen, moet de
borggreep (10) naar rechts worden gedraaid.
• De machinekop (19) omlaag drukken en met de
borgbout (21) vastzetten. De zaag is nu in de on-
derste positie vergrendeld.
• Trekgeleiding van de zaag met de vastzetschroef
voor trekgeleiding (26) in de achterste positie fixe-
ren.
• Machine op vaste zaagtafel (8) dragen.
• Voor de hermontage van de machine, zoals onder
9.1 beschreven procedure.
11. Onderhoud
m WAARSCHUWING! Trek altijd de voedingsstekker
uit het stopcontact voordat u instellings-, onderhouds-
of reparatiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
Veeg van tijd tot tijd met een doek de spaanders en het
stof van de machine. Olie om de levensduur van het
apparaat te verlengen eenmaal per maand de draaien-
de delen. De motor niet oliën.
Gebruik voor de reiniging van de kunststof geen bij-
tende middelen.
Borstelinspectie
Controleer de koolborstels bij een nieuwe machine
na de eerste 50 bedrijfsuren of wanneer nieuwe kool-
borstels worden gemonteerd. Controleer na de eerste
controle om de 10 bedrijfsuren.
Wanneer de koolstof tot een lengte van 6 mm versleten
is of de veer of shuntdraad verbrand of beschadigd is,
moet u beide borstels vervangen. Wanneer de borstels
na het demonteren als inzetbaar beschouwd worden,
kunt u ze weer inbouwen.
