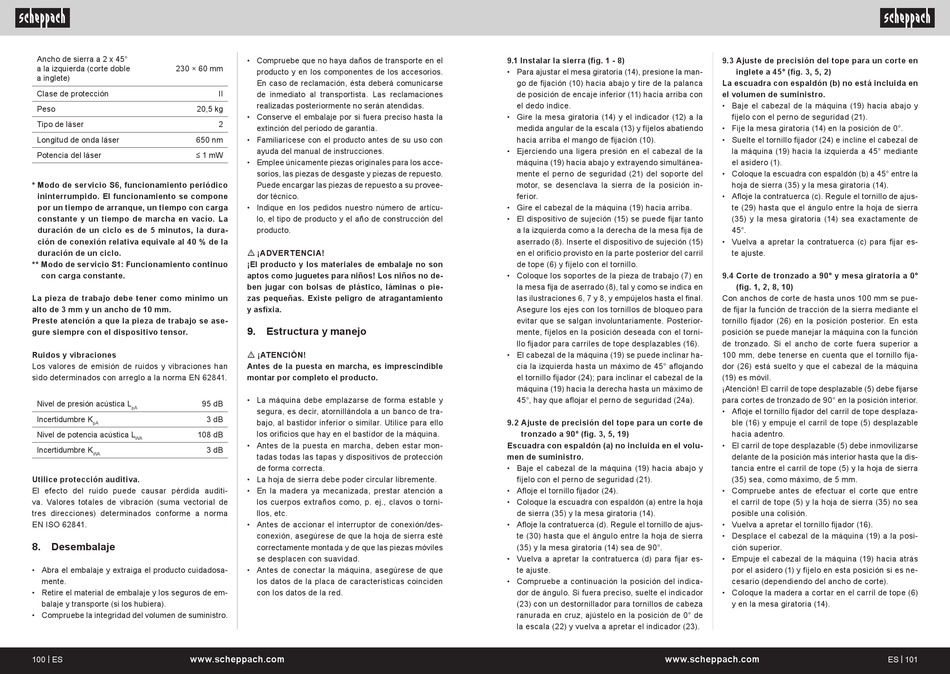

Ancho de sierra a 2 x 45°
a la izquierda (corte doble 230 × 60 mm
a inglete)
Clase de protección
Peso 20,5 kg
Tipo de láser
Longitud de onda láser 650 nm
Potencia del láser ≤ 1 mW
* Modo de servicio S6, funcionamiento periódico
ininterrumpido. El funcionamiento se compone
por un tiempo de arranque, un tiempo con carga
constante y un tiempo de marcha en vacío. La
duración de un ciclo es de 5 minutos, la dura-
ción de conexión relativa equivale al 40 % de la
duración de un ciclo.
** Modo de servicio S1: Funcionamiento continuo
con carga constante.
La pieza de trabajo debe tener como mínimo un
alto de 3 mm y un ancho de 10 mm.
Preste atención a que la pieza de trabajo se ase-
gure siempre con el dispositivo tensor.
Ruidos y vibraciones
Los valores de emisión de ruidos y vibraciones han
sido determinados con arreglo a la norma EN 62841.
Nivel de presión acústica L 95 dB
pA
Incertidumbre K 3 dB
pA
Nivel de potencia acústica L 108 dB
WA
Incertidumbre K 3 dB
WA
Utilice protección auditiva.
El efecto del ruido puede causar pérdida auditi-
va. Valores totales de vibración (suma vectorial de
tres direcciones) determinados conforme a norma
EN ISO 62841.
8. Desembalaje
• Abra el embalaje y extraiga el producto cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
100 | ES www.scheppach.com
• Compruebe que no haya daños de transporte en el
producto y en los componentes de los accesorios.
En caso de reclamación, ésta deberá comunicarse
II
de inmediato al transportista. Las reclamaciones
realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
2
extinción del período de garantía.
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de producto y el año de construcción del
producto.
m ¡ADVERTENCIA!
¡El producto y los materiales de embalaje no son
aptos como juguetes para niños! Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas. Existe peligro de atragantamiento
y asfixia.
9. Estructura y manejo
m ¡ATENCIÓN!
Antes de la puesta en marcha, es imprescindible
montar por completo el producto.
• La máquina debe emplazarse de forma estable y
segura, es decir, atornillándola a un banco de tra-
bajo, al bastidor inferior o similar. Utilice para ello
los orificios que hay en el bastidor de la máquina.
• Antes de la puesta en marcha, deben estar mon-
tadas todas las tapas y dispositivos de protección
de forma correcta.
• La hoja de sierra debe poder circular libremente.
• En la madera ya mecanizada, prestar atención a
los cuerpos extraños como, p. ej., clavos o torni-
llos, etc.
• Antes de accionar el interruptor de conexión/des-
conexión, asegúrese de que la hoja de sierra esté
correctamente montada y de que las piezas móviles
se desplacen con suavidad.
• Antes de conectar la máquina, asegúrese de que
los datos de la placa de características coinciden
con los datos de la red.
9.1 Instalar la sierra (fig. 1 - 8)
• Para ajustar el mesa giratoria (14), presione la man-
go de fijación (10) hacia abajo y tire de la palanca
de posición de encaje inferior (11) hacia arriba con
el dedo índice.
• Gire la mesa giratoria (14) y el indicador (12) a la
medida angular de la escala (13) y fíjelos abatiendo
hacia arriba el mango de fijación (10).
• Ejerciendo una ligera presión en el cabezal de la
máquina (19) hacia abajo y extrayendo simultánea-
mente el perno de seguridad (21) del soporte del
motor, se desenclava la sierra de la posición in-
ferior.
• Gire el cabezal de la máquina (19) hacia arriba.
• El dispositivo de sujeción (15) se puede fijar tanto
a la izquierda como a la derecha de la mesa fija de
aserrado (8). Inserte el dispositivo de sujeción (15)
en el orificio provisto en la parte posterior del carril
de tope (6) y fíjelo con el tornillo.
• Coloque los soportes de la pieza de trabajo (7) en
la mesa fija de aserrado (8), tal y como se indica en
las ilustraciones 6, 7 y 8, y empújelos hasta el final.
Asegure los ejes con los tornillos de bloqueo para
evitar que se salgan involuntariamente. Posterior-
mente, fíjelos en la posición deseada con el torni-
llo fijador para carriles de tope desplazables (16).
• El cabezal de la máquina (19) se puede inclinar ha-
cia la izquierda hasta un máximo de 45° aflojando
el tornillo fijador (24); para inclinar el cabezal de la
máquina (19) hacia la derecha hasta un máximo de
45°, hay que aflojar el perno de seguridad (24a).
9.2 Ajuste de precisión del tope para un corte de
tronzado a 90° (fig. 3, 5, 19)
Escuadra con espaldón (a) no incluida en el volu-
men de suministro.
• Baje el cabezal de la máquina (19) hacia abajo y
fíjelo con el perno de seguridad (21).
• Afloje el tornillo fijador (24).
• Coloque la escuadra con espaldón (a) entre la hoja
de sierra (35) y la mesa giratoria (14).
• Afloje la contratuerca (d). Regule el tornillo de ajus-
te (30) hasta que el ángulo entre la hoja de sierra
(35) y la mesa giratoria (14) sea de 90°.
• Vuelva a apretar la contratuerca (d) para fijar es-
te ajuste.
• Compruebe a continuación la posición del indica-
dor de ángulo. Si fuera preciso, suelte el indicador
(23) con un destornillador para tornillos de cabeza
ranurada en cruz, ajústelo en la posición de 0° de
la escala (22) y vuelva a apretar el indicador (23).
www.scheppach.com
9.3 Ajuste de precisión del tope para un corte en
inglete a 45° (fig. 3, 5, 2)
La escuadra con espaldón (b) no está incluida en
el volumen de suministro.
• Baje el cabezal de la máquina (19) hacia abajo y
fíjelo con el perno de seguridad (21).
• Fije la mesa giratoria (14) en la posición de 0°.
• Suelte el tornillo fijador (24) e incline el cabezal de
la máquina (19) hacia la izquierda a 45° mediante
el asidero (1).
• Coloque la escuadra con espaldón (b) a 45° entre la
hoja de sierra (35) y la mesa giratoria (14).
• Afloje la contratuerca (c). Regule el tornillo de ajus-
te (29) hasta que el ángulo entre la hoja de sierra
(35) y la mesa giratoria (14) sea exactamente de
45°.
• Vuelva a apretar la contratuerca (c) para fijar es-
te ajuste.
9.4 Corte de tronzado a 90° y mesa giratoria a 0°
(fig. 1, 2, 8, 10)
Con anchos de corte de hasta unos 100 mm se pue-
de fijar la función de tracción de la sierra mediante el
tornillo fijador (26) en la posición posterior. En esta
posición se puede manejar la máquina con la función
de tronzado. Si el ancho de corte fuera superior a
100 mm, debe tenerse en cuenta que el tornillo fija-
dor (26) está suelto y que el cabezal de la máquina
(19) es móvil.
¡Atención! El carril de tope desplazable (5) debe fijarse
para cortes de tronzado de 90° en la posición interior.
• Afloje el tornillo fijador del carril de tope desplaza-
ble (16) y empuje el carril de tope (5) desplazable
hacia adentro.
• El carril de tope desplazable (5) debe inmovilizarse
delante de la posición más interior hasta que la dis-
tancia entre el carril de tope (5) y la hoja de sierra
(35) sea, como máximo, de 5 mm.
• Compruebe antes de efectuar el corte que entre
el carril de tope (5) y la hoja de sierra (35) no sea
posible una colisión.
• Vuelva a apretar el tornillo fijador (16).
• Desplace el cabezal de la máquina (19) a la posi-
ción superior.
• Empuje el cabezal de la máquina (19) hacia atrás
por el asidero (1) y fíjelo en esta posición si es ne-
cesario (dependiendo del ancho de corte).
• Coloque la madera a cortar en el carril de tope (6)
y en la mesa giratoria (14).
