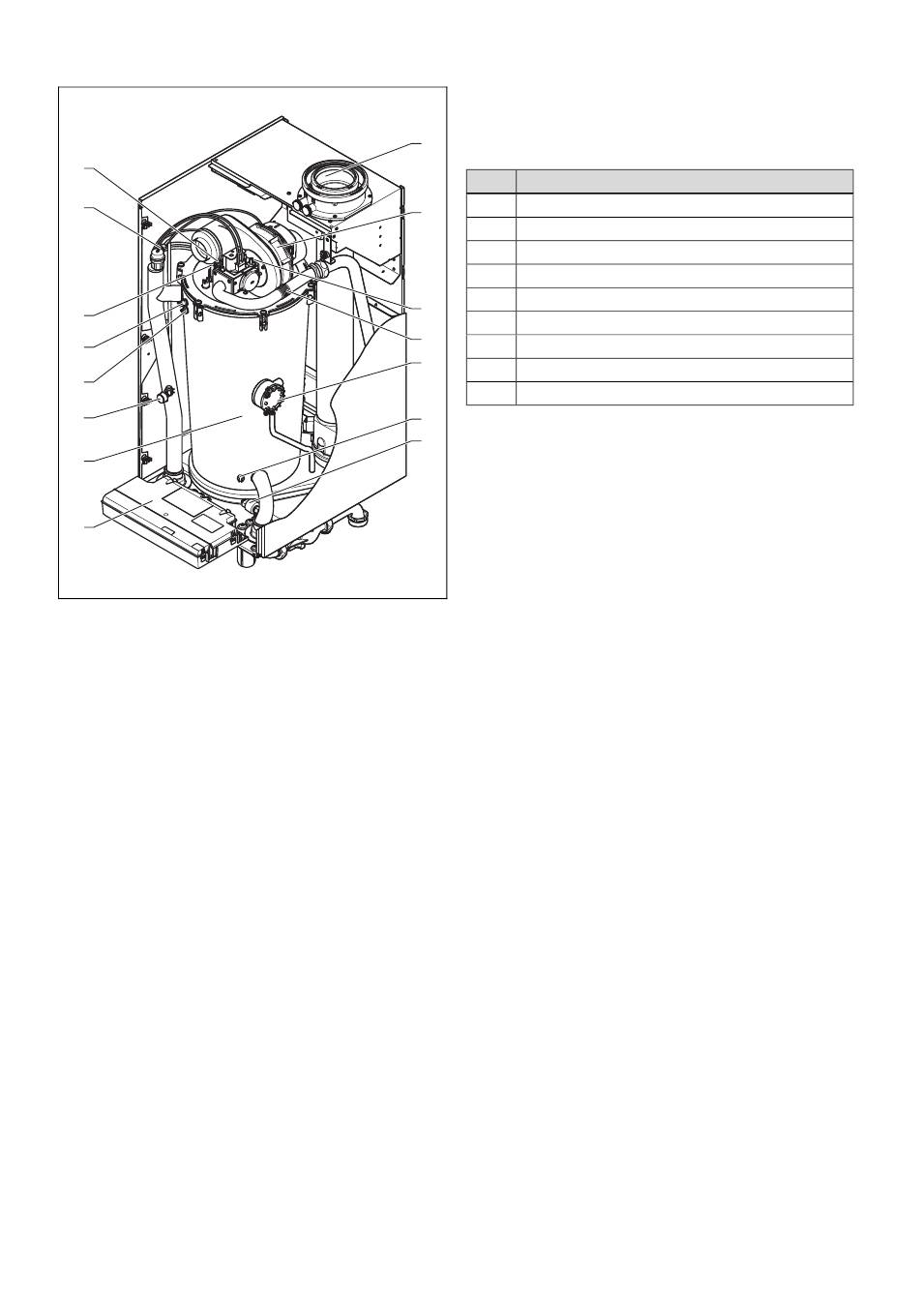

3.3.2 Funktionselemente (1006/5‑5 und 1206/5‑5)
15
14
13
12
11
10
9
8
1 Anschluss für Luft-/Abgas-
führung
2 Gebläse
3 Gasarmatur
4 Zuluftsammler
5 Abgasdruckdose
6 Rücklauftemperaturfühler
7 Wasserdrucksensor
8 Elektronikbox
4 Montage
4.1 Produkt auspacken
1. Öffnen Sie den Karton, indem Sie an dem Abreissfaden
ziehen.
2. Nehmen Sie das Produkt aus der Kartonverpackung.
3. Entfernen Sie die Schutzfolien von allen Teilen des
Produkts.
4. Stellen Sie das Produkt senkrecht auf das Fußpolster.
0020107252_06 ecoTEC plus Installations- und Wartungsanleitung
1
2
3
4
5
6
7
9 Integral-Kondensations-
Wärmetauscher
10 Manometer
11 Vorlauftemperaturfühler
12 Sicherheitstemperatur-
begrenzer
13 Zündelektrode
14 Schnellentlüfter
15 Überwachungselektrode
4.2 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
4.2.1 Lieferumfang
Menge Bezeichnung
1 Gerätehalter
Wärmeerzeuger
1
Kondensatsiphon
1
1 Kondensatablaufschlauch
1 Montageschablone
Beipack Dokumentation
1
1 Beipack Gerätebefestigung
Beutel mit Kleinteilen
1
1 Gasanschlussstück
Montage 4
