5. Stellen Sie sicher, dass die Isolierung der inneren
Adern während des Entmantelns der äußeren Hülle
nicht beschädigt wird.
6. Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
7. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
8. Schrauben Sie den jeweiligen ProE-Stecker an die An-
schlussleitung.
9. Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des ProE-Steckers stecken. Bessern
Sie ggf. nach.
10. Stecken Sie den ProE-Stecker in den dazugehörigen
Steckplatz der Leiterplatte.
11. Sichern Sie das Kabel mit den Zugentlastungen in der
Elektronikbox.

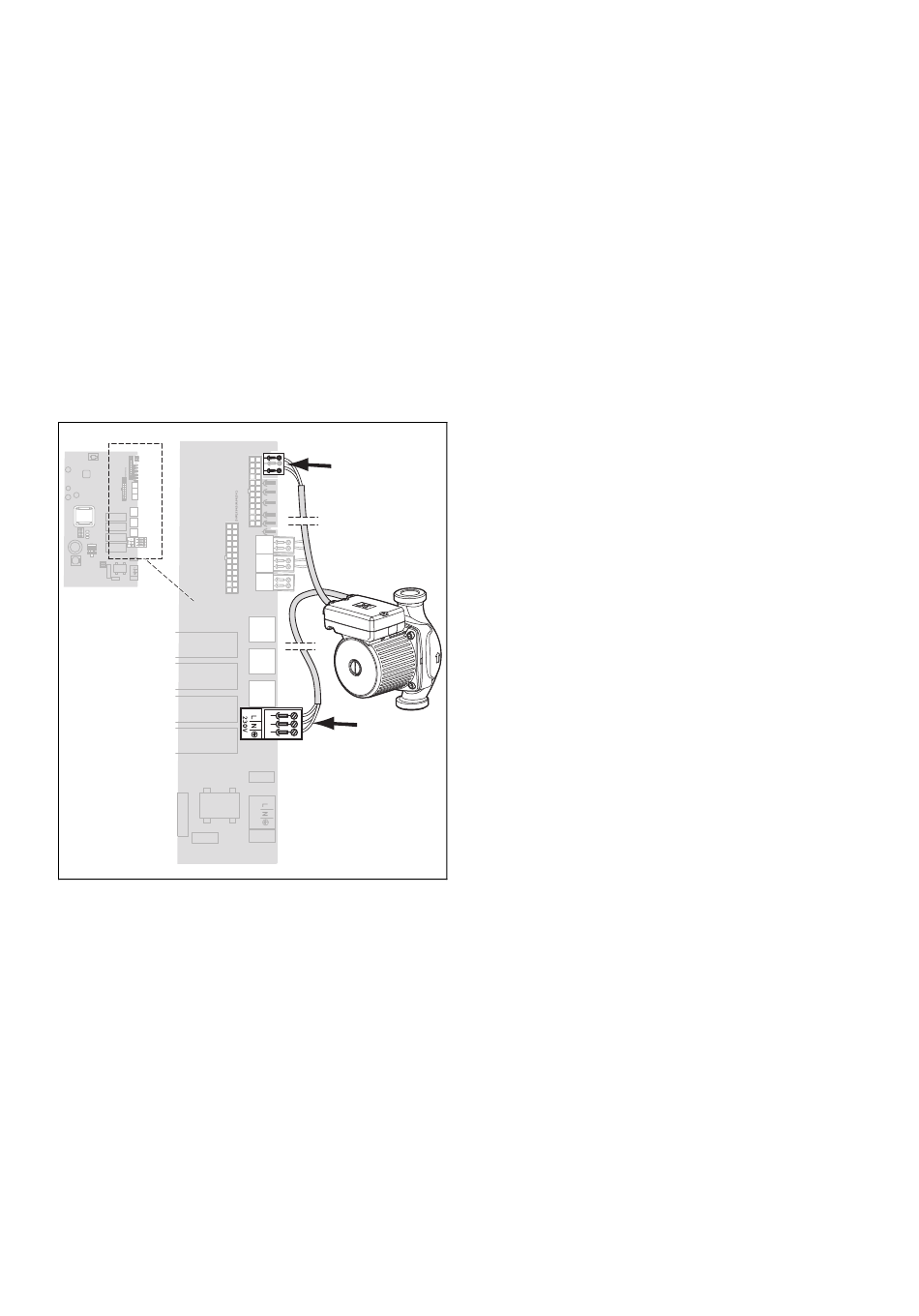

5.5.4 Pumpengruppe anschließen
1. Öffnen Sie die Elektronikbox. (→ Seite 16)
2. Nehmen Sie die Verdrahtung vor. (→ Seite 16)
3. Verwenden Sie die beigepackten Zugentlastungen.
4. Stecken Sie den ProE-Stecker des Stromversorgungs-
kabels auf den Steckplatz X18.
5. Stecken Sie den ProE-Stecker des Steuerkabels auf
den Steckplatz X22.
6. Schließen Sie die Elektronikbox. (→ Seite 16)
5.5.5 Regler montieren
▶ Montieren Sie bei Bedarf den Regler.
0020107252_06 ecoTEC plus Installations- und Wartungsanleitung
X22
X18
230 V
5.5.6 Regler an die Elektronik anschließen
1. Öffnen Sie die Elektronikbox. (→ Seite 16)
2. Nehmen Sie die Verdrahtung vor. (→ Seite 16)
3. Wenn Sie einen witterungsgeführten Regler oder
Raumthermostat über eBUS an das Produkt anschlie-
ßen, dann brücken Sie den Eingang 24 V = RT (X100
oder X106), falls keine Brücke vorhanden ist.
4. Wenn Sie einen Niederspannungsregler (24 V) ver-
wenden, dann schließen Sie ihn anstelle der Brücke
24 V = RT (X100 oder X106) an.
5. Wenn Sie einen Maximalthermostaten (Anlegether-
mostaten) für Fußbodenheizungen anschließen, dann
schließen Sie ihn anstelle der Brücke (Burner off) am
ProE-Stecker an.
6. Schließen Sie die Elektronikbox. (→ Seite 16)
7. Um Pumpenbetriebsart Komfort (weiterlaufende
Pumpe) für Mehrkreis-Regler zu erreichen, stellen
Sie D.018 Pumpenbetriebsart (→ Seite 24) von Eco
(intermittierende Pumpe) auf Komfort.
8. Wenn eine Systemtrennung installiert ist, dann stellen
Sie Pumpe auf Komfort D.018 und die Pumpenleistung
auf mind. 4 (85%), D.014. Dies gilt auch für die Installa-
tion in Kaskade.
5.5.7 Zusätzliche Komponenten anschließen
Mit Hilfe des Multifunktionsmoduls können Sie zwei zusätz-
liche Komponenten ansteuern.
Sie können folgende Komponenten auswählen:
–
Zirkulationspumpe
–
Externe Pumpe
–
Speicherladepumpe
–
Dunstabzugshaube
–
Externes Magnetventil
–
Externe Störmeldung
–
Solarpumpe (nicht aktiv)
–
Fernbedienung eBUS (nicht aktiv)
–
Legionellenschutzpumpe (nicht aktiv)
–
Solarventil (nicht aktiv).
5.5.7.1 VR 40 (Multifunktionsmodul 2 aus 7) nutzen
1. Montieren Sie die Komponenten entsprechend der je-
weiligen Anleitung.
2. Wählen Sie für die Ansteuerung des Relais 1 auf dem
Multifunktionsmodul D.027 (→ Seite 24).
3. Wählen Sie für die Ansteuerung des Relais 2 auf dem
Multifunktionsmodul D.028 (→ Seite 24).
5.5.7.2 Motorische Abgasklappe verwenden
Für den Betrieb in Kaskade müssen Sie für jedes Produkt
eine motorische Abgasklappe vorsehen, welche über das
Multifunktionsmodul VR 40 angesteuert wird. Auf die Abgas-
klappe kann verzichtet werden, wenn sichergestellt ist, dass
die Abgasanlage vollständig im Unterdruck betrieben wird. In
der Installationsanleitung des VR 40 ist beschrieben, wie die
Abgasklappe aktiviert wird.
