Bedingungen: Gasanschlussdruck nicht im zulässigen Bereich
Vorsicht!
Risiko von Sachschäden und Betriebs-
störungen durch falschen Gasanschluss-
druck!
Wenn der Gasanschlussdruck außerhalb
des zulässigen Bereichs liegt, dann kann
dies zu Störungen im Betrieb und zu Be-
schädigungen des Produkts führen.
▶ Nehmen Sie keine Einstellungen am Pro-
dukt vor.
▶ Prüfen Sie die Gasinstallation.
▶ Nehmen Sie das Produkt nicht in Betrieb.
▶ Wenn Sie den Fehler nicht beheben können, dann ver-
ständigen Sie das Gasversorgungsunternehmen.
▶
Schließen Sie den Gasabsperrhahn.

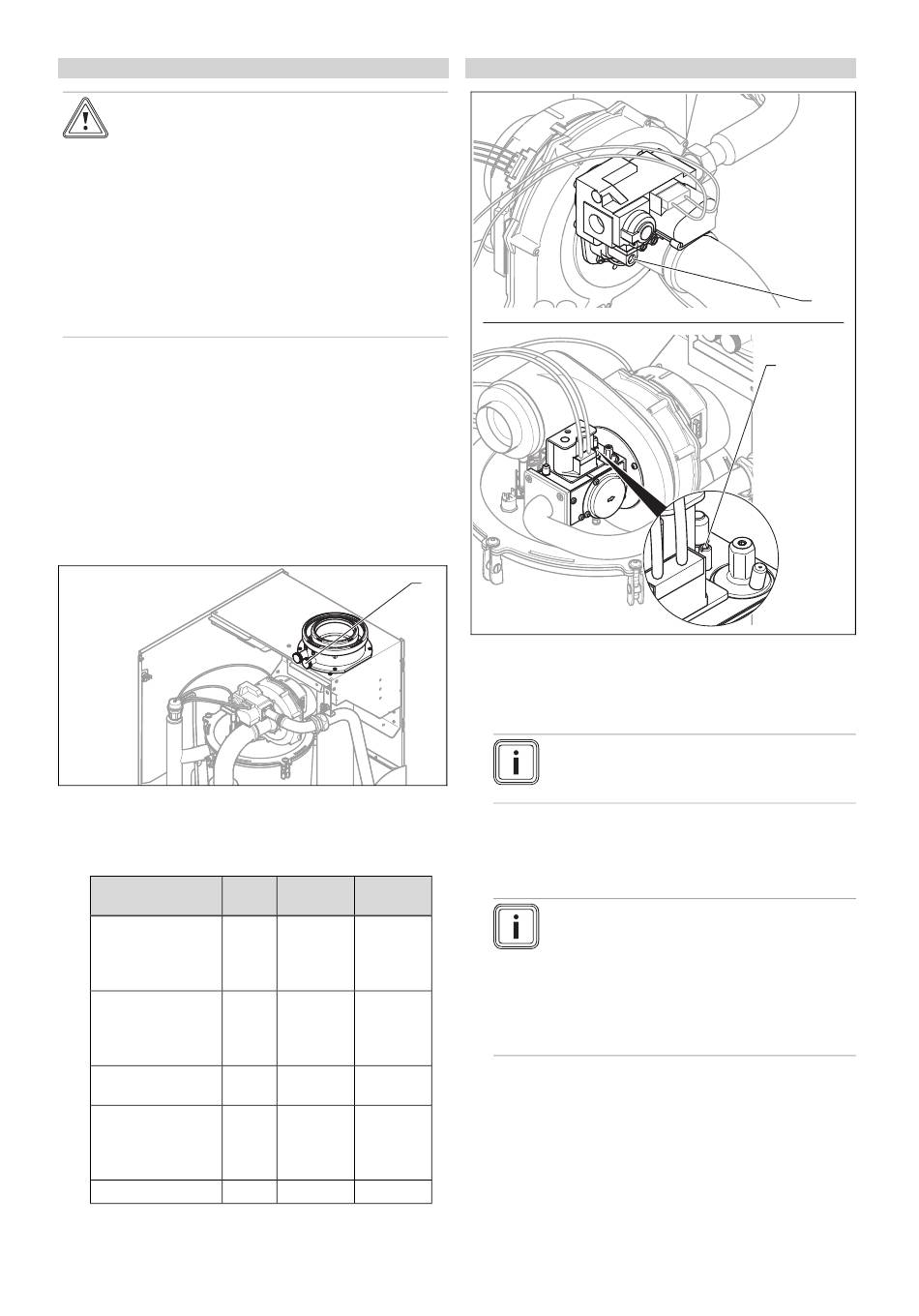

7.14.3 CO₂-Gehalt prüfen und ggf. einstellen
(Luftzahleinstellung)
1. Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
2. Warten Sie mindestens 5 Minuten, bis das Produkt Be-
triebstemperatur erreicht hat.
3. Messen Sie den CO₂- und CO-Gehalt am Abgasmess-
stutzen (1).
4. Vergleichen Sie die Messwerte mit den entsprechenden
Werten in der Tabelle.
Einstellwerte Ein-
heit
CO₂ nach 5 min
Volllast-Betrieb
Vol.–%
mit geschlossener
Frontverkleidung
CO₂ nach 5 min
Volllast-Betrieb mit
Vol.–%
abgenommener
Frontverkleidung
Eingestellt für
kWh/m³
Wobbe-Index W
s
O₂ nach 5 min
Volllast-Betrieb
Vol.–%
mit geschlossener
Frontverkleidung
CO-Gehalt
0020107252_06 ecoTEC plus Installations- und Wartungsanleitung
Erdgas Erdgas
G 20 G 25
9,0 ±1,0 9,0 ±1,0
8,8 ±1,0 8,8 ±1,0
15,0 12,4
4,89 ±1,80 4,89 ±1,80
≤ 250 ≤ 250
ppm
Bedingungen: Einstellung des CO₂-Gehalts erforderlich
1
▶ Durchstoßen Sie den Siegelaufkleber.
▶ Stellen Sie den CO₂-Gehalt (Wert mit abgenommener
Frontverkleidung) ein, indem Sie die Schraube (1) dre-
hen.
Hinweis
Drehung nach links: höherer CO₂-Gehalt
Drehung nach rechts: geringerer CO₂-Gehalt
▶ Verstellen Sie nur in Schritten von 1/8 Umdrehung und
warten Sie nach jeder Verstellung ca. 1 Minute, bis sich
der Wert stabilisiert hat.
Hinweis
Beim VC DE 1006/5-5 und beim VC DE
1206/5-5 ändert sich nach Änderung der
Drehrichtung der Einstellschraube der
CO₂-Gehalt erst nach ca. 1 Umdrehung
(Überwindung der Einstellhysterese).
Die Einstellschraube darf nur geringfügig aus
dem Gehäuse herausschauen.
▶
Nachdem Sie die Einstellungen vorgenommen haben,
wählen Sie (Abbruch).
▶ Wenn eine Einstellung im vorgegebenen Einstellbereich
nicht möglich ist, dann dürfen Sie das Produkt nicht in
Betrieb nehmen.
▶
Benachrichtigen Sie in diesem Fall den Werkskunden-
dienst.
▶ Montieren Sie die Frontverkleidung. (→ Seite 11)
Inbetriebnahme 7
806/5-5
1
1
1006/5-5
1206/5-5
