7 Inbetriebnahme
1
2

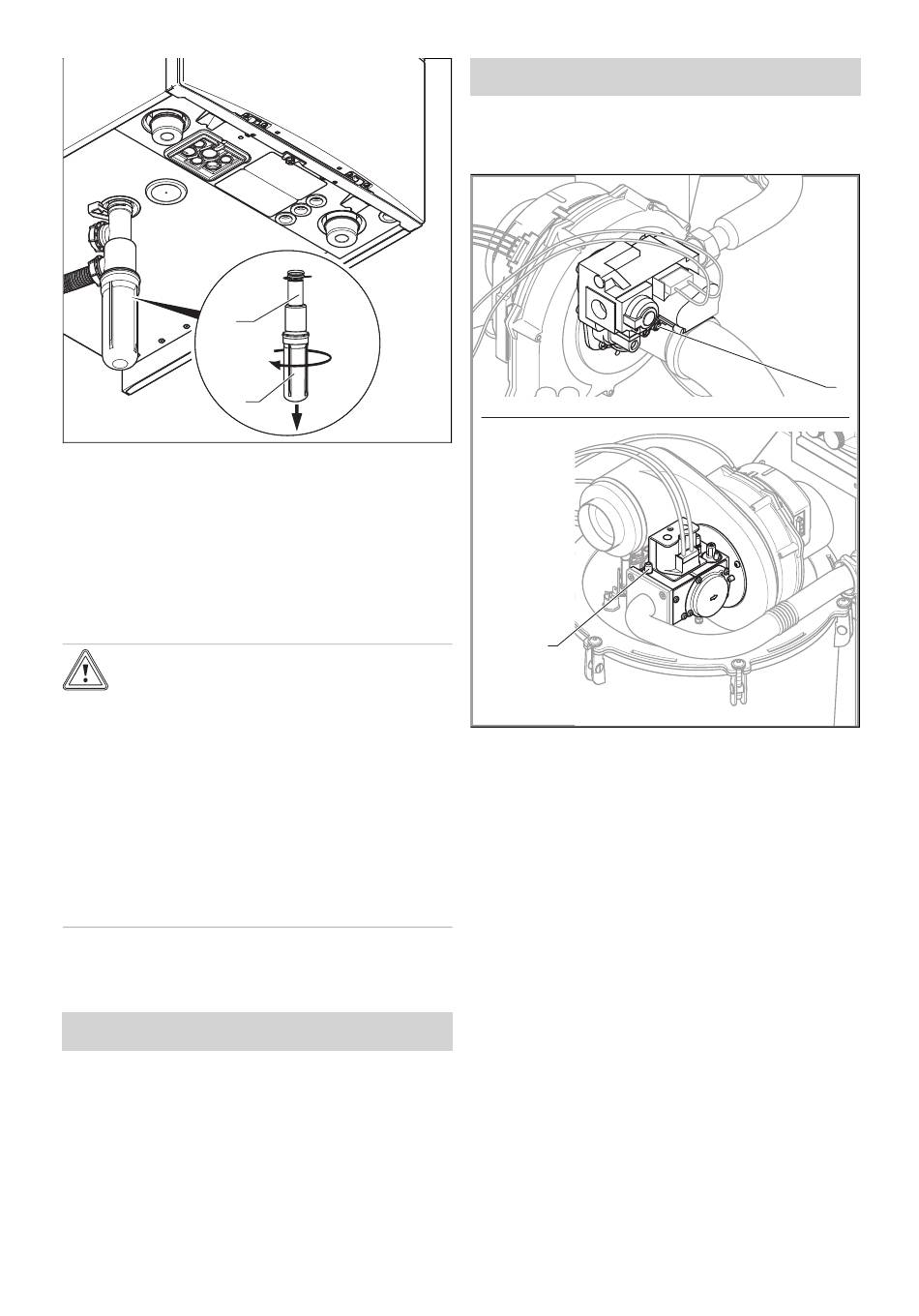

1. Nehmen Sie das Siphon-Unterteil (2) ab, indem Sie es
vom Kondensatsiphon (1) abschrauben.
2. Füllen Sie das Siphon-Unterteil bis 10 mm unterhalb
der Oberkante mit Wasser.
3. Befestigen Sie das Siphon-Unterteil wieder korrekt am
Kondensatsiphon.
7.14 Gaseinstellung prüfen und anpassen
7.14.1 Werksseitige Einstellung prüfen
Vorsicht!
Funktionsstörungen oder Verkürzung der
Lebensdauer des Produkts durch falsch
eingestellte Gasgruppe!
Wenn die Produktausführung nicht der örtlich
vorhandenen Gasgruppe entspricht, wird es
zu Fehlfunktionen kommen oder Sie werden
vorzeitig Komponenten des Produkts austau-
schen müssen.
▶ Bevor Sie das Produkt in Betrieb nehmen,
vergleichen Sie die Angaben zur Gas-
gruppe auf dem Typenschild mit der Gas-
gruppe, die am Aufstellort zur Verfügung
steht.
Die Verbrennung des Produkts wurde im Werk geprüft und
für den Betrieb mit der Gasgruppe, die auf dem Typenschild
festgelegt ist, voreingestellt.
Bedingungen: Die Ausführung des Produkts entspricht nicht der ört-
lichen Gasgruppe
Wenn das Produkt mit Flüssiggas betrieben werden soll,
dann nehmen Sie das Produkt nicht in Betrieb.
Eine Gasumstellung darf nur der Vaillant Kundendienst bzw.
der Hersteller des Produkts vornehmen.
▶ Benachrichtigen Sie zur Gasumstellung den Vaillant Kun-
dendienst oder den Hersteller des Produkts.
22
Bedingungen: Die Ausführung des Produkts entspricht der örtlichen Gas-
gruppe
▶
Gehen Sie vor wie nachfolgend beschrieben.
7.14.2 Gasanschlussdruck prüfen (Gasfließdruck)
1006/5-5
1206/5-5
1
1. Schließen Sie den Gasabsperrhahn.
2. Lösen Sie die Dichtungsschraube des Messnippels (1)
an der Gasarmatur mit Hilfe eines Schraubendrehers.
3. Schließen Sie ein Manometer am Messnippel (1) an.
4. Öffnen Sie den Gasabsperrhahn.
5. Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
6. Stellen Sie sicher, dass die maximale Wärmemenge an
das Heizungssystem abgegeben werden kann, indem
Sie die Heizkörperthermostate aufdrehen.
7. Messen Sie den Gasanschlussdruck gegen den Atmo-
sphärendruck.
–
Zulässiger Gasanschlussdruck bei Erdgasbetrieb
G20: 1,7 ... 2,5 kPa (17,0 ... 25,0 mbar)
–
Zulässiger Gasanschlussdruck bei Erdgasbetrieb
G25: 1,8 ... 2,5 kPa (18,0 ... 25,0 mbar)
8. Nehmen Sie das Produkt außer Betrieb.
9. Schließen Sie den Gasabsperrhahn.
10. Nehmen Sie das Manometer ab.
11. Drehen Sie die Schraube des Messnippels (1) fest.
12. Öffnen Sie den Gasabsperrhahn.
13. Prüfen Sie den Messnippel auf Gasdichtheit.
Installations- und Wartungsanleitung ecoTEC plus 0020107252_06
806/5-5
1
