5 Installation
–
Durchmesser Heizungsleitung: 1 1/4"

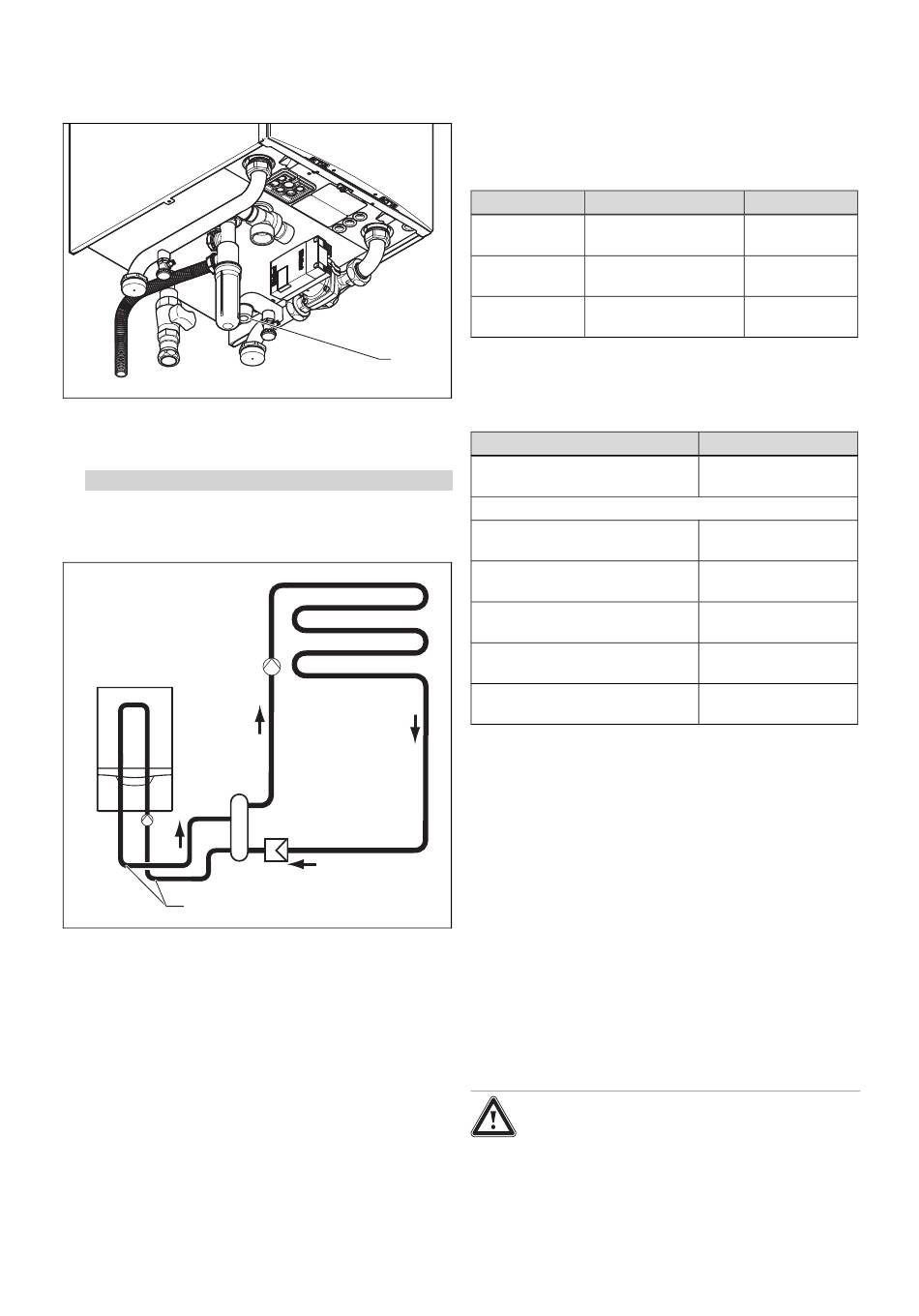

5.3.2 Ausdehnungsgefäß installieren
▶
Installieren Sie ein Ausdehnungsgefäß am Anschluss (1)
im Rücklauf.
–
Anschluss an Pumpengruppe: 1/2"
Bedingungen: Verwendung einer Systemtrennung
– Größe Ausdehnungsgefäß: ≥ 10 l
5.3.3 Hydraulische Anbindung
Ø 1 1/4"
Wir empfehlen bei der hydraulischen Anbindung an
die Heizungsanlage dringend die Verwendung einer
hydraulischen Weiche oder die Verwendung eines Plat-
tenwärmetauschers zur hydraulischen Systemtrennung.
Zusätzlich empfehlen wir den Einbau eines Schmutzfilters
anlagenseitig vor der hydraulischen Weiche bzw. des
Plattenwärmetauschers. Wir empfehlen zur Wartung der
Plattenwärmetauscher heizungsseitig Reinigungsanschlüsse
zu installieren, damit der Plattenwärmetauscher bei einer
Wartung rückgespült werden kann.
Hierzu werden je nach Leistung des Produkts oder der Kas-
kadenschaltung verschiedene Plattenwärmetauscher und
hydraulische Weichen als Zubehör angeboten. Der Druck-
verlust ist abgestimmt auf die als Zubehör angebotenen
Pumpengruppen. Mit den Original Zubehören ist im Gerä-
tekreis die Mindestumlaufwassermenge sichergestellt, sofern
14
die maximalen Druckverluste in der Verrohrung nicht über-
schritten werden.
Den Plattenwärmetauscher müssen Sie je nach Leistung
wählen.
Je nach Wahl der Pumpengruppe stehen folgende Restför-
derhöhen am Gerätevorlauf zur Verfügung:
Leistung
80 kW
100 kW
120 kW
Wenn Sie einen Plattenwärmetauscher zur hydraulischen
1
Systemtrennung einsetzen, dann müssen folgende Druck-
verluste eingehalten werden (Nennwassermenge bei
ΔT=20 K):
Leistung
< 120 kW
in Verbindung mit der hydraulischen Kaskade
< 240 kW
< 360 kW
< 480 kW
< 600 kW
< 720 kW
5.3.4 Kondensatsiphon anschließen
Bei der Verbrennung entsteht im Produkt Kondensat. Die
Kondensatablaufleitung führt das Kondensat über einen Ab-
lauftrichter zum Abwasseranschluss.
Das Produkt ist mit einem Kondensatsiphon ausgestattet.
Die Füllhöhe beträgt 145 mm. Der Kondensatsiphon sam-
melt das angefallene Kondensat und leitet es in die Kon-
densatablaufleitung.
▶
Stecken Sie den Kondensatsiphon an der Unterseite des
Produkts auf den Kondensatablaufstutzen und sichern
Sie ihn mit der Halteklammer.
▶ Lassen Sie unterhalb des Kondensatsiphons einen
Montageraum von mindestens 180 mm frei, damit Sie im
Wartungsfall den Kondensatsiphon reinigen können.
▶
Prüfen Sie die Verbindungsstelle unbedingt auf Dichtheit.
5.3.5 Kondensatablaufleitung anschließen
Gefahr!
Lebensgefahr durch Austritt von
Abgasen!
Wenn die Kondensatablaufleitung über eine
feste Verbindung dicht mit der Abwasserlei-
tung verbunden wird, dann kann der Kon-
densatsiphon leergesaugt werden.
Installations- und Wartungsanleitung ecoTEC plus 0020107252_06
Bezeichnung Restförderhöhe
Hocheffizienzpumpe 0,024 MPa
(0,240 bar)
Hocheffizienzpumpe 0,038 MPa
(0,380 bar)
Hocheffizienzpumpe 0,036 MPa
(0,360 bar)
Druckverlust
86 mbar
(0,086 bar)
96 mbar
(0,096 bar)
76 mbar
(0,076 bar)
82 mbar
(0,082 bar)
87 mbar
(0,087 bar)
92 mbar
(0,092 bar)
