Bedingungen: Gilt für 80 kW
2

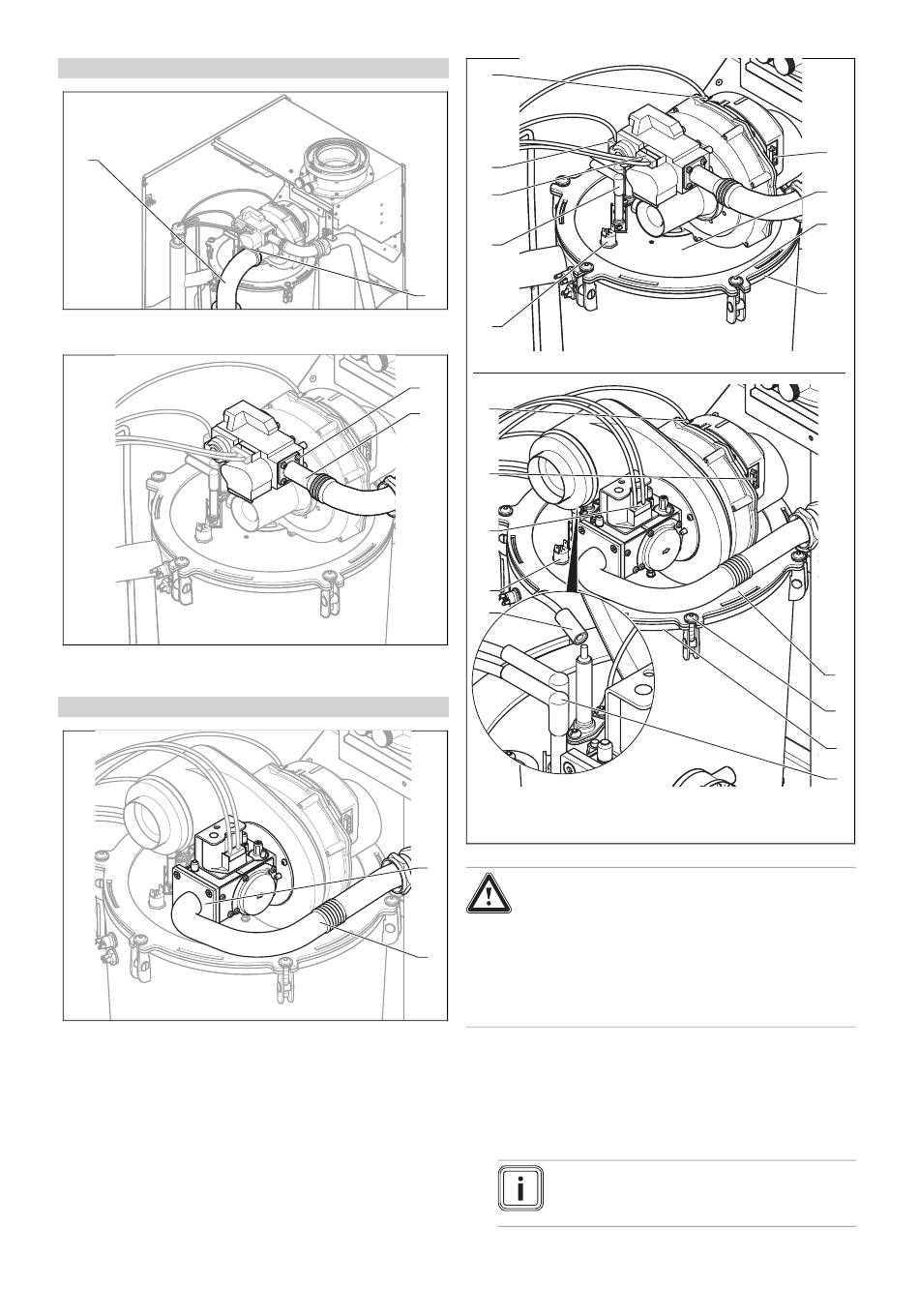

▶ Lösen Sie den Clip (1) am Luftansaugrohr (2). und neh-
men Sie das Luftansaugrohr vom Ansaugstutzen ab.
▶
Lösen Sie die vier Schrauben an der Flanschverbindung
(3) zur Gasarmatur.
Bedingungen: Gilt für 100 kW und 120 kW
▶ Lösen Sie die vier Schrauben an der Flanschverbindung
(3) zur Gasarmatur.
6. Bewegen Sie das Gasrohr (4) zur Seite.
0020107252_06 ecoTEC plus Installations- und Wartungsanleitung
Inspektion und Wartung 9
13
11
10
9
1
8
3
13
4
12
10
8
11
3
Gefahr!
Vergiftungs- und Brandgefahr durch Gas-
austritt!
Das Gasrohr kann beschädigt werden.
4
▶ Achten Sie darauf, dass Sie bei Ein- und
Ausbau des Gas-Luft-Verbundes nicht die
Dichtfläche am Gasrohr beschädigen.
7. Ziehen Sie den Stecker der Ionisationsleitung von der
Ionisationselektrode (11) und den Stecker der Erdlei-
tung von der Erdungsfahne ab.
8. Ziehen Sie den Stecker der Zündleitung und der Erdlei-
tung der Zündelektroden (9) vom Zündtransformator ab.
Hinweis
Das Kabel ist mit der Zündelektrode fest ver-
bunden.
806/5-5
1006/5-5
1206/5-5
12
5
6
7
5
6
7
9
