5 Installation
henen Ablauf (Siphon) ohne Staurückstände abfließen
kann.
5.5 Elektroinstallation
Gefahr!
Lebensgefahr durch Stromschlag bei un-
sachgemäßem elektrischen Anschluss!
Ein unsachgemäß ausgeführter elektrischer
Anschluss kann die Betriebssicherheit des
Produkts beeinträchtigen und zu Personen-
und Sachschäden führen.
▶ Führen Sie die Elektroinstallation nur
durch, wenn Sie ausgebildeter Fachhand-
werker und für diese Arbeit qualifiziert
sind.
▶ Halten Sie dabei alle einschlägigen Ge-
setze, Normen und Richtlinien ein.
▶ Erden Sie das Produkt.
Gefahr!
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden
Anschlüssen kann zu schweren Personen-
schäden führen, da an den Netzanschluss-
klemmen L und N auch bei ausgeschalteter
Ein-/Austaste Dauerspannung anliegt.
▶ Schalten Sie die Stromzufuhr ab.
▶ Sichern Sie die Stromzufuhr gegen
Wiedereinschalten.

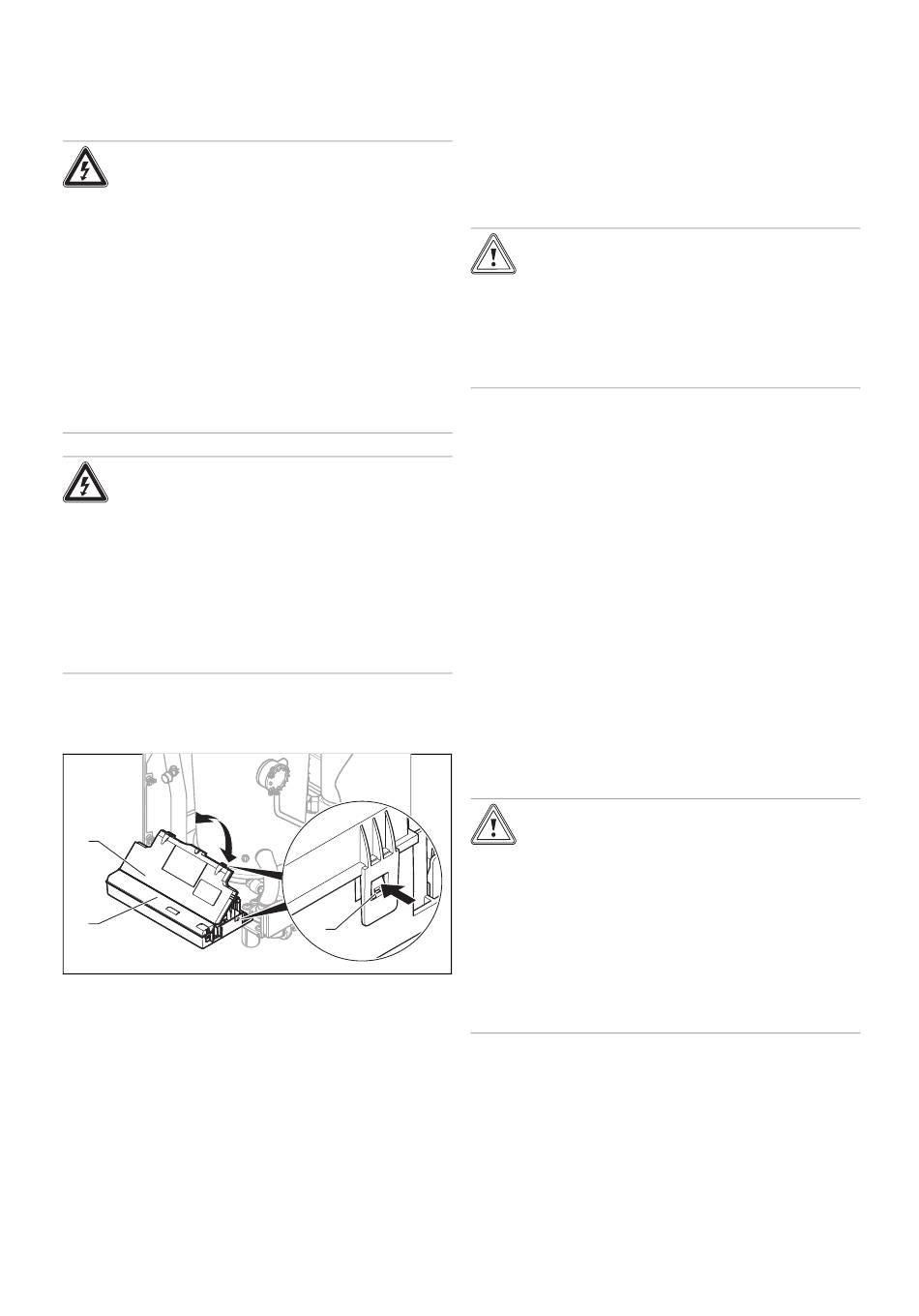

5.5.1 Elektronikbox öffnen/schließen
5.5.1.1 Elektronikbox öffnen
2
1
1. Demontieren Sie die Frontverkleidung. (→ Seite 11)
2. Klappen Sie die Elektronikbox (1) nach vorn.
3. Lösen Sie die Clips (3) aus den Halterungen.
4. Klappen Sie den Deckel (2) hoch.
16
5.5.1.2 Elektronikbox schließen
1.
2.
3.
5.5.2
1.
2.
3.
4.
5.
6.
7.
8.
9.
5.5.3
3
1.
2.
3.
4.
Installations- und Wartungsanleitung ecoTEC plus 0020107252_06
Schließen Sie den Deckel (2), indem Sie ihn nach unten
auf die Elektronikbox (1) drücken.
Achten Sie darauf, dass alle Clips (3) hörbar in den
Halterungen einrasten.
Klappen Sie die Elektronikbox nach oben.
Stromversorgung herstellen
Vorsicht!
Risiko von Sachschäden durch zu hohe
Anschlussspannung!
Bei Netzspannungen über 253 V können
Elektronikkomponenten zerstört werden.
▶ Stellen Sie sicher, dass die Nennspan-
nung des Netzes 230 V beträgt.
Beachten Sie alle geltenden Vorschriften.
Öffnen Sie die Elektronikbox. (→ Seite 16)
Schließen Sie das Produkt über einen Festanschluss
und eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung (z. B. Sicherungen oder Leistungsschalter)
an.
Verwenden Sie für die Netzzuleitung, die durch die
Kabeldurchführung in das Produkt verlegt wird, eine
flexible Leitung.
Nehmen Sie die Verdrahtung vor. (→ Seite 16)
Beachten Sie den Verbindungsschaltplan (→ Seite 43).
Schrauben Sie den mitgelieferten ProE-Stecker an ein
geeignetes, flexibles, normgerechtes dreiadriges Netz-
anschlusskabel.
Schließen Sie die Elektronikbox. (→ Seite 16)
Stellen Sie sicher, dass der Zugang zum Netzanschluss
jederzeit gewährleistet ist und nicht verdeckt oder zuge-
stellt wird.
Verdrahtung vornehmen
Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Steckerklemmen
des Systems ProE kann die Elektronik zer-
stören.
▶ Schließen Sie an den Klemmen eBUS
(+/−) keine Netzspannung an.
▶ Klemmen Sie das Netzanschlusskabel
ausschließlich an den dafür gekennzeich-
neten Klemmen an!
Führen Sie die Anschlussleitungen der anzuschließen-
den Komponenten durch die Kabeldurchführung an der
Produktunterseite.
Verwenden Sie die beigepackten Zugentlastungen.
Kürzen Sie die Anschlussleitungen bedarfsgerecht.
Um Kurzschlüsse bei unabsichtlichem Herauslösen
einer Litze zu vermeiden, entmanteln Sie die äußere
Umhüllung flexibler Leitungen nur maximal 30 mm.
