Vaillant ecoTEC plus VC Serie Installations- Und Wartungsanleitung Seite 32

10 Störungsbehebung
ten ziehen Sie die Schrauben der Flanschbefestigung
an der Gasarmatur fest an.
7. Führen Sie nach Montage der neuen Gasarmatur eine
Dichtheitsprüfung (→ Seite 24), und eine Gaseinstellung
(→ Seite 22) durch.

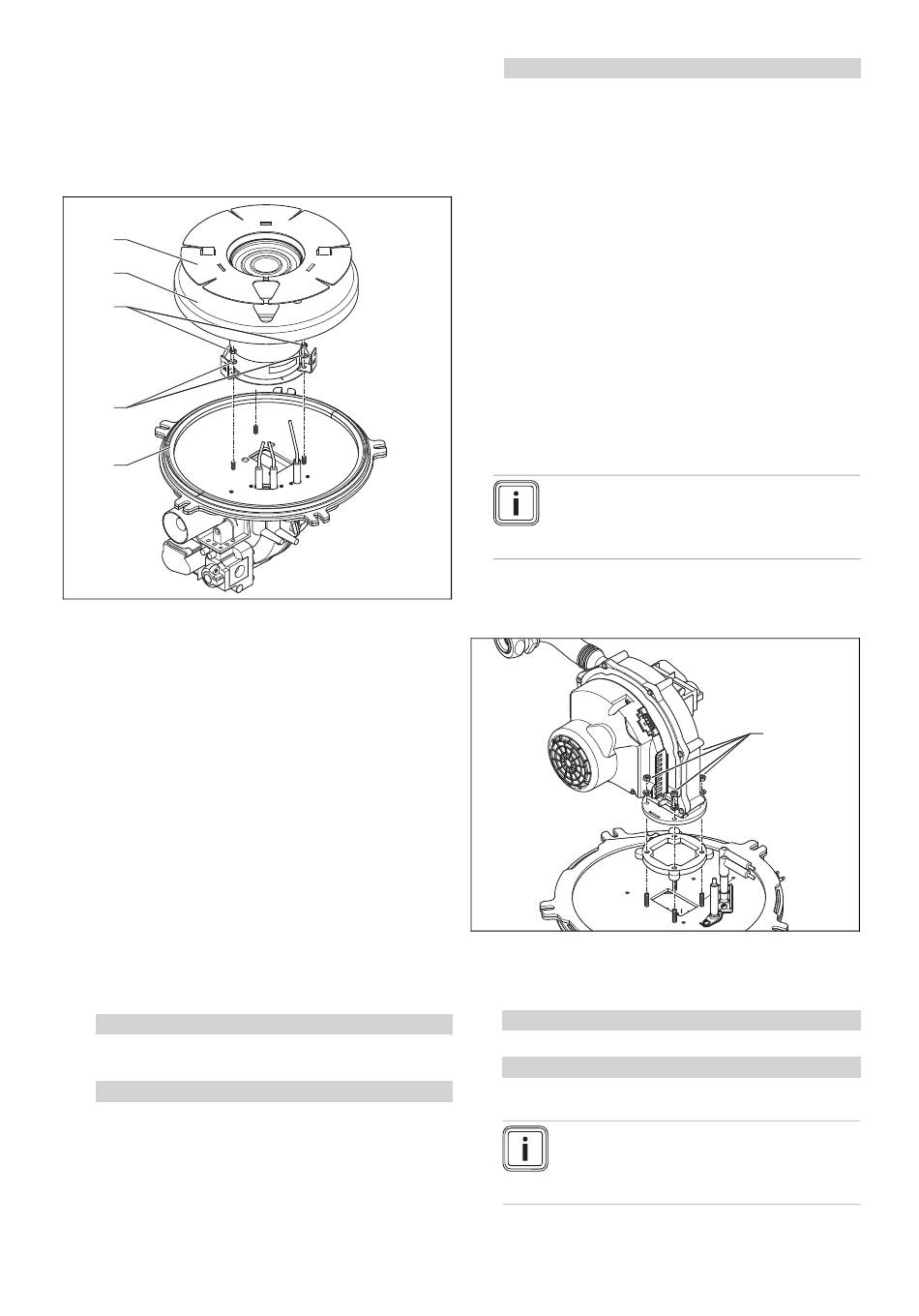

10.10.2 Brenner austauschen
1
2
3
4
5
1. Bauen Sie den Gas-Luft-Verbund aus. (→ Seite 26)
2. Demontieren Sie die Zünd- und Überwachungselektro-
den.
3. Entfernen Sie die Dichtung (5) der Brennertür.
4. Entfernen Sie durch Drehen die Isolierschutzplatte (1).
5. Entfernen Sie die Dämmmatte (2).
6. Lösen Sie die Muttern (3) am Brenner.
7. Verwenden Sie einen geeigneten Steckschlüssel (mit
Verlängerung), damit das Brennervlies nicht beschädigt
wird. Brenner mit beschädigtem Brennervlies dürfen Sie
nicht verwenden.
8. Nehmen Sie den Brenner ab. Halten Sie dabei das Ge-
bläse und die Brennertür fest.
9. Montieren Sie den neuen Brenner mit einer neuen Dich-
tung.
10. Beachten Sie bei der Montage der Halter, dass Sie
sie an den Stellen positionieren, an denen die Isolier-
schutzplatte die entsprechenden Aussparungen hat.
11. Befestigen Sie mit den drei Muttern und den Unterleg-
scheiben (4) den Brenner und die Halter für die Isolier-
schutzplatte.
Bedingungen: Gilt für 80 kW
–
Drehmoment: 4 Nm
12. Befestigen Sie zuerst den Brenner mit zwei Muttern.
Bedingungen: Gilt für 100 kW und 120 kW
–
Drehmoment: 4 Nm
13. Befestigen Sie anschließend mit den vier restli-
chen Muttern den Brenner und die Halter für die
Isolierschutzplatte.
32
Bedingungen: Gilt für 100 kW und 120 KW
–
Drehmoment: 4 Nm
14. Montieren Sie die Dämmmatte. Achten Sie darauf, dass
die Dämmmatte an der Brennertür anliegt und die Aus-
sparungen der Dämmmatte über den Aussparungen
der Brennertür liegen.
15. Montieren Sie die Isolierschutzplatte durch Drehen des
Bajonettverschlusses bis sie einrastet.
16. Montieren Sie Zünd- und Überwachungselektroden.
Verwenden Sie dazu neue Dichtungen.
–
Drehmoment: 2,8 Nm
17. Bauen Sie den Gas-Luft-Verbund ein. (→ Seite 29)
18. Prüfen Sie die Produktfunktion und die Dichtheit.
(→ Seite 24)
10.10.3 Dämmmatte austauschen
Wenn der Sicherheitstemperaturbegrenzer an der Brennertür
ausgelöst hat, dann ist unter Umständen die Dämmmatte
zwischen Brennertür und Brennraum beschädigt.
▶
Prüfen und ersetzen sie die Dämmmatte.
Hinweis
Um die Dämmmatte zu ersetzen, gehen sie
vor wie bei der Demontage des Brenners.Ein
Ausbau des Brenners ist nicht erforderlich.
10.10.4 Gebläse austauschen
1. Bauen Sie den Gas-Luft-Verbund aus. (→ Seite 26)
2. Lösen Sie die 4 Muttern (1) am Gebläse.
3. Montieren Sie das neue Gebläse in derselben Ausrich-
tung auf die Brennertür, wie es zuvor positioniert war.
Bedingungen: Gilt für 80 kW und 100 kW
–
Drehmoment: 3,5 Nm
Bedingungen: Gilt für 120 kW
–
Drehmoment: 6 Nm
Hinweis
Ziehen Sie die Schrauben des Gebläses
gleichmäßig an. Das Gebläse darf nicht
schräg stehen.
Installations- und Wartungsanleitung ecoTEC plus 0020107252_06
