Konfigurieren mit dem Web Based Management
5.4 Das Menü "System"
● Textfeld "Default Gateway"
Soll das Gerät mit Geräten (Diagnosestationen, E-Mail-Server etc.) in einem anderen
Subnetz kommunizieren können, müssen Sie hier die IP-Adresse des Standard-
Gateways eintragen. Der Out-Band Port ist nicht von einem anderen Subnetz erreichbar.
● Klappliste "Agent VLAN ID"
Wählen Sie aus der Klappliste die VLAN ID für das In-Band-Management. Sie können
nur aus bereits konfigurierten VLANs auswählen.
Hinweis
Ändern der Agent VLAN ID
Wenn der Konfigurations-PC direkt über Ethernet mit dem Gerät verbunden ist und Sie
die Agent VLAN ID ändern, ist nach der Änderung das Gerät über Ethernet nicht mehr
erreichbar.
● Textfeld "MAC Address"
Zeigt die MAC-Adresse des Gerätes an. Die MAC-Adresse ist hardwaregebunden und
kann nicht geändert werden.
Vorgehensweise zur Konfiguration
Gehen Sie zur Konfiguration der In-Band-Schnittstelle folgendermaßen vor:
1. Tragen Sie in die Eingabefelder unter "In Band" die IP-Adresse, Subnetz-Maske und das
Standard-Gateway ein.
2. Wählen Sie aus der Klappliste "Agent VLAN ID" die zugewiesene VLAN ID.
3. Klicken Sie auf die Schaltfläche "Set Values".
Gehen Sie zur Konfiguration der Out-of-Band-Schnittstelle folgendermaßen vor:
1. Tragen Sie in die Eingabefelder unter "Out Band" die IP-Adresse und Subnetz-Maske.
2. Klicken Sie auf die Schaltfläche "Set Values".

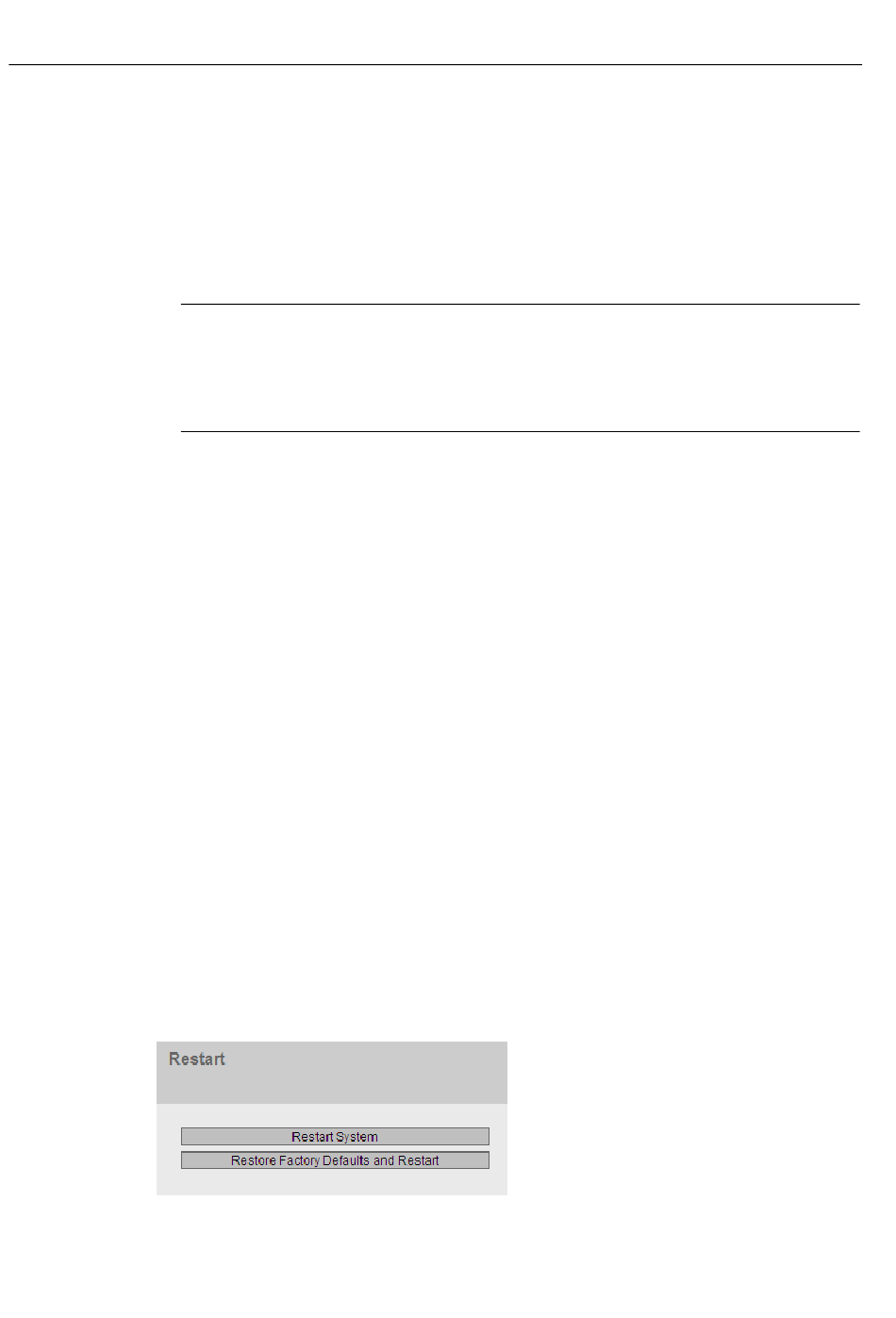

5.4.4 Restart
Zurücksetzen der Voreinstellungen
In diesem Menü finden Sie eine Schaltfläche zum Neustart des Gerätes sowie die
Möglichkeit, die Voreinstellungen des Gerätes zurückzusetzen.
