Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
5.5.11
DCP Forwarding
Anwendungen
Das DCP-Protokoll wird von STEP 7 und dem PST-Tool für die Konfiguration und Diagnose
verwendet. In der Werkseinstellung ist DCP auf allen Ports aktiviert, d.h. empfangene DCP-
Telegramme werden auf allen Ports weitergeleitet. Mit dieser Option haben Sie die
Möglichkeit das Aussenden der Telegramme für einzelne Ports auszuschalten, um z.B.
einzelne Netzbereiche von der Konfiguration per PST-Tool abzuschotten, bzw. um das
gesamte Netz in kleinere Teilnetze für die Konfiguration und Diagnose zu unterteilen.
Hinweis
PNIO Konfiguration
Da es sich bei DCP um ein PROFINET-Protokoll handelt ist die hier vorgenommene
Konfiguration nur in dem mit dem TIA-Interface assoziierten VLAN wirksam.

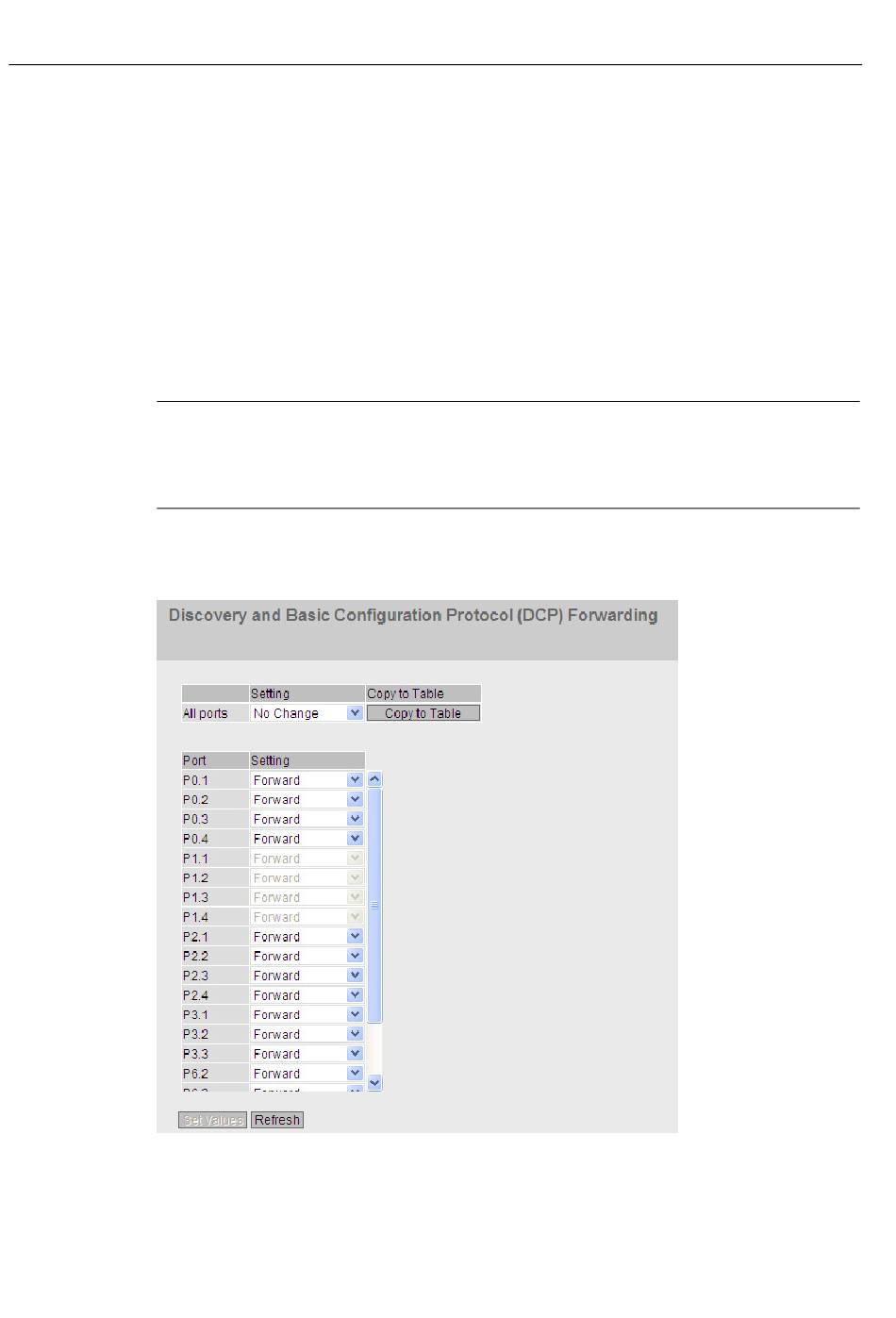

Auf dieser Seite werden alle Ports des Gerätes angezeigt. Hinter jedem angezeigten Port
befindet sich eine Klappliste zur Funktionsauswahl.
204
