5.3.4 ARP Table
Zuordnung von MAC-Adresse und IP-Adresse
Über das Address Resolution Protocol (ARP) erfolgt die eindeutige Zuordnung von MAC-
Adresse zu IP-Adresse. Diese Zuordnung wird von jedem Netzteilnehmer in seiner eigenen

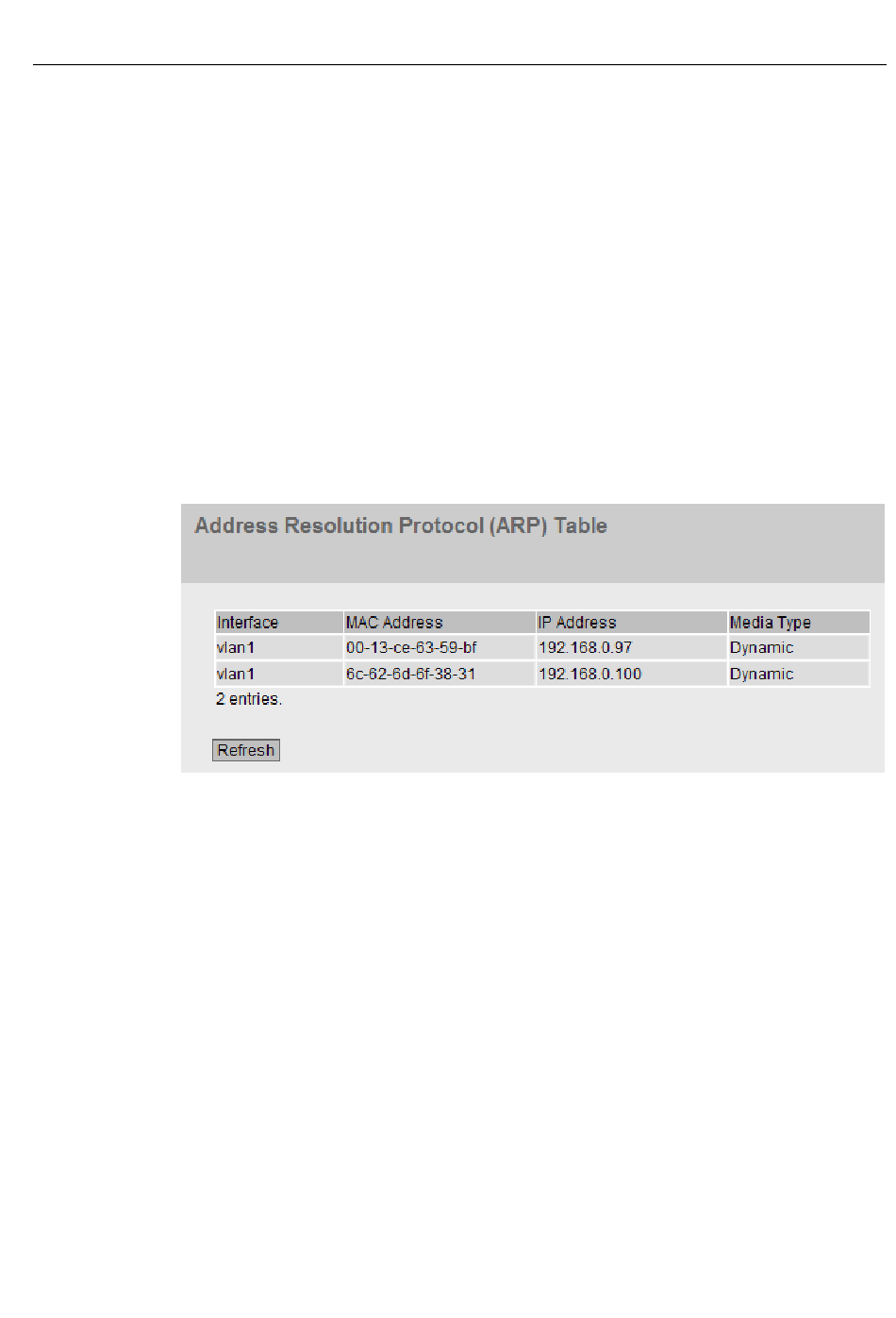

ARP-Tabelle gepflegt. Die WBM-Seite zeigt die ARP-Tabelle des Geräts.
Beschreibung
Die Tabelle gliedert sich in folgende Spalten:
● Interface
● MAC Address
● IP Address
● Media Type
SCALANCE XM400/X-500 Web Based Management
Projektierungshandbuch, 08/2013, C79000-G8900-C248-05
Zeigt das Function Tag (Anlagenkennzeichen) des Geräts an. Das Anlagenkennzeichen
(AKZ) wird bei der Projektierung des Geräts mit dem HWKonfig von STEP7 angelegt.
Zeigt das Location Tag (Ortskennzeichen) des Geräts an. Das Ortskennzeichen (OKZ)
wird bei der Projektierung des Geräts mit dem HWKonfig von STEP7 angelegt.
Zeigt die Schnittstelle an, über die der Zeileneintrag gelernt wurde.
Zeigt die MAC-Adresse des Zielgeräts an.
Zeigt die IP-Adresse des Zielgeräts an.
Zeigt die Art der Verbindung.
– Dynamic
Das Gerät hat die Adressdaten automatisch erkannt.
– Static
Die Adressen wurden als statische Adressen eingetragen.
