Konfigurieren mit dem Web Based Management
5.6 Das Menü "Layer 3"

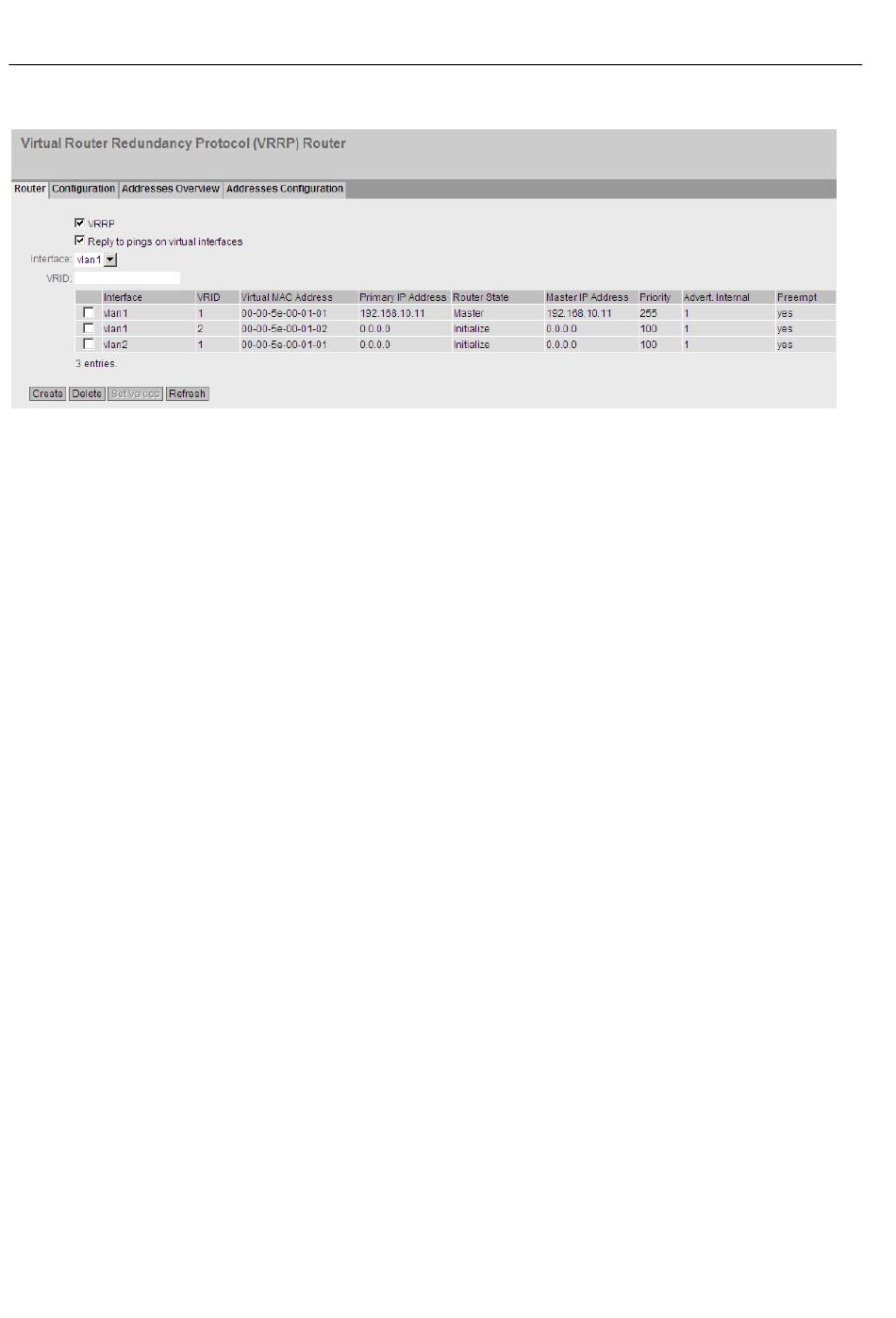

Beschreibung der angezeigten Werte
Die Seite enthält folgende Felder:
● Optionskästchen "VRRP"
Aktivieren oder deaktivieren Sie das Routing über VRRP.
● Optionskästchen "Reply to pings on virtual interfaces"
Erlauben Sie, daß auch virtuelle IP-Adressen auf Ping antworten.
● Klappliste "Interface"
Wählen Sie aus der Klappliste die Schnittstelle, die als virtueller Router fungiert.
● Eingabefeld "VRID"
Tragen Sie in das Eingabefeld die ID des virtuellen Routers ein. Diese ID definiert die
Gruppe der Router, die einen virtuellen Router (VR) bilden. In der Gruppe ist diese gleich.
Für andere Gruppen kann sie nicht mehr verwendet werden.
Gültige Werte sind 1..255.
Die Tabelle gliedert sich in folgende Spalten:
● 1.Spalte
Aktivieren Sie in der zu löschenden Zeile das Optionskästchen.
● Interface
Zeigt die Schnittstelle an, die als virtueller Router fungiert.
● VRID
Zeigt die ID des virtuellen Routers an.
● Virtual MAC Address
Zeigt die virtuelle MAC-Adresse des virtuellen Routers an.
● Primary IP Address
Zeigt die vorrangige IP-Adresse auf diesem VLAN an. Der Eintrag 0.0.0.0 bedeutet, dass
die "Primary" Adresse auf diesem VLAN verwendet wird. Ansonsten sind alle IP-
Adressen, die auf diesem VLAN in dem Menü "Subnets" konfiguriert wurden, gültige
Werte.
