Vorgehensweise zur Konfiguration
1. Tragen Sie in die Eingabefelder die für die Konfiguration benötigten Daten ein.
2. Klicken Sie auf die Schaltfläche "Set Values".

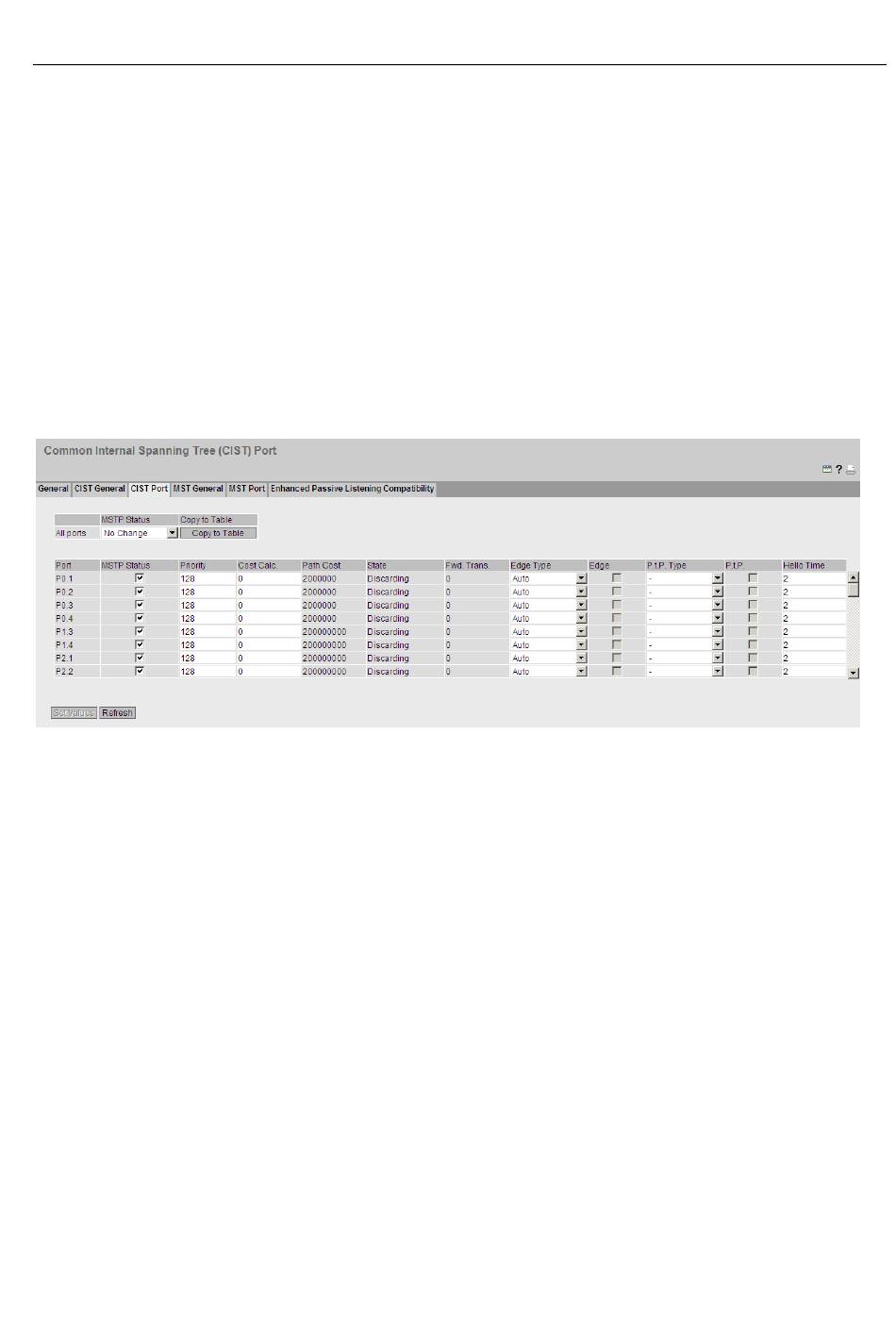

5.5.8.3 CIST Port
Konfiguration der MSTP-CIST-Ports
In der Tabelle wird beim Aufruf der Seite der aktuelle Stand der Konfiguration der Port-
Parameter angezeigt.
Klicken Sie zur Konfiguration in die entsprechenden Felder der Port-Tabelle.
Beschreibung der angezeigten Felder
Die Tabelle 1 gliedert sich in folgende Spalten:
● 1. Spalte
● MSTP Status
● Copy to Table
SCALANCE XM400/X-500 Web Based Management
Projektierungshandbuch, 08/2013, C79000-G8900-C248-05
Zeigt an, dass die Einstellungen für alle Ports der Tabelle 2 gültig sind.
Wählen Sie aus der Klappliste die Einstellung. Folgende Einstellungsmöglichkeiten
haben Sie:
– enabled
Port ist im Spanning-Tree integriert.
– disabled
Port ist im Spanning-Tree nicht integriert.
– No Change
Tabelle 2 bleibt unverändert.
Wenn Sie auf die Schaltfläche klicken, wird die Einstellung für alle Ports der Tabelle 2
übernommen.
Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
