Siemens SIMATIC NET SCALANCE XM400 Projektierungshandbuch Seite 261

5.7.3 Port ACL MAC

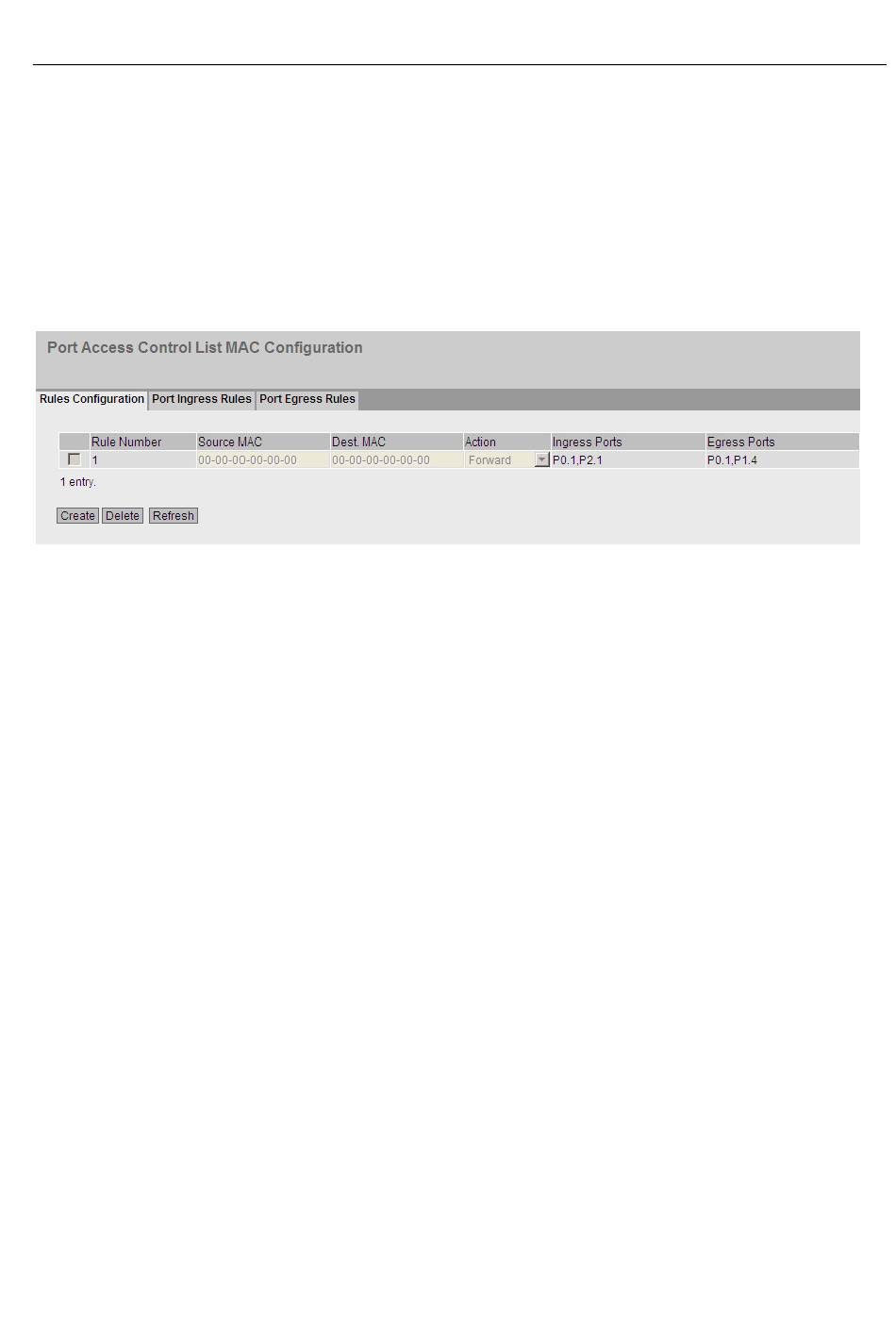

5.7.3.1 Rules Configuration
Einleitung
Auf dieser Seite legen Sie die ACL-Regeln für das MAC-basierte ACL fest.
Beschreibung der angezeigten Felder
Die Tabelle gliedert sich in folgende Spalten:
● Rule Number
● Source MAC
● Dest. MAC
● Action
● Ingress Ports
● Egress Ports
SCALANCE XM400/X-500 Web Based Management
Projektierungshandbuch, 08/2013, C79000-G8900-C248-05
Zeigt die Nummer der ACL-Regel an. Wenn Sie auf die Schaltfläche "Create" klicken,
wird eine neue Zeile mit einer eindeutigen Nummer angelegt.
Tragen Sie die Unicast MAC-Adresse der Quelle ein.
Tragen Sie die Unicast MAC-Adresse des Ziels ein.
Wählen Sie aus der Klappliste das Verhalten. Folgendes ist möglich:
– Forward
Wenn das Telegramm die ACL-Regel erfüllt, wird das Telegramm weitergeleitet.
– Discard
Wenn das Telegramm die ACL-Regel erfüllt, wird das Telegramm nicht weitergeleitet.
Zeigt eine Liste aller Ingress Ports, für die diese Regel gilt
Zeigt eine Liste aller Egress Ports, für die diese Regel gilt
Konfigurieren mit dem Web Based Management
5.7 Das Menü "Security"
261
