Siemens SIMATIC NET SCALANCE XM400 Projektierungshandbuch Seite 240

Konfigurieren mit dem Web Based Management
5.6 Das Menü "Layer 3"

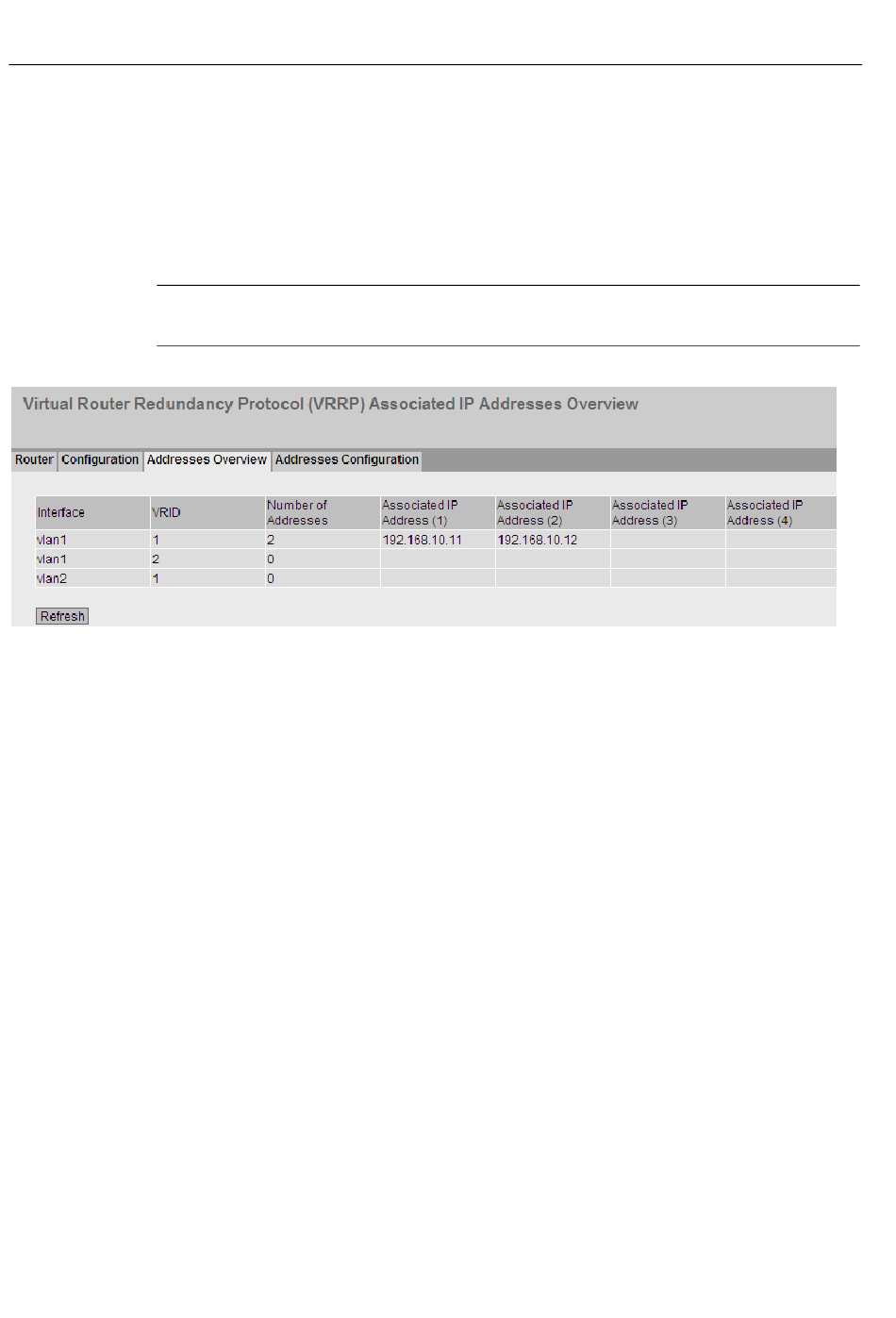

5.6.5.3 Adresses Overview
Übersicht
Diese Seite zeigt an, welche IP-Adressen der virtuelle Router überwacht. Jeder virtueller
Router kann maximal 10 IP-Adressen überwachen.
Hinweis
Dieses Register ist nur bei Layer 3 verfügbar.
Beschreibung der angezeigten Felder:
Die Tabelle gliedert sich in folgende Spalten:
● Interface
Zeigt die Schnittstelle an, der als virtueller Router fungiert.
● VR ID
Zeigt die ID dieses virtuellen Routers an.
● Number of Adresses
Zeigt die Anzahl der IP Adressen an.
● Associated IP Address (1) ... Associated IP Address (10)
Zeigt die Router IP-Adressen, die durch diesen virtuellen Router überwacht werden.
Wenn ein Router die Rolle des Masters übernimmt, wird die Routingfunktion all dieser IP-
Adressen durch diesen Router übernommen.
