Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
Beschreibung der angezeigten Felder
● Session ID
Wählen Sie die Sitzungsnummer der Portspiegelung aus. Wertebereich 1 bis 20.
● ACL Filter Number
Zeigt die Nummer des ACL-Filters an.
● Ingress Mirroring
Zeigt an, ob eingehende Pakete gespiegelt werden.
Hinweis
Regeln
Eine Regel, die für das Ingress Mirroring ausgewählt wurde, wird nur dann aktiv, wenn
sie auch auf mindestens einem Port als Port Ingress Rule konfiguriert wurde. Siehe
Kapitel "Port Ingress Rules (Seite 262)"
● Egress-Mirroring
Zeigt an, ob ausgehende Pakete gespiegelt werden.
● Source MAC Address
Zeigt die MAC-Adresse des Absenders an.
● Dest. MAC Address
Zeigt die MAC-Adresse des Empfängers an.
5.5.5.5 IP Flow
Ports spiegeln
Einen Port spiegeln bedeutet, dass der Datenverkehr an einem Port (gespiegelter Port) des
IE-Switches auf einen anderen Port (Monitor-Port) kopiert wird. Sie können einen oder
mehrere Ports auf einen Monitor-Port spiegeln.
Wird am Monitor-Port ein Protokollanalysator angeschlossen, kann damit der Datenverkehr
am gespiegelten Port aufgezeichnet werden, ohne dass die Verbindung dort unterbrochen
wird. Dadurch ist eine rückwirkungsfreie Untersuchung des Datenverkehrs möglich.
Voraussetzung hierfür ist, dass am Gerät ein freier Port als Monitor-Port zur Verfügung steht.
Der ACL Filter bestimmt, welche Daten am Monitor-Port bereitgestellt werden.

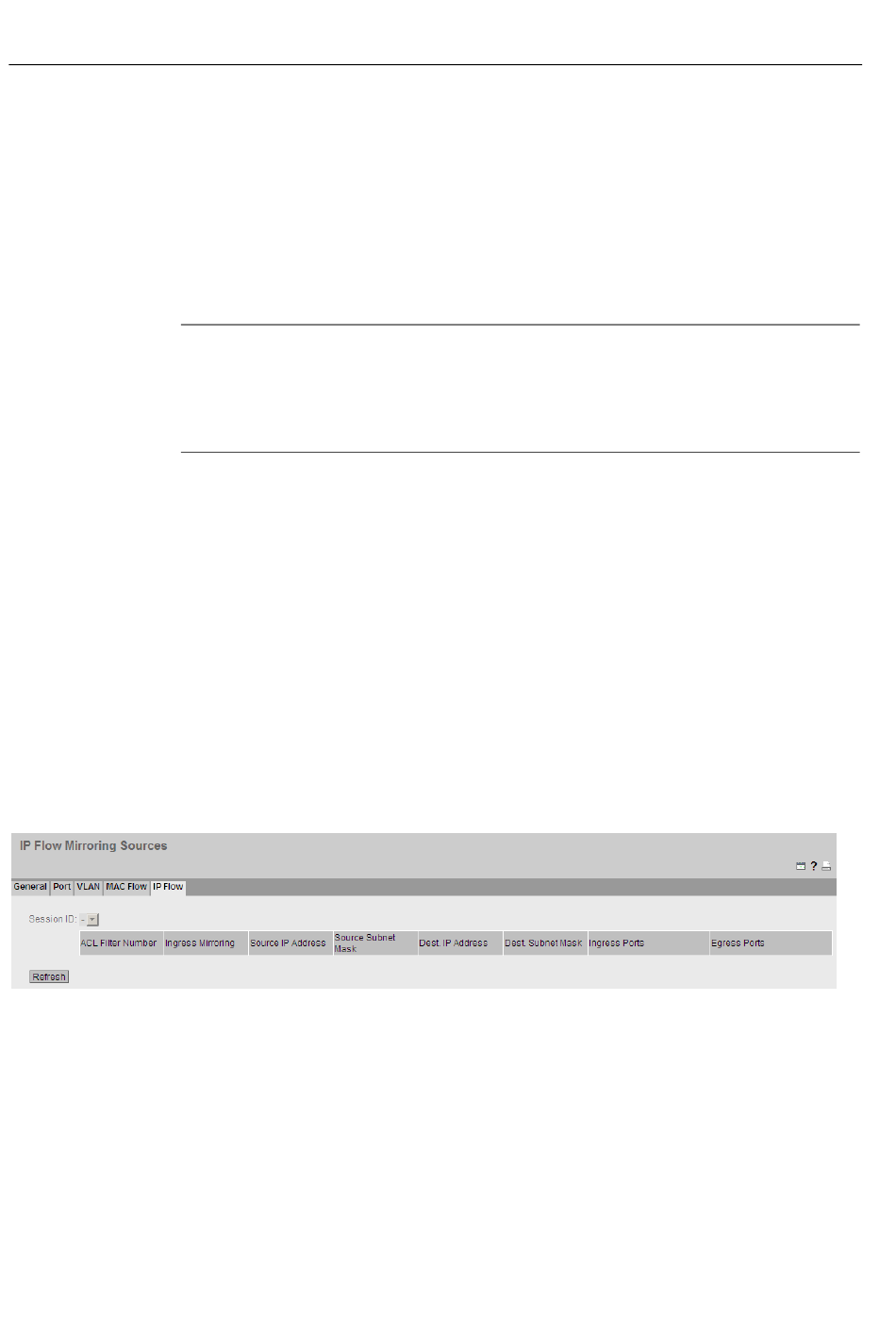

In dieser Liste werden am Monitor-Port IP-Daten ausgegeben.
