5.5.4.4
Protocol Based VLAN Group
Einleitung

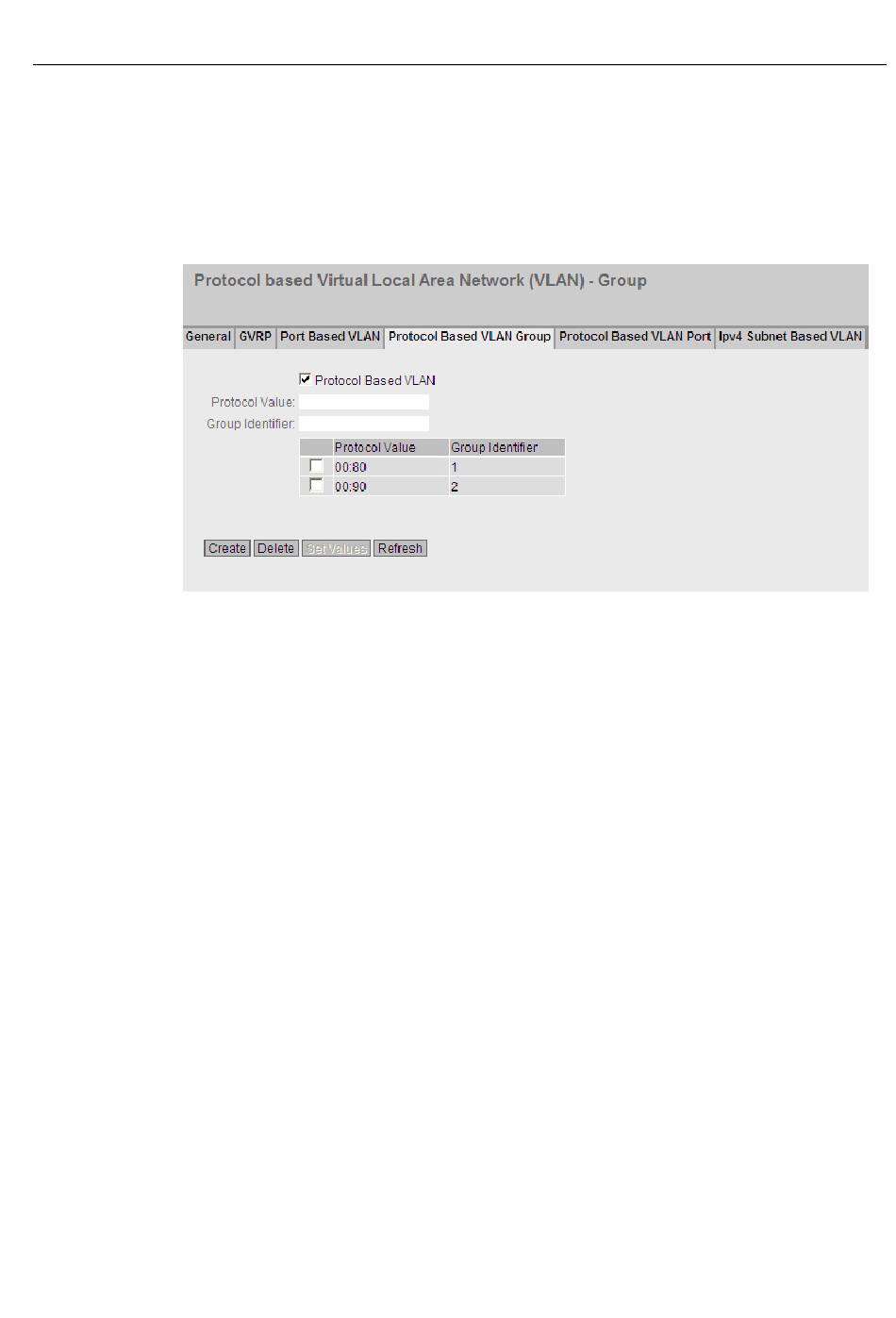

Auf dieser Seite legen Sie Gruppen fest und ordnen ihnen ein Protokoll zu.
Beschreibung der angezeigten Felder
Die Seite enthält folgende Felder:
● Optionskästchen "Protocol Based VLAN"
● Eingabefeld "Protocol Value"
● Eingabefeld "Group Identifier"
Die Tabelle gliedert sich in folgende Spalten:
● 1. Spalte
● Protocol Value
● Group Identifier
SCALANCE XM400/X-500 Web Based Management
Projektierungshandbuch, 08/2013, C79000-G8900-C248-05
Aktivieren oder deaktivieren Sie die protokoll-basierte VLAN-Zuordnung.
Tragen Sie den hexadezimalen Protokollwert ein.
Einige Beispiele sind:
– Profinet: 88:92
– IP: 08:00
– Novell: 81:37
– netbios: f0:f0
– appletalk: 80:9b
Tragen Sie die ID der Gruppe ein.
Aktivieren Sie in der zu löschenden Zeile das Optionskästchen.
Zeigt den Protokollwert an.
Zeigt die Gruppen ID an.
Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
169
