5.3 Das Menü "Information"
5.3.8.3 Packet Error
Fehlerhaft empfangener Telegramme

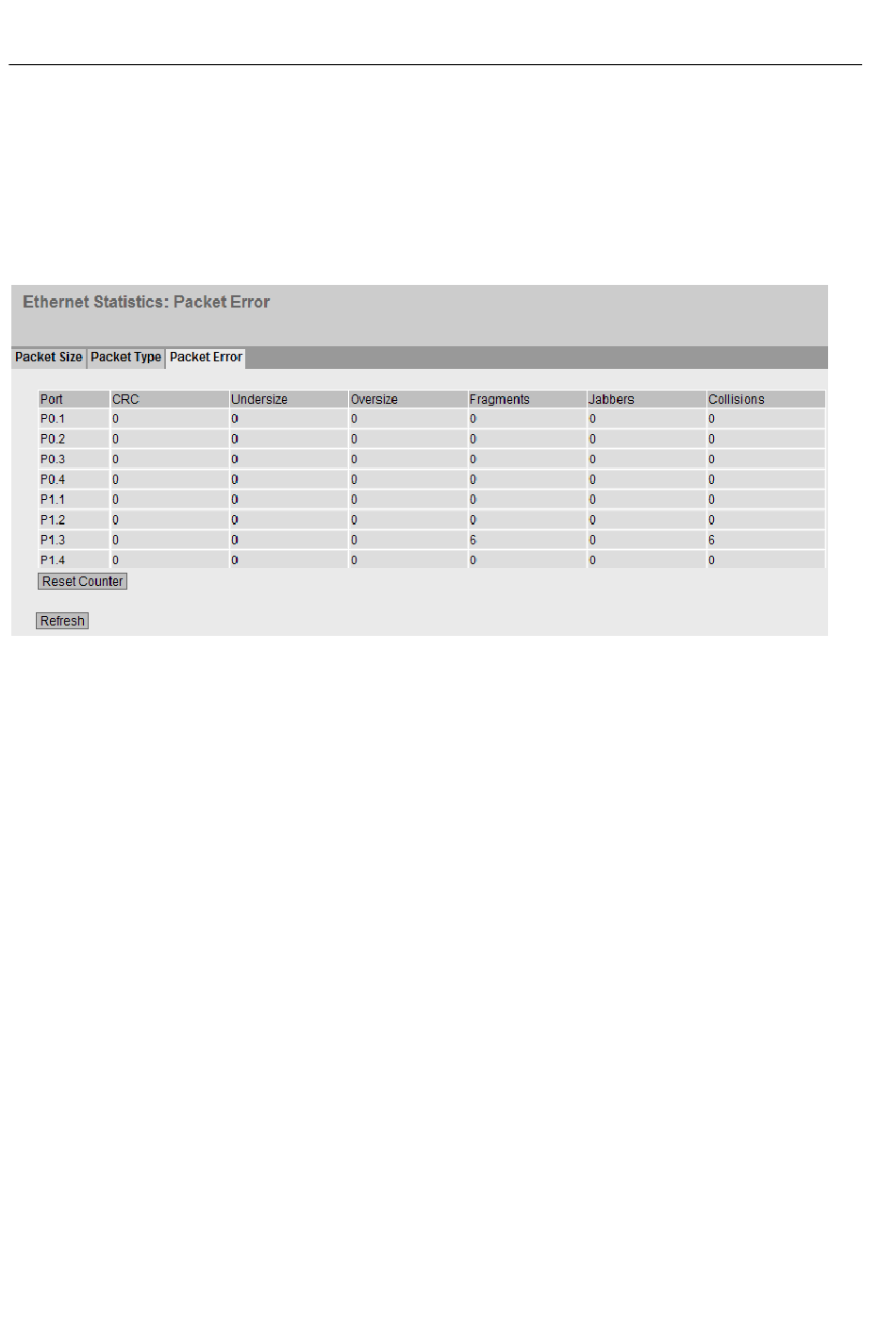

Die Seite zeigt, wie viele fehlerhafte Telegramme pro Port empfangen wurden. Sie können
auf dieser Seite keine Konfigurationen vornehmen.
Beschreibung der angezeigten Werte
Die Tabelle gliedert sich in Spalten wie folgt:
● Port
Zeigt die verfügbaren Ports und Link-Aggregationen an. Der Port setzt sich aus der
Modulnummer und der Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1.
● Fehlertypen
Die weiteren Spalten hinter der jeweiligen Portnummer enthalten die absoluten Zahlen
der eingegangenen Telegramme entsprechend ihres Fehlertyps.
Dabei wird in den Spalten der Tabelle nach folgenden Fehlertypen unterschieden:
– CRC
– Undersize
78
Pakete, deren Inhalt nicht mit der zugehörigen CRC-Prüfsumme übereinstimmt.
Pakete mit einer Länge kleiner als 64 Byte.
– Oversize
Pakete, die aufgrund einer zu großen Länge verworfen wurden.
– Fragments
Pakete mit einer Länge kleiner als 64 Byte und einer falschen CRC-Prüfsumme.
