5.3.8.2 Packet Type

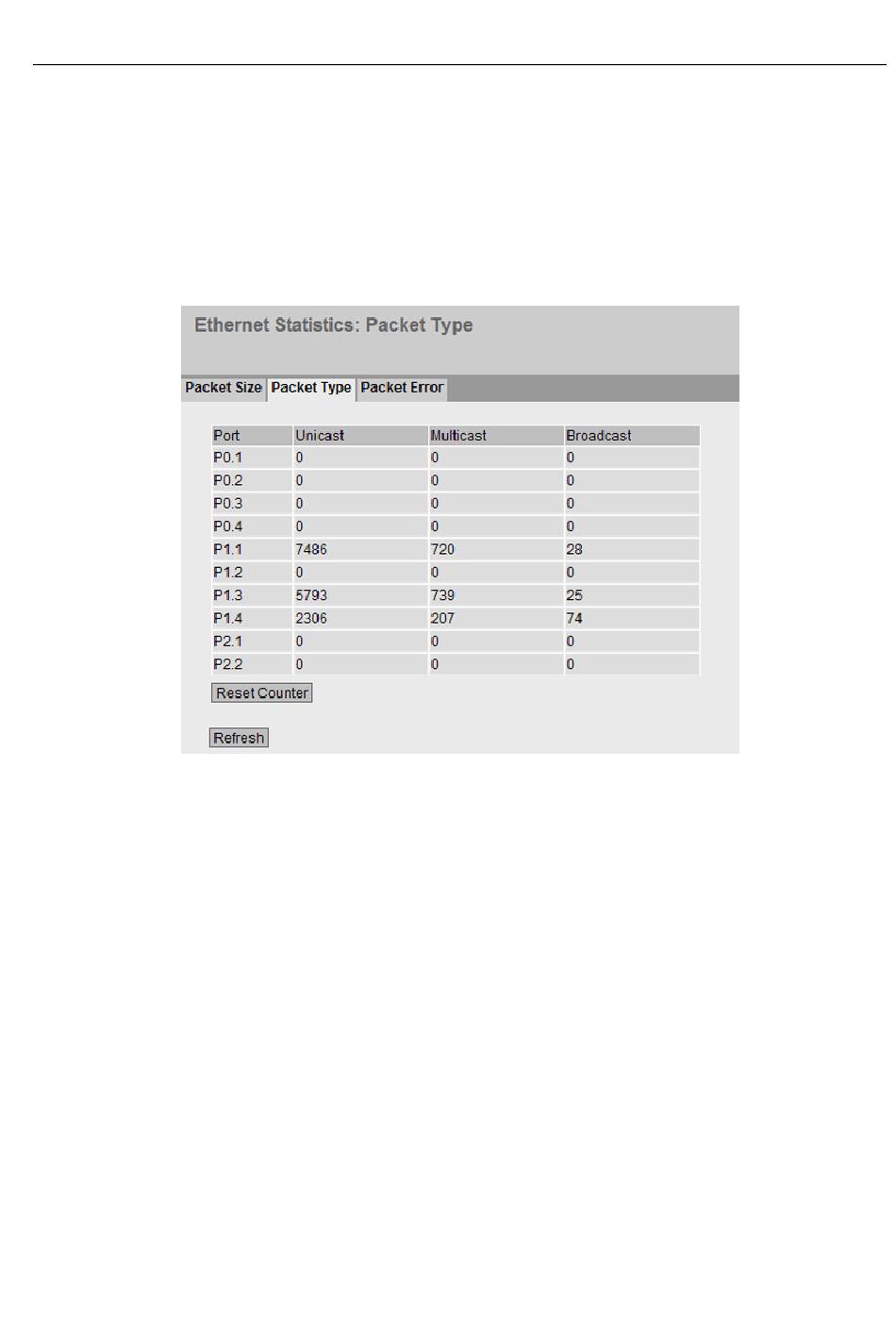

Empfangener Telegramme sortiert nach Telegrammtyp
Diese Seite zeigt, wie viele Telegramme des Typs "Unicast", "Multicast" und "Broadcast" an
jedem Port empfangen wurden. Sie können auf dieser Seite keine Konfigurationen
vornehmen.
Beschreibung der angezeigten Werte
Die Tabelle gliedert sich in folgende Spalten:
● Port
● Unicast / Multicast / Broadcast
Beschreibung der Schaltfläche
Schaltfläche "Reset Counters"
Klicken Sie auf "Reset Counters", um alle Zähler zurückzusetzen. Die Zähler werden durch
einen Neustart zurückgesetzt.
SCALANCE XM400/X-500 Web Based Management
Projektierungshandbuch, 08/2013, C79000-G8900-C248-05
Zeigt die verfügbaren Ports und Link-Aggregationen an. Der Port setzt sich aus der
Modulnummer und der Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1.
Die weiteren Spalten hinter der jeweiligen Portnummer enthalten die absoluten Zahlen
der eingegangenen Telegramme entsprechend der Telegrammtypen "Unicast",
"Multicast" und "Broadcast".
Konfigurieren mit dem Web Based Management
5.3 Das Menü "Information"
77
