Simplicity 555M Betriebsanleitung Seite 9

BEDIENELEMENTE DER SCHNEEFRÄSE
A Gangauswahl- Wählt fünf Vorwärtsgänge 1 - 5,
schalter Rückwärtsgänge 1 - 2.
B Antriebskupplung In gedrücktem Zustand wird der
Antrieb bei den Rädern eingekuppelt,
bei der Freigabe wird er ausgekuppelt.
C Hebel für den In gedrücktem Zustand wird der
Schnecken- Schneckenförderer / das Gebläse
förderer eingekuppelt, bei der Freigabe wird
ausgekuppelt.
D Steuerung der Dreht den Auswurfschacht in die
Auswurfrichtung gewünschte Richtung.
E Ablenkblech des Bestimmt den vertikalen Winkel,
Auswurfschachts in den der Schnee geschleudert wird.
F Knopf des Verriegelt das Ablenkblech des
Auswurfschacht- Auswurfschachts an der
Ablenkblechs gewünschten Winkeleinstellung.
G Gleitschuhe Bestimmt die Höhe der Schürfleiste.
H Antriebs-Sperrstift In eingedrücktem Zustand sind die
Räder mit dem Antrieb verbunden, in
ausgedrücktem laufen sie frei.
BEDIENELEMENTE DES MOTORS
A Elektrischer
Startknopf (optional)
B Kraftstoffventil
C Starthebel
D Fluter-Taste
E Drosselklappenhebel Bestimmt die
F Zündschlüssel
G Choke-Knopf
Aktiviert den elektrischen Starter.
Schaltet die Kraftstoffzufuhr ein
oder aus.
Startet den Motor.
Flutet den Vergaser zum
schnelleren Kaltstart.
Motorgeschwindigkeit.
Verhindert, daß der Motor ohne
Schlüssel gestartet wird. Motor
stoppt, wenn der Schlüssel
abgezogen wird.
Stellt das Luft-/Kraftstoffgemisch
ein.
Bedienelemente - Überblick
A
C
H
G

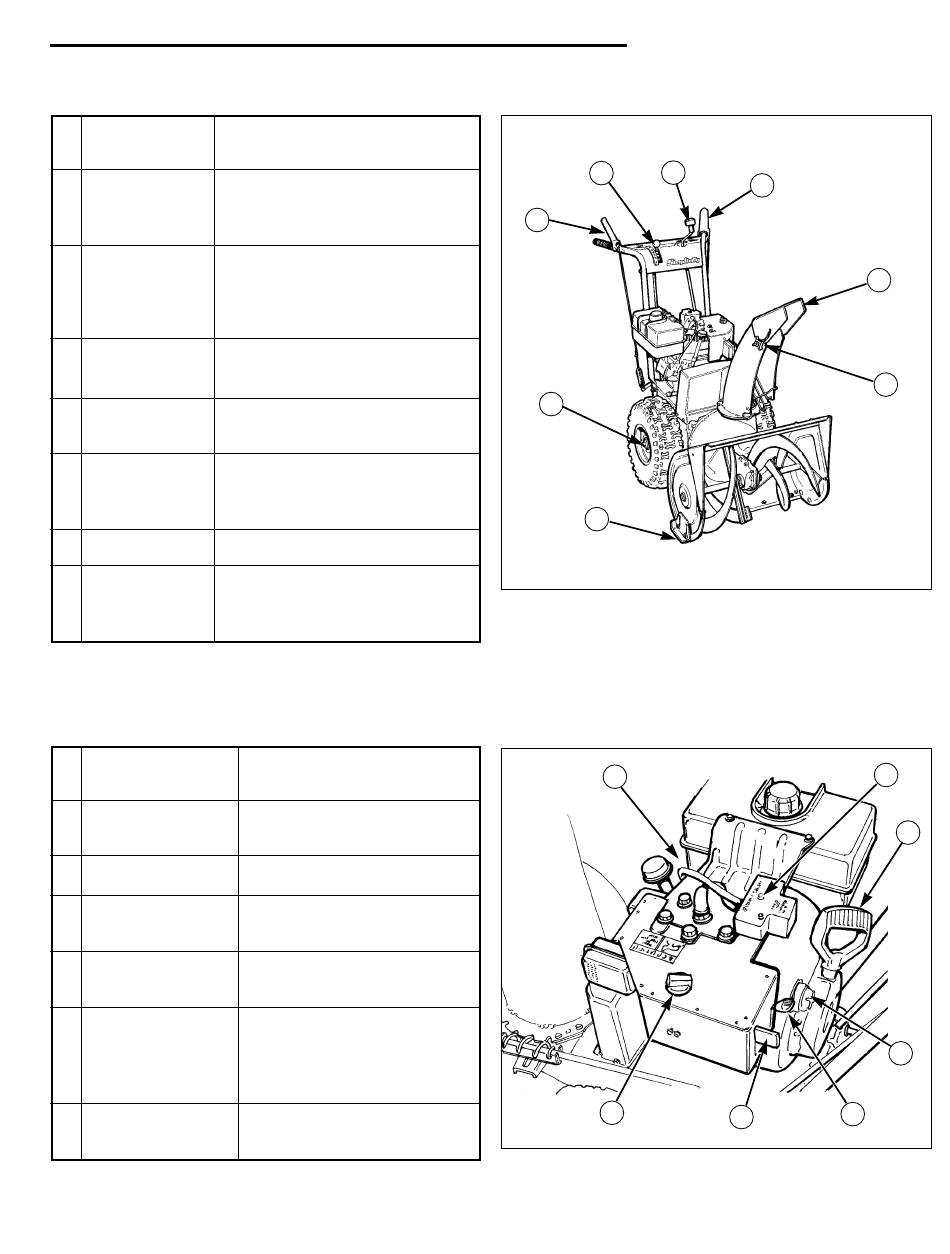

Abbildung 1. Bedienelemente der Schneefräse
B
G
Abbildung 2. Bedienelemente des Motors
