Instandhaltung.
AUSTAUSCH DES
ANTRIEBSRIEMENS
Austausch des Schneckenantriebsriemens
1. Kraftstoff aus dem Tank entfernen und Motor so lange
laufen lassen, bis er aus Kraftstoffmangel ausgeht.
2. Zündkerzenkabel abziehen und außerhalb der
Zündkerze ablegen.
3. Riemenabdeckung entfernen (siehe Abbildung 21
auf Seite 18).
4. Schneckenriemenführung lösen und Riemen von
der Motorriemenscheibe und der Kettenspannrolle
schieben (Abbildung 22).
5. Schneckensteuerhebel in völlig durchgedrückter
Position klemmen oder befestigen und Druck auf
die Schneckenscheibenbremsklötze völlig freigeben,
damit ein Zwischenraum zum Entfernen des
Riemens entsteht.
6. Räder des Geräts auf eine Rampe oder geeignete
Blöcke stellen, um die Gerätehinterseite anzuheben.
Räder mit Bremsschuhen blockieren, um versehent-
liches Rollen zu verhindern. Alternativ kann das
Gerät auch nach vorn gekippt werden, so daß es
auf dem Schneckengehäuse sitzt.
7. Untere Abdeckung entfernen.
8. Sechskantschrauben lösen, die die Riemensperren
sichern (Abbildung 24). Riemensperren von der
Riemenscheibe wegdrehen, damit der Riemen
entfernt werden kann.
9. Riemen aus dem Gerät herausziehen und neuen
Riemen auf die Schneckenantriebsriemenscheibe
montieren.
10. Riemensperren so positionieren, daß ein Zwischen-
raum von 3 mm zwischen Riemen und Sperren
entsteht. Dann sicher anziehen.
11. Untere Abdeckung erneut montieren.
12. Gerät wieder in die ursprüngliche aufrechte Betriebs-
position bringen.
13. Hebel für den Schneckenförderer freigeben.
14. Schneckenriemen über die Motorriemenscheibe
montieren.
15. Schneckenriemensperren, wie unter EINSTELLUNG
DER RIEMENSPERREN beschrieben, einstellen.
16. Riemenabdeckung montieren.
17. Zündkerzenkabel montieren und Tank befüllen.
18. Gerät starten und die korrekte Funktion des
Schneckenförderers überprüfen. Hinweise zu
eventuell notwendigen Einstellungprozeduren finden
Sie unter "Einstellung der Kupplungsstange des
Schneckenantriebs".
(Forts.)
Die Schnecke darf sich NUR drehen, wenn der Hebel
für den Schneckenförderer gedrückt ist. Nach der
Freigabe des Hebels für den Schneckenförderer muß
die Schnecke innerhalb von 5 Sekunden zum
Stillstand kommen.
Bei laufendem Motor sich nicht dem Auswurfschacht
oder dem Schneckenförderer nähern. Motor darf nicht
gestartet werden, solange Abdeckungen oder Schutz-
bleche entfernt sind.

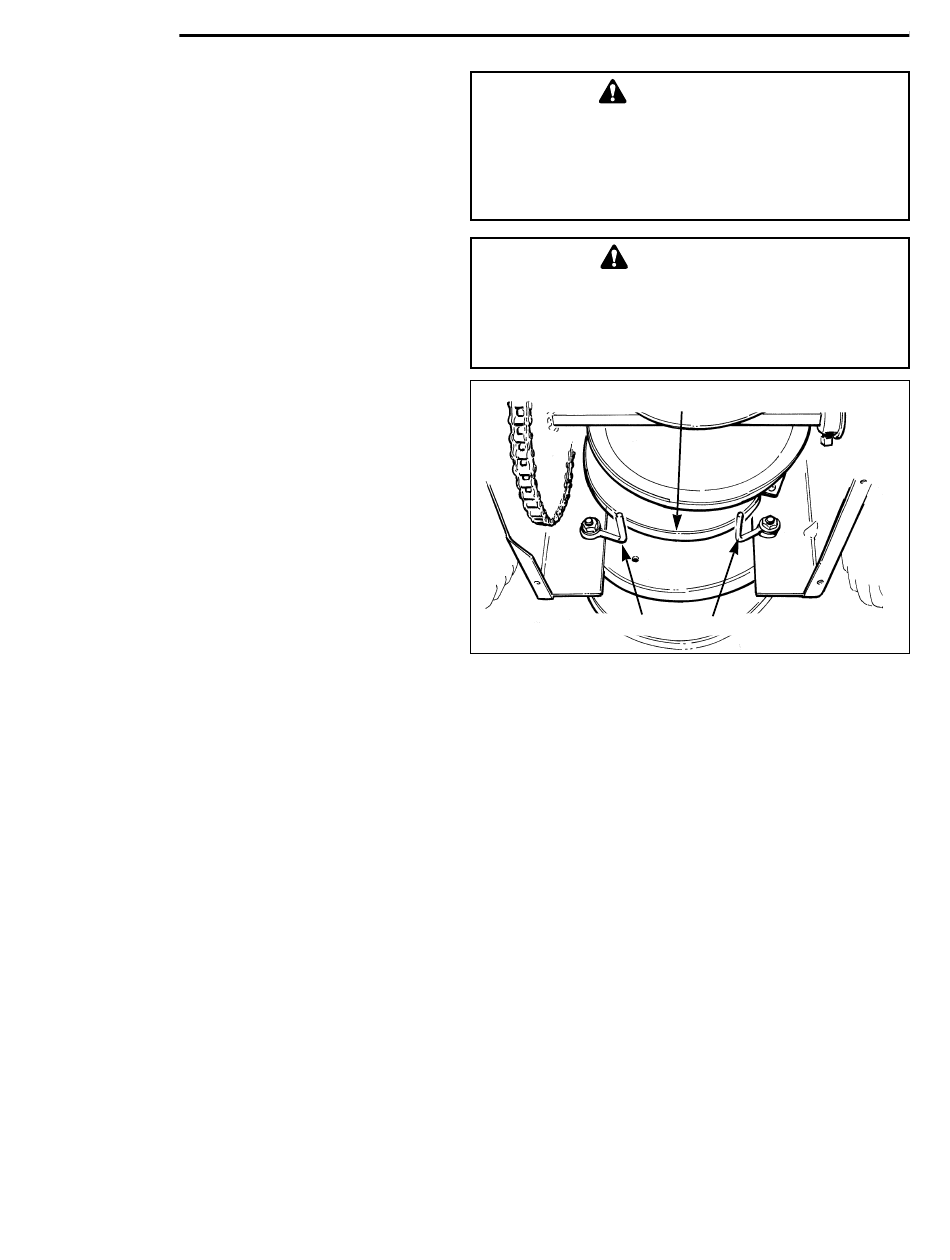

Schneckenantriebsriemenscheibe
Schneckenriemensperren
Abbildung 24. Schneckenantriebsriemenscheibe und
Schneckenriemensperren
